HEIDENHAIN iTNC 530 403
15.13 PT DE REF SUR UN AXE (cy
c
le
41
9, DIN/ISO: G41
9
)
15.13 PT DE REF SUR UN AXE
(cycle 419, DIN/ISO: G419)
Déroulement du cycle
Le cycle palpeur 419 mesure une coordonnée au choix sur un axe
pouvant être sélectionné et l'initialise comme point d'origine. Au
choix, la TNC peut mémoriser également la coordonnée mesurée
dans un tableau de points zéro ou dans le tableau Preset.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
PM6150) et, selon la logique de positionnement, (voir „Exécuter
les cycles palpeurs” à la page 334)au point de palpage
1 . La TNC
décale alors le palpeur de la valeur de la distance d'approche, dans
le sens opposé au sens de palpage programmé
2 Pour terminer, le palpeur se déplace à la hauteur de mesure
programmée et enregistre la position effective par simple palpage
3 La TNC dégage ensuite le palpeur à la hauteur de sécurité et traite
le point d'origine calculé en fonction des paramètres de cycle
Q303 et Q305 (voir „Mémoriser le point d'origine calculé” à la
page 360).
Attention lors de la programmation!

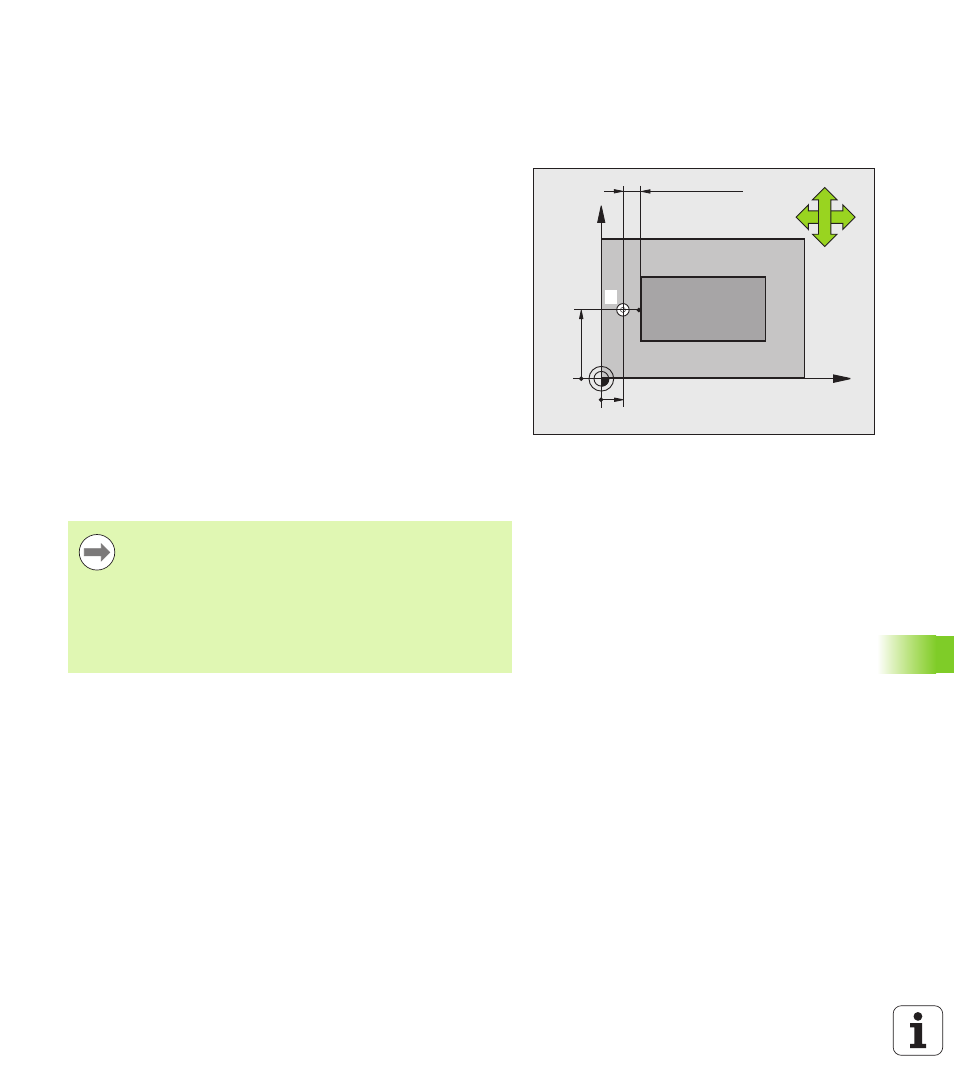

X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
1
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Si vous utilisez le cycle 419 plusieurs fois de suite pour
enregistrer le point d'origine sur plusieurs axes dans le
tableau Preset, vous devez, après chaque exécution du
cycle 419, activer le numéro du dernier Preset dans lequel
le cycle 419 a écrit (ceci n'est pas nécessaire si vous
écrasez le Preset actif).
