322 Cycles : fonctions spéciales
12.7 T
OURNA
GE INTERPOLE (option de
logiciel, cy
cle 290, DIN/ISO: G290)
12.7 TOURNAGE INTERPOLE
(option de logiciel, cycle 290,
DIN/ISO: G290)
Déroulement du cycle

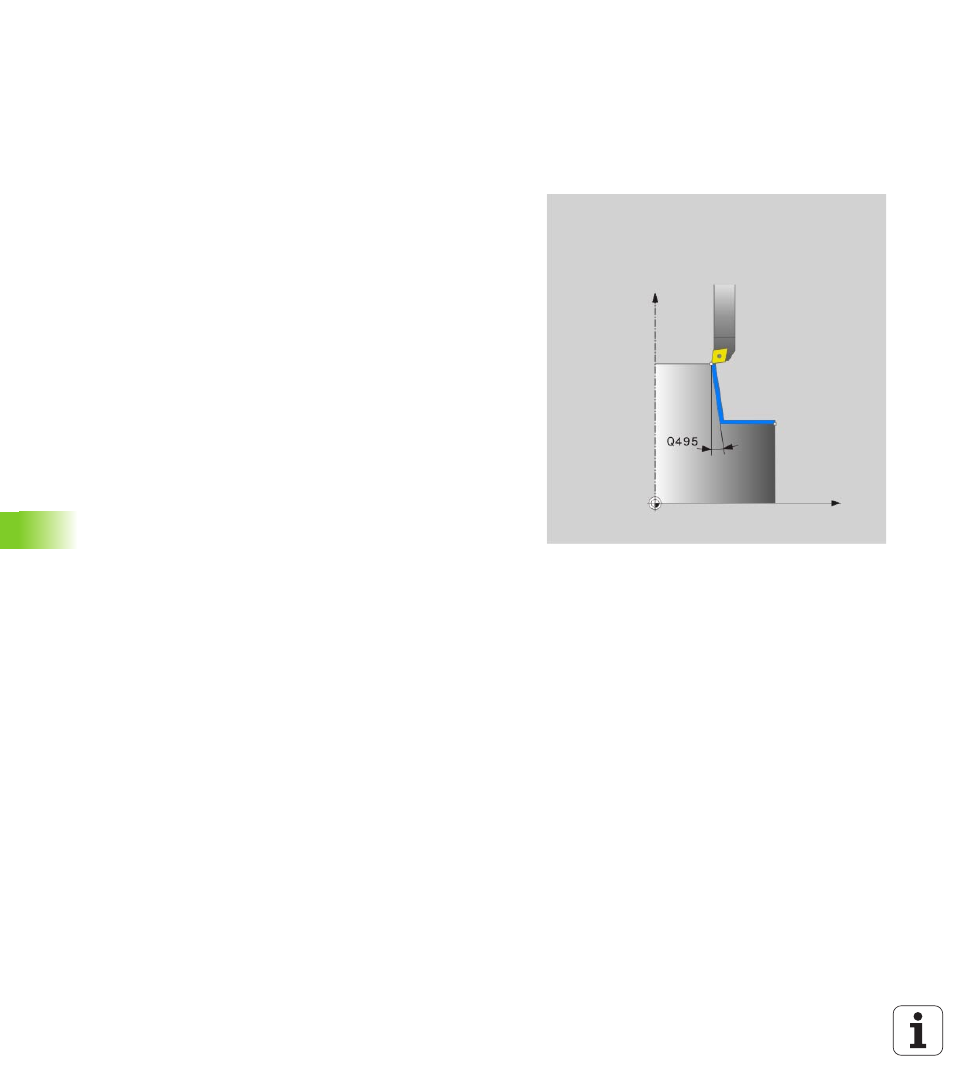

Ce cycle permet d'usiner une surface de révolution dans le plan
d'usinage qui est défini par un point de départ et un point d'arrivée. Le
centre de rotation est le point de départ (XY) lors de l’appel du cycle.
Les surfaces de révolution peuvent être pentues avec un congé de
raccordement. Les surfaces peuvent être obtenues aussi bien par
tournage interpolé que par fraisage.
1 La TNC positionne l'outil au point initial de l'usinage à une hauteur
de sécurité. Celui-ci est calculé en fonction du prolongement
tangentiel du point initial du contour de la valeur de la distance
d'approche.
2 La TNC crée le contour défini au moyen du tournage interpolé. Les
axes principaux décrivent un mouvement circulaire dans le plan
d'usinage, pendant que l'axe de la broche reste orienté
perpendiculairement à la surface.
3 La TNC dégage l'outil de la valeur de la distance d'approche au
point final du contour.
5 Pour terminer, la TNC dégage l'outil à la hauteur de sécurité
