354

Cycles palpeurs : déterminer automatiquement le désalignement de la pièce

14.7 Compenser le désalignement d'une pi

èce au mo

y

e

n de l'ax

e C (cy

c

le 405,

DIN/ISO: G405)

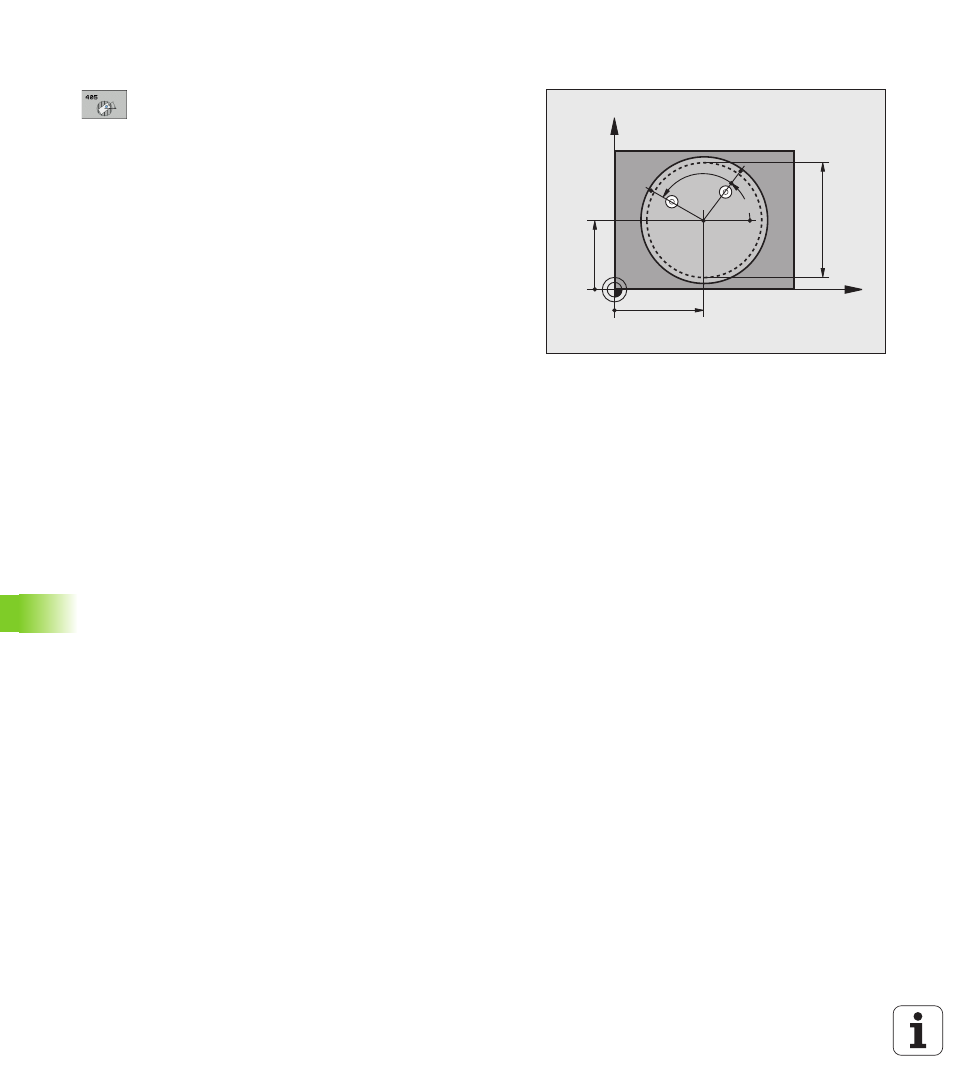

Paramètres du cycle

U

Centre 1er axe

Q321 (en absolu) : centre du trou dans

l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999

U

Centre 2ème axe

Q322 (en absolu) : centre du trou

dans l'axe secondaire du plan d'usinage. Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif. Si vous programmez Q322
différent de 0, la TNC aligne le centre du trou sur la
position nominale (angle résultant du centre du trou).
Plage d'introduction -99999,9999 à 99999,9999

U

Diamètre nominal

Q262 : diamètre approximatif de la

poche circulaire (trou). Introduire plutôt une valeur
plus petite. Plage d’introduction 0 à 99999,9999

U

Angle initial

Q325 (en absolu) : angle compris entre

l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,000 à 360,000

U

Incrément angulaire

Q247 (en incrémental) : angle

compris entre deux points de mesure. Le signe de
l'incrément angulaire détermine le sens de rotation (-
= sens horaire) pour le déplacement du palpeur au
point de mesure suivant. Si vous souhaitez mesurer
des secteurs angulaires, programmez un incrément
angulaire inférieur à 90°. Plage d'introduction -
120,000 à 120,000

X

Y

Q322

Q321

Q262

Q325

Q247
