HEIDENHAIN iTNC 530 389
15.9 POINT DE REFERENCE INTERIE
UR COIN (cy
c
le 415, DIN/ISO: G415)
15.9 POINT DE REFERENCE
INTERIEUR COIN (cycle 415,
DIN/ISO: G415)
Déroulement du cycle
Le cycle palpeur 415 détermine le point d'intersection de deux droites
et l'initialise comme point d'origine. Si vous le souhaitez, la TNC peut
également mémoriser le point d'intersection dans un tableau de
points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
MP6150) et selon la logique de positionnement (voir „Exécuter les
cycles palpeurs” à la page 334) au point de palpage

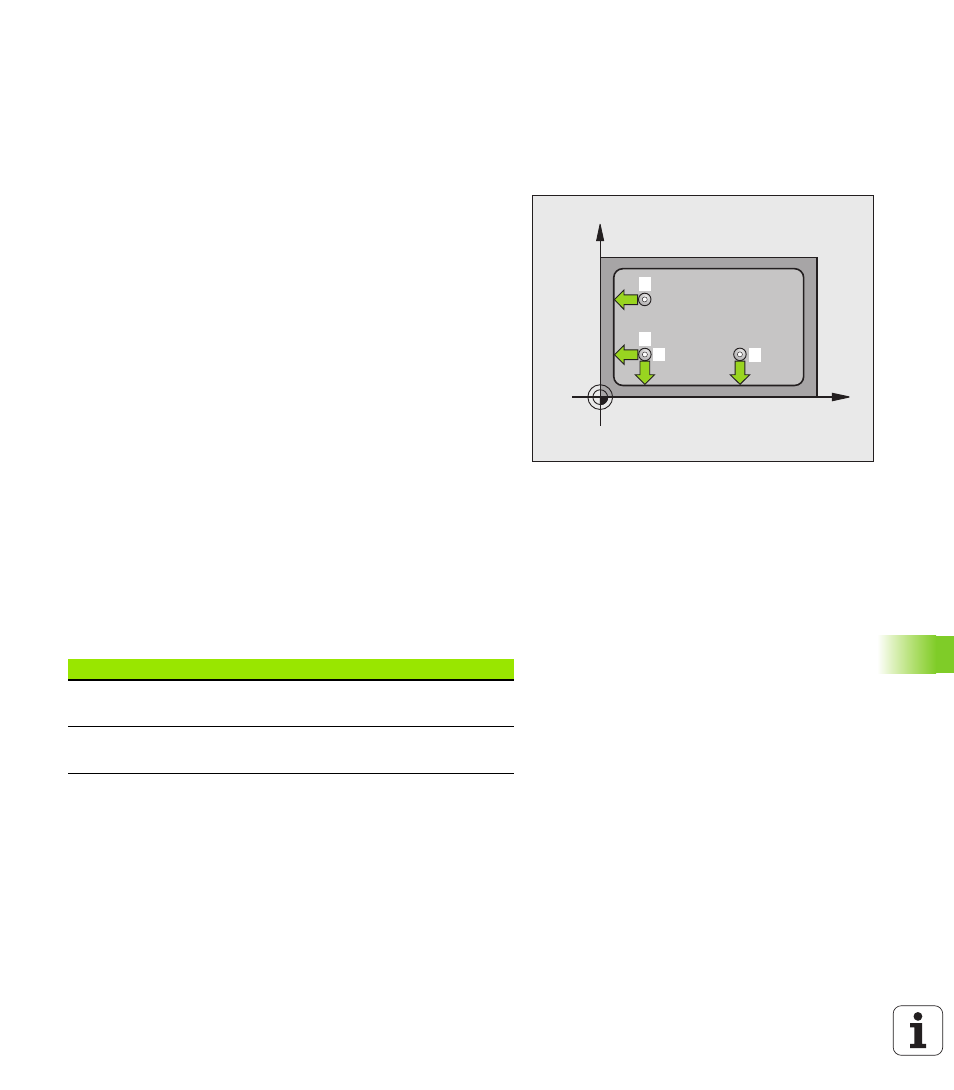

1 (voir fig. en
haut et à droite) que vous définissez dans le cycle. La TNC décale
alors le palpeur de la valeur de la distance d'approche, dans le sens
opposé au sens de déplacement concerné
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120). Le sens de palpage dépend du numéro du coin
3 Puis, le palpeur se déplace au point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 Pour terminer, la TNC dégage le palpeur à la hauteur de sécurité et
traite le point d'origine déterminé en fonction des paramètres de
cycle Q303 et Q305 (voir „Mémoriser le point d'origine calculé” à
la page 360). Les coordonnées déterminées du coin sont
mémorisées dans les paramètres Q ci-après
6 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
X
Y
1 2
3
4
Numéro paramètre Signification
Q151 Valeur effective du coin dans l'axe
principal
Q152 Valeur effective du coin dans l'axe
secondaire
