HEIDENHAIN iTNC 530 273
1
0
.5 SURF
A
C
A
G
E (cy
c
le 232, DIN/ISO: G232)

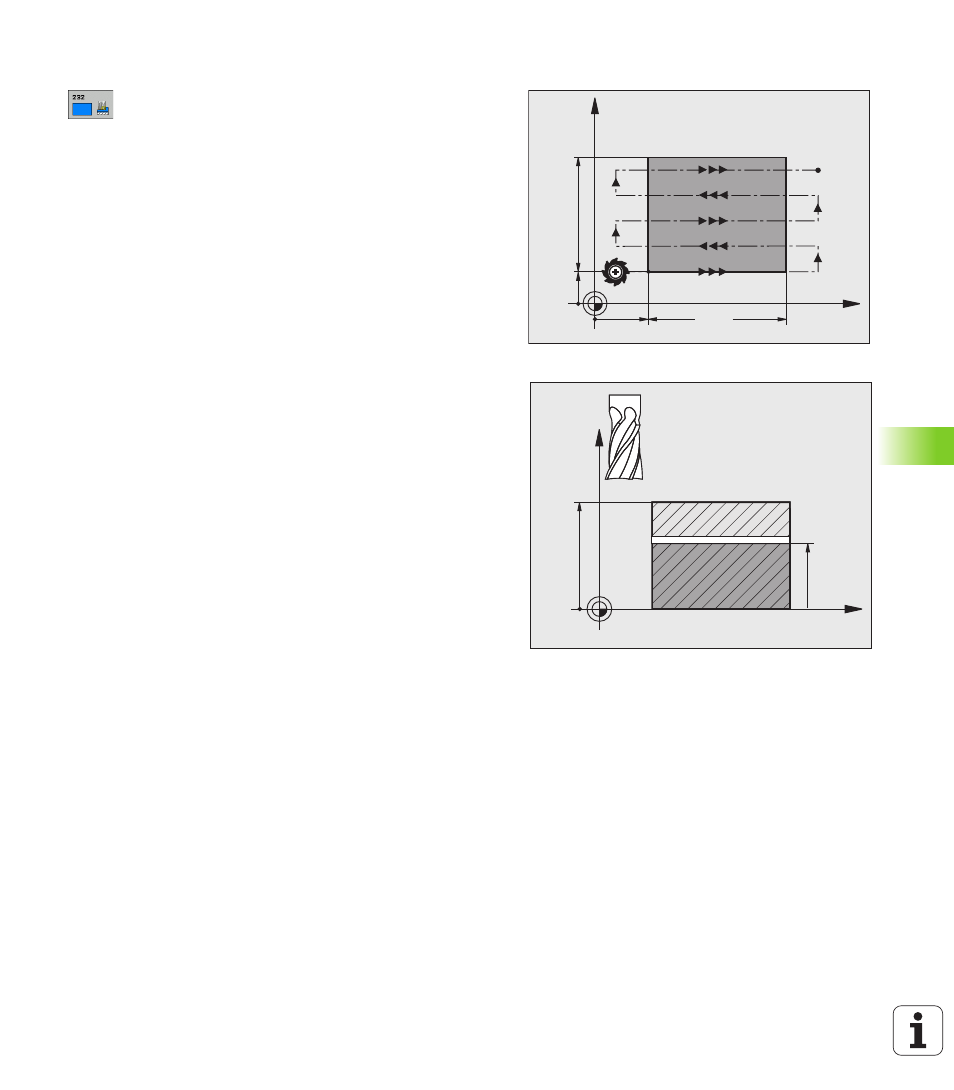

Paramètres du cycle
U Stratégie d'usinage (0/1/2) Q389 : définir la
manière dont la TNC doit usiner la surface :
0 : usinage en méandres, passe latérale, avec
l'avance de positionnement, à l'extérieur de la surface
à usiner
1 : usinage en méandres, passe latérale, avec
l'avance de fraisage, à l'intérieur de la surface à usiner
2: usinage ligne à ligne, dégagement et passe latérale
avec l'avance de positionnement
U Point initial 1er axe Q225 (en absolu) :
coordonnée du point initial de la surface à usiner dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Point initial 2ème axe Q226 (en absolu) :
coordonnée du point initial de la surface à usiner dans
l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Point initial 3ème axe Q227 (en absolu) :
coordonnée de la surface de la pièce par rapport à
laquelle les passes sont calculées. Plage
d'introduction -99999,9999 à 99999,9999
U Point final 3ème axe Q386 (en absolu) : coordonnée
dans l'axe de broche à laquelle doit être exécuté
l'usinage de la surface. Plage d'introduction
-99999,9999 à 99999,9999
U 1er côté Q218 (en incrémental) : longueur de la
surface à usiner dans l'axe principal du plan
d'usinage. Le signe vous permet de définir la
direction de la première trajectoire de fraisage par
rapport au point initial du 1er axe. Plage
d'introduction -99999,9999 à 99999,9999
U 2ème côté Q219 (en incrémental) : longueur de la
surface à usiner dans l'axe secondaire du plan
d'usinage. Le signe permet de définir la direction de
la première passe transversale par rapport au point
initial du 2ème axe
. Plage d'introduction
-99999,9999 à 99999,9999
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
