11.7 FACTEUR ECHELLE (cycle 11,
DIN/ISO: G72)

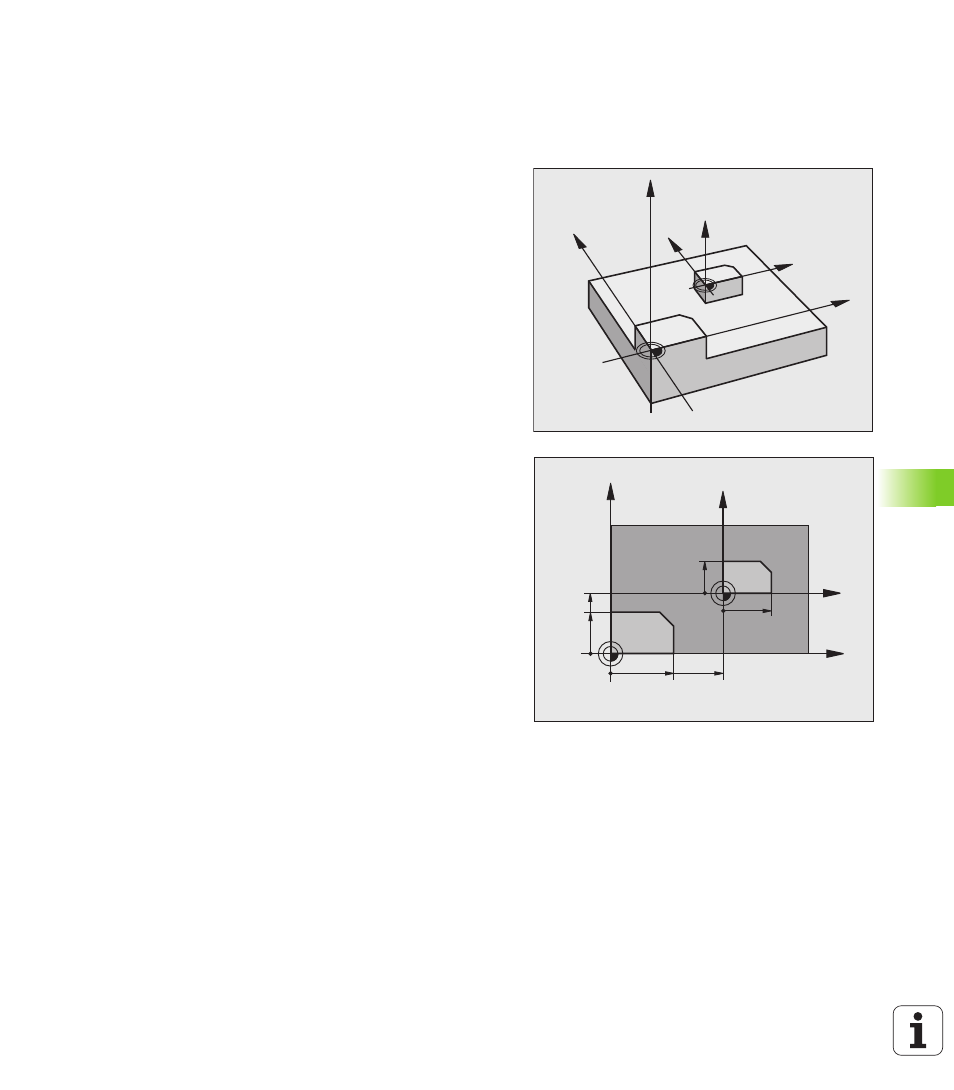

Effet
Dans un programme, la TNC peut agrandir ou réduire certains
contours. Ainsi, par exemple, vous pouvez usiner en tenant compte de
facteurs de retrait ou d'agrandissement.
Le FACTEUR ECHELLE est actif dès qu'il a été défini dans le
programme. Il agit également en mode Positionnement avec
introduction manuelle. Le facteur échelle actif apparaît dans l'affichage
d'état supplémentaire.
Le facteur échelle agit
„ dans le plan d’usinage, ou simultanément sur les trois axes de
coordonnées (dépend du paramètre-machine 7410)
„ sur les cotes dans les cycles
„ sur les axes paraxiaux U,V,W
Condition requise
Avant de procéder à l'agrandissement ou à la réduction, il convient de
décaler le point zéro sur une arête ou un angle du contour.
Agrandissement : SCL supérieur à 1, jusqu'à 99,999 999
Réduction : SCL inférieure à 1, jusqu'à 0,000 001
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1.
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
