412 Cycles palpeurs : contrôle automatique des pièces
16.1 Pr
incipes de base
16.1 Principes de base
Résumé
La TNC dispose de douze cycles destinés à la mesure automatique de
pièces :

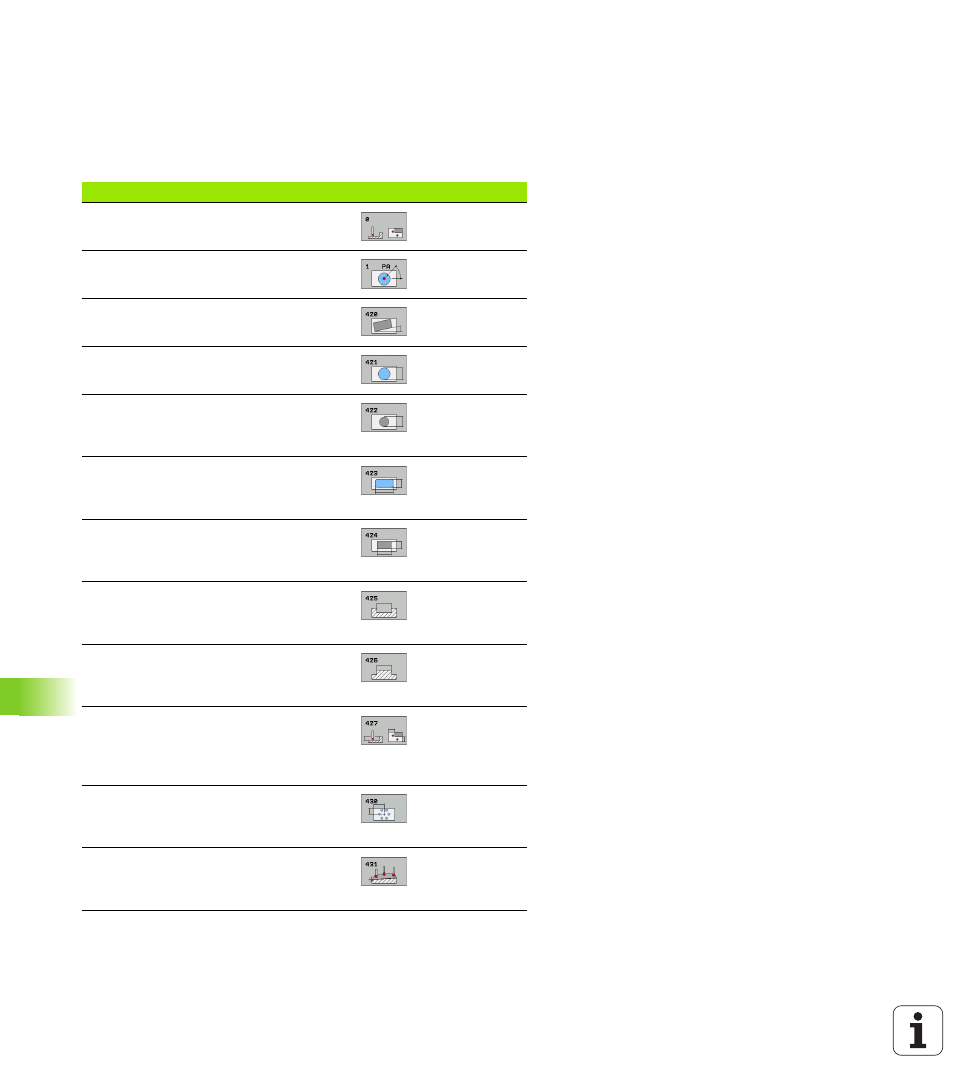

Cycle Softkey Page
0 PLAN DE REFERENCE Mesure de
coordonnée dans un axe au choix Page 418
1 PLAN DE REF POLAIRE Mesure d'un
point, sens de palpage avec angle Page 419
420 MESURE ANGLE Mesure d'un
angle dans le plan d'usinage Page 421
421 MESURE TROU Mesure de la
position et du diamètre d'un trou Page 424
422 MESURE EXT. CERCLE Mesure de
la position et du diamètre d'un tenon
circulaire Page 428
423 MESURE INT. RECTANG. Mesure
de la position, longueur et largeur d'une
poche rectangulaire Page 432
424 MESURE EXT. RECTANG. Mesure
de la position, longueur et largeur d'un
tenon rectangulaire Page 436
425 MESURE INT. RAINURE (2ème
barre de softkeys) Mesure intérieure de
la largeur d'une rainure Page 440
426 MESURE EXT. TRAVERSE (2ème
barre de softkeys) Mesure extérieure
d'une traverse Page 443
427 MESURE COORDONNEE (2ème
barre de softkeys) Mesure d'une
coordonnée au choix dans un axe au
choix Page 446
430 MESURE CERCLE TROUS (2ème
barre de softkeys) Mesure de la position
et du diamètre d'un cercle de trous Page 449
431 MESURE PLAN (2ème barre de
softkeys) Mesure d'angle des axes A et
B d'un plan Page 453
