50 3 Positionnement avec introduction manuelle
3.1 Pr
ogr
ammation et exécution
d’opér
a
tions simples d’usinag
e
3.1 Programmation et exécution
d’opérations simples d’usinage
Pour des opérations simples d'usinage ou pour le prépositionnement
de l'outil, on utilise le mode Positionnement avec introduction
manuelle. Pour cela, vous pouvez introduire un petit programme en
format conversationnel Texte clair HEIDENHAIN et l’exécuter
directement. Les cycles de la TNC peuvent être appelés à cet effet. Le
programme est mémorisé dans le fichier $MDI. L’affichage d’état
supplémentaire peut être activé en mode Positionnement avec
introduction manuelle.
Exécuter le positionnement avec introduction
manuelle
Sélectionner le mode Positionnement avec
introduction manuelle. Programmer librement le
fichier $MDI
Lancer l’exécution du programme: Touche START
externe

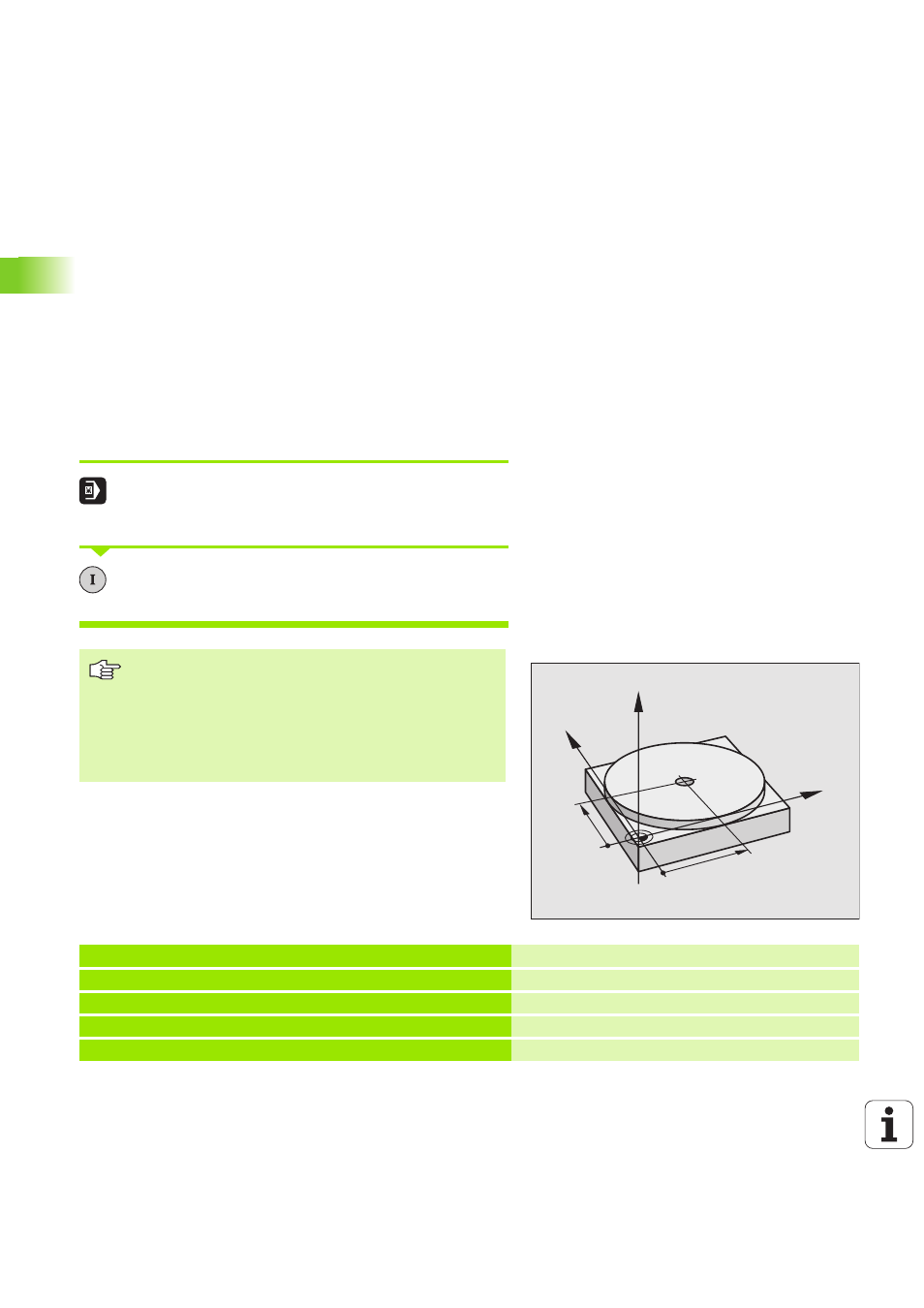

Exemple 1
Une seule pièce doit comporter un trou profond de 20 mm. Après avoir
bridé et dégauchi la pièce puis initialisé le point de référence, le trou
peut être programmé en quelques lignes et usiné ensuite.
L'outil est prépositionné tout d'abord au-dessus de la pièce à l'aide de
séquences L (linéaires), puis positionné à une distance d'approche de
5 mm au-dessus du trou. Celui-ci est ensuite usiné avec le cycle 1
PERCAGE PROFOND
.
Restriction
La programmation flexible de contours FK, les graphismes
de programmation et d'exécution de programme, les
sous-programmes, répétitions de parties de programme
et la correction de trajectoire ne sont pas disponibles. Le
fichier $MDI ne doit pas contenir d'appel de programme
(PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5 Définir l'outil: Outil zéro, rayon 5
2 TOOL CALL 1 Z S2000 Appeler l'outil: Axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
3 L Z+200 R0 FMAX Dégager l'outil (F MAX = avance rapide)
