TNC 320 HEIDENHAIN 213
8.2 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

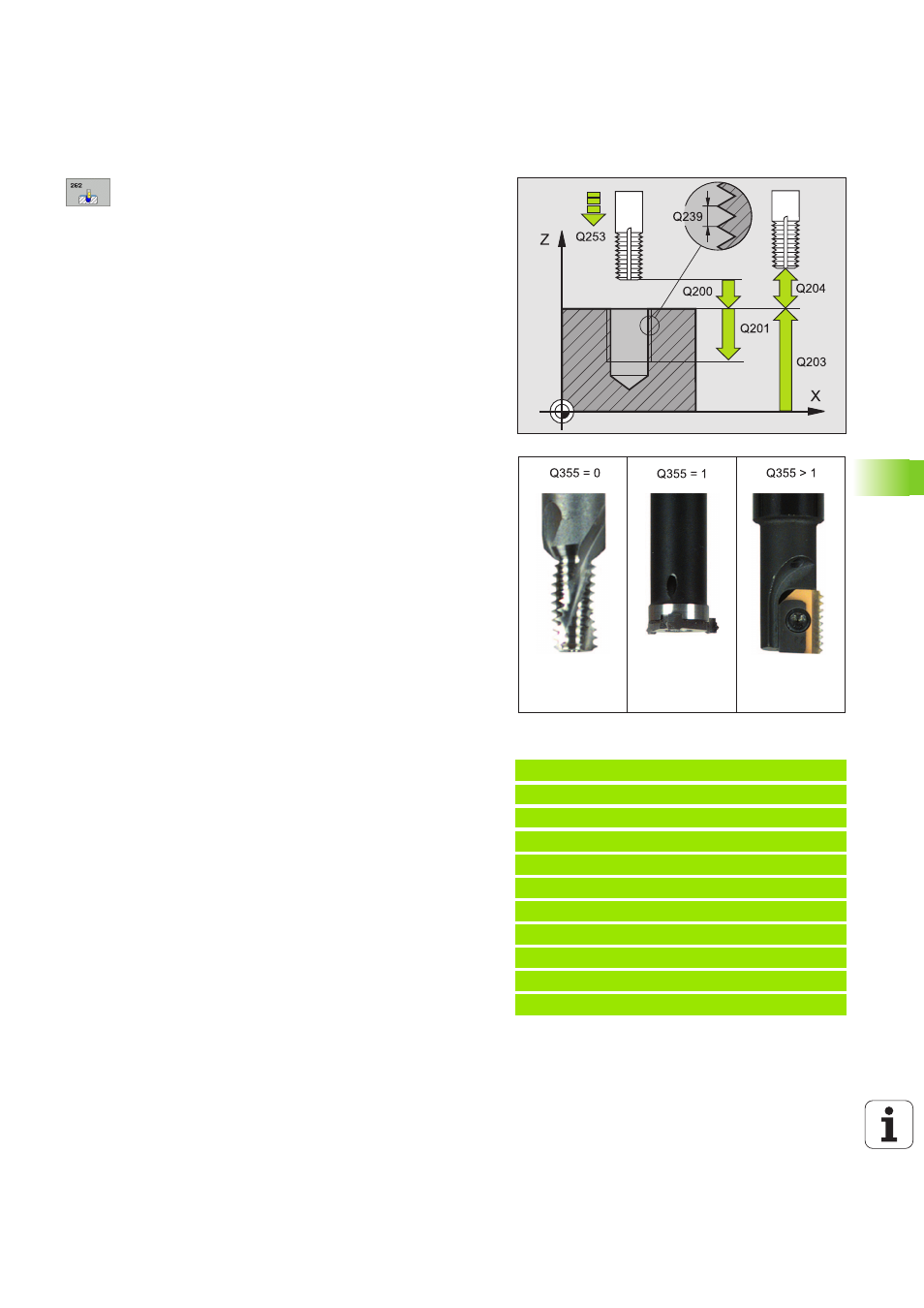

8 Diamètre nominal Q335: Diamètre nominal du filet
8 Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
8 Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du filet
8 Filets par pas Q355: Nombre de pas en fonction
duquel l'outil est décalé (cf. fig. en bas et à droite):
0 = une trajectoire hélicoïdale de 360° à la profondeur
du filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec approche
et sortie; entre deux, la TNC décale l'outil de Q355
fois le pas de vis
8 Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min.
8 Mode fraisage Q351: Mode de fraisage avec M03
+1 = fraisage en avalant
–1 = fraisage en opposition
8 Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
8 Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
8 Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
8 Avance fraisage Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
Exemple: Séquences CN
25 CYCL DEF 262 FRAISAGE DE FILETS
Q335=10 ;DIAMÈTRE NOMINAL
Q239=+1.5 ;PAS DE VIS
Q201=-20 ;PROFONDEUR FILETAGE
Q355=0 ;FILETS PAR PAS
Q253=750 ;AVANCE PRÉ-POSIT.
Q351=+1 ;MODE FRAISAGE
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q207=500 ;AVANCE FRAISAGE
