6 cy cles d'usinag e ligne à ligne – HEIDENHAIN TNC 320 (340 551-02) Manuel d'utilisation
Page 300
300
8 Programmation: Cycles
8.6 Cy
cles d'usinag
e ligne à ligne
8

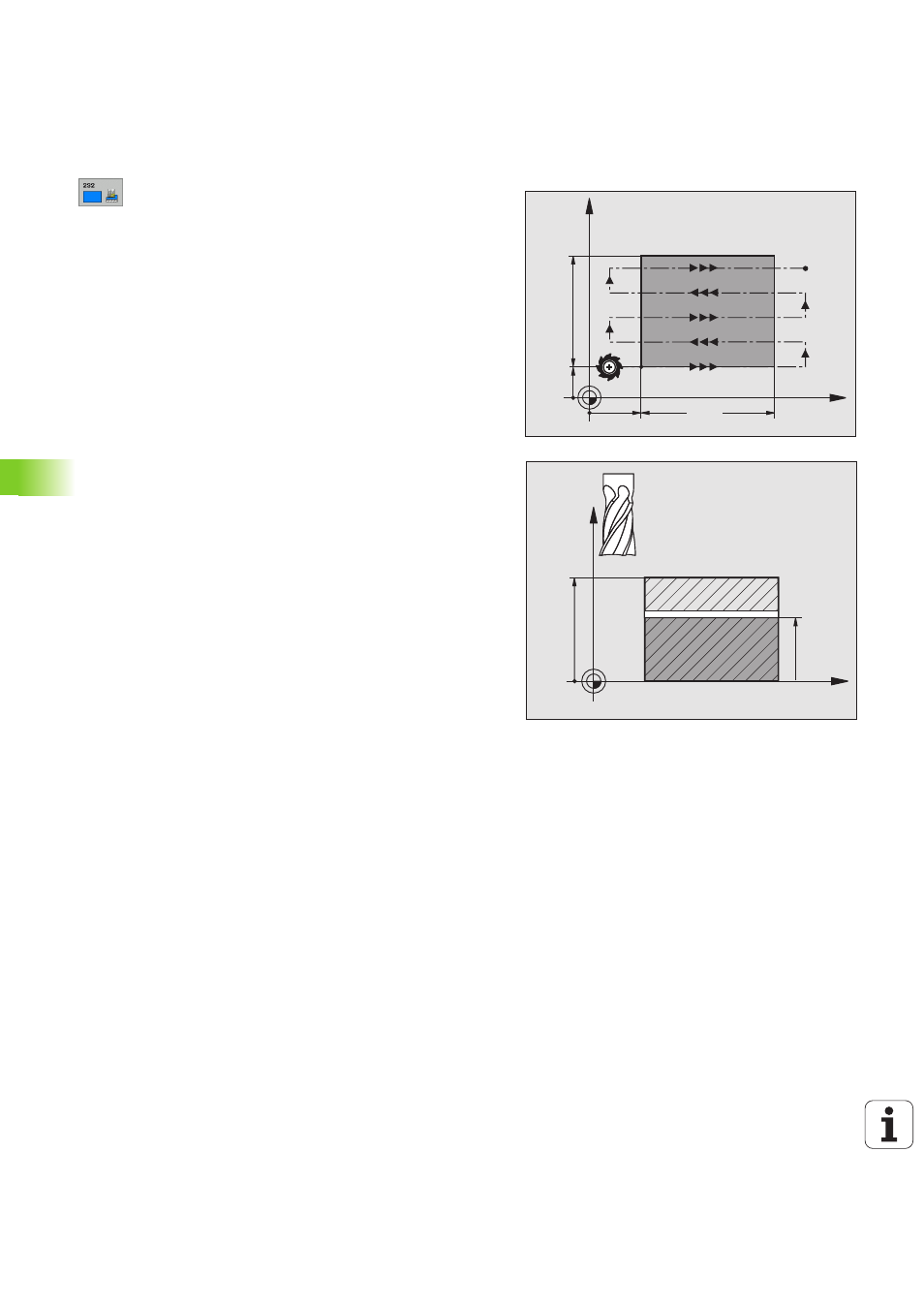

Stratétie d'usinage (0/1/2)
Q389: Définir la
manière dont la TNC doit usiner la surface:
0: Usinage en méandres, passe latérale, selon
l'avance de positionnement, à l'extérieur de la surface
à usiner
1: Usinage en méandres, passe latérale, selon
l'avance de fraisage, à l'intérieur de la surface à usiner
2: Usinage ligne à ligne, retrait et passe latérale selon
l'avance de positionnement
8
Point initial 1er axe
Q225 (en absolu): Coordonnée
du point initial de la surface à usiner dans l'axe
principal du plan d'usinage
8
Point initial 2ème axe
Q226 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe auxiliaire du plan d'usinage
8
Point initial 3ème axe
Q227 (en absolu):
Coordonnée de la surface de la pièce à partir de
laquelle les passes sont calculées
8
Point final 3ème axe
Q386 (en absolu): Coordonnée
dans l'axe de broche à laquelle doit être exécuté le
surfaçage de la surface
8
1er côté
Q218 (en incrémental): Longueur de la
surface à usiner dans l'axe principal du plan d'usinage
Le signe vous permet de reconnaître la direction de la
première trajectoire de fraisage par rapport au point
initial du 1er axe
8
2ème côté
Q219 (en incrémental): Longueur de la
surface à usiner dans l'axe auxiliaire du plan d'usinage
Le signe vous permet de reconnaître la direction de la
première passe transversale par rapport au point
initial du 2ème axe
X
Y
Q226
Q225
Q219
Q218
X
Z
Q227
Q386
