TNC 320 HEIDENHAIN 307
8.7 Cy
cles de con
v
ersion de coor
données

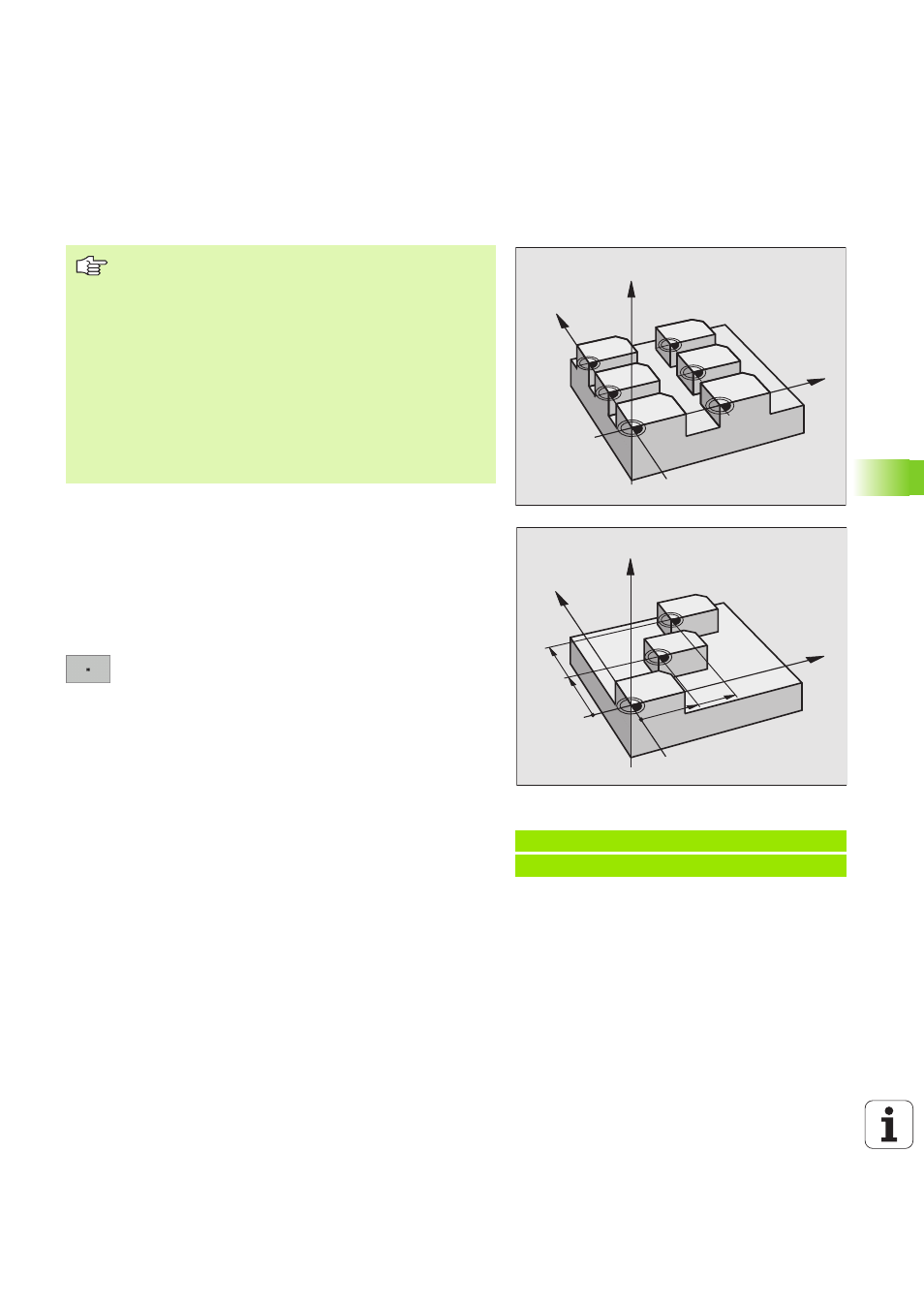

Décalage du POINT ZERO avec tableaux de
points zéro (cycle 7)
Application
Vous utilisez les tableaux de points zéro, par exemple
„ pour des opérations d’usinage répétitives à diverses positions de la
pièce ou
„ pour une utilisation fréquente du même décalage de point zéro.
A l’intérieur d’un même programme, vous pouvez programmer les
points zéro soit directement dans la définition du cycle, soit en les
appelant dans un tableau de points zéro.
8 Décalage : introduire le numéro du point zéro
provenant du tableau de points zéro ou un paramètre
Q; si vous introduisez un paramètre Q, la TNC active
le numéro du point zéro inscrit dans ce paramètre
Annulation
„ Appeler dans le tableau de points zéro un décalage ayant pour
coordonnées X=0; Y=0 etc.
„ Appeler un décalage ayant pour coordonnées X=0; Y=0 etc.
directement avec la définition du cycle
Exemple: Séquences CN
77 CYCL DEF 7.0 POINT ZERO
78 CYCL DEF 7.1 #5
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Le tableau de points zéro utilisé dépend du mode de
fonctionnement et peut être sélectionné dans ce mode:
„ Modes de fonctionnement Exécution de programme:
Tableau „zeroshift.d“
„ Mode de fonctionnement Test de programme: Tableau
„simzeroshift.d“
Les points zéro dans le tableau de points zéro se réfèrent
au point de référence actuel.
Les valeurs de coordonnées des tableaux de points zéro
ne sont actives qu’en valeur absolue.
Vous ne pouvez insérer de nouvelles lignes qu'en fin de
tableau.
