8.5 Cy
cles SL

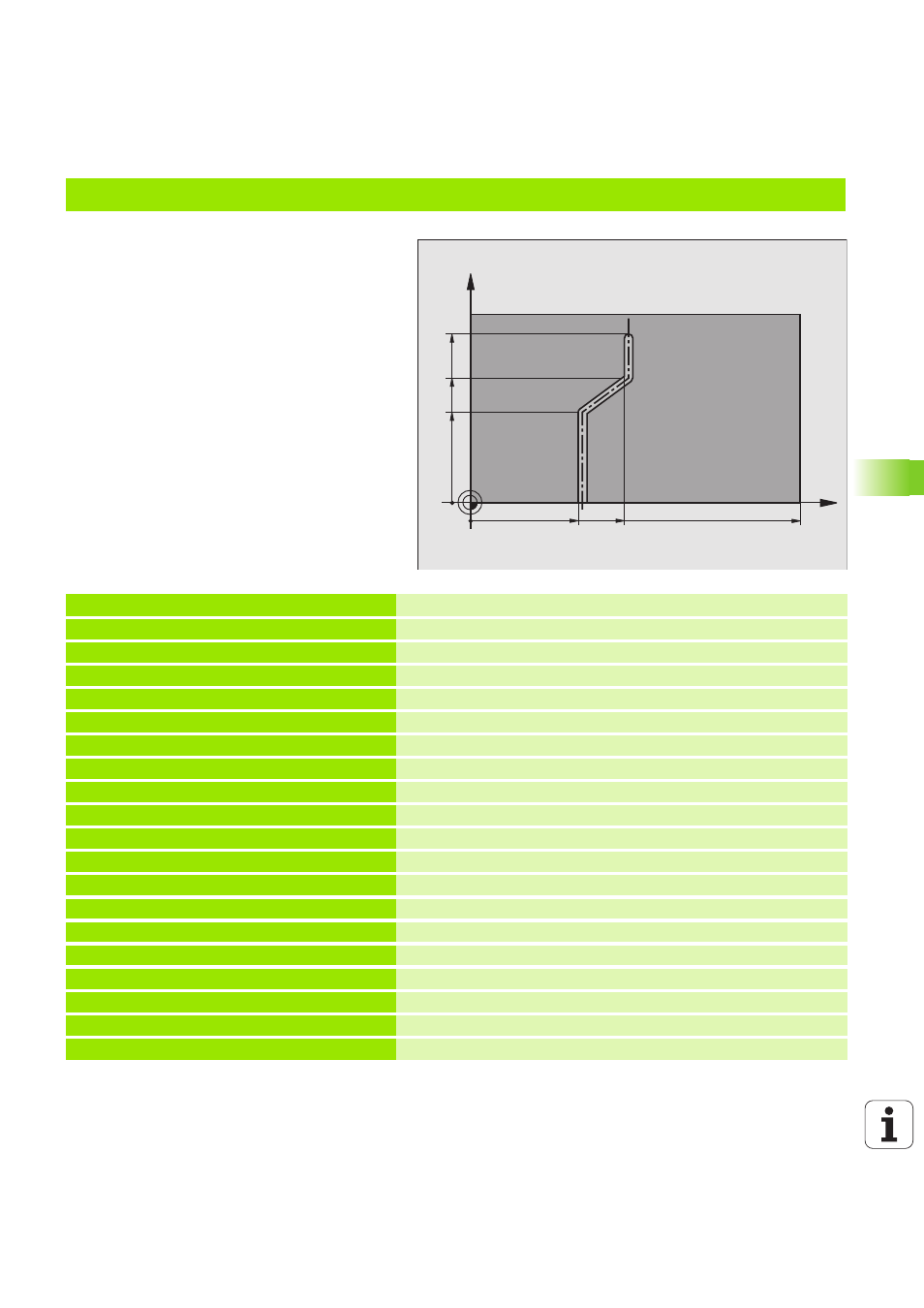

Exemple: Corps d'un cylindre avec le cycle 27
Remarque:
Cylindre bridé au centre du plateau circulaire.
Le point de référence est situé au centre du
plateau circulaire
Définition de la trajectoire centrale dans le
sous-programme de contour
0 BEGIN PGM C28 MM
1 TOOL DEF 1 L+0 R+3.5
Définition d'outil
2 TOOL CALL 1 Y S2000
Appel de l’outil, axe d’outil Y
3 L Y+250 RO FMAX
Dégager l’outil
4 L X+0 R0 FMAX
Positionner l'outil au centre du plateau circulaire
5 CYCL DEF 14.0 CONTOUR
Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 27 CORPS DU CYLINDRE
Définir les paramètres généraux pour l’usinage
Q1=-7
;PROFONDEUR DE FRAISAGE
Q3=+0
;SURÉPAIS. LATÉRALE
Q6=2
;DISTANCE D'APPROCHE
Q10=4
;PROFONDEUR DE PASSE
Q11=100
;AVANCE PLONGÉE PROF.
Q12=250
;AVANCE FRAISAGE
Q16=25
;RAYON
Q17=1
;UNITÉ DE MESURE
8 L C+0 R0 FMAX M3
Pré-positionner le plateau circulaire
9 CYCL CALL
Appel du cycle
10 L Y+250 R0 FMAX M2
Dégager l’outil, fin du programme
11 LBL 1
Sous-programme de contour, définition de la trajectoire centrale
X
Y
157
52.5
40
35
60
70
