6.2 Pr
incipes des f
onctions de cont
our
nag
e
Correction de rayon
La correction de rayon doit être dans la séquence vous permettant
d'aborder le premier élément du contour. Elle ne doit pas commencer
dans une séquence de trajectoire circulaire. Auparavant, programmez-
la dans une séquence linéaire (cf. „Contournages – Coordonnées
cartésiennes”, page 128) ou une séquence d'approche du contour
(séquence APPR, cf. „Approche et sortie du contour”, page 121).
Prépositionnement
Au début d’un programme d’usinage, prépositionnez l’outil de manière
à éviter que l’outil et la pièce ne soient endommagés.
Créer des séquences CN avec les touches de contournage
Avec les touches de fonction de contournage grises, vous ouvrez le
dialogue conversationnel Texte clair. La TNC réclame toutes les
informations et insère la séquence de programme à l’intérieur du
programme d’usinage.

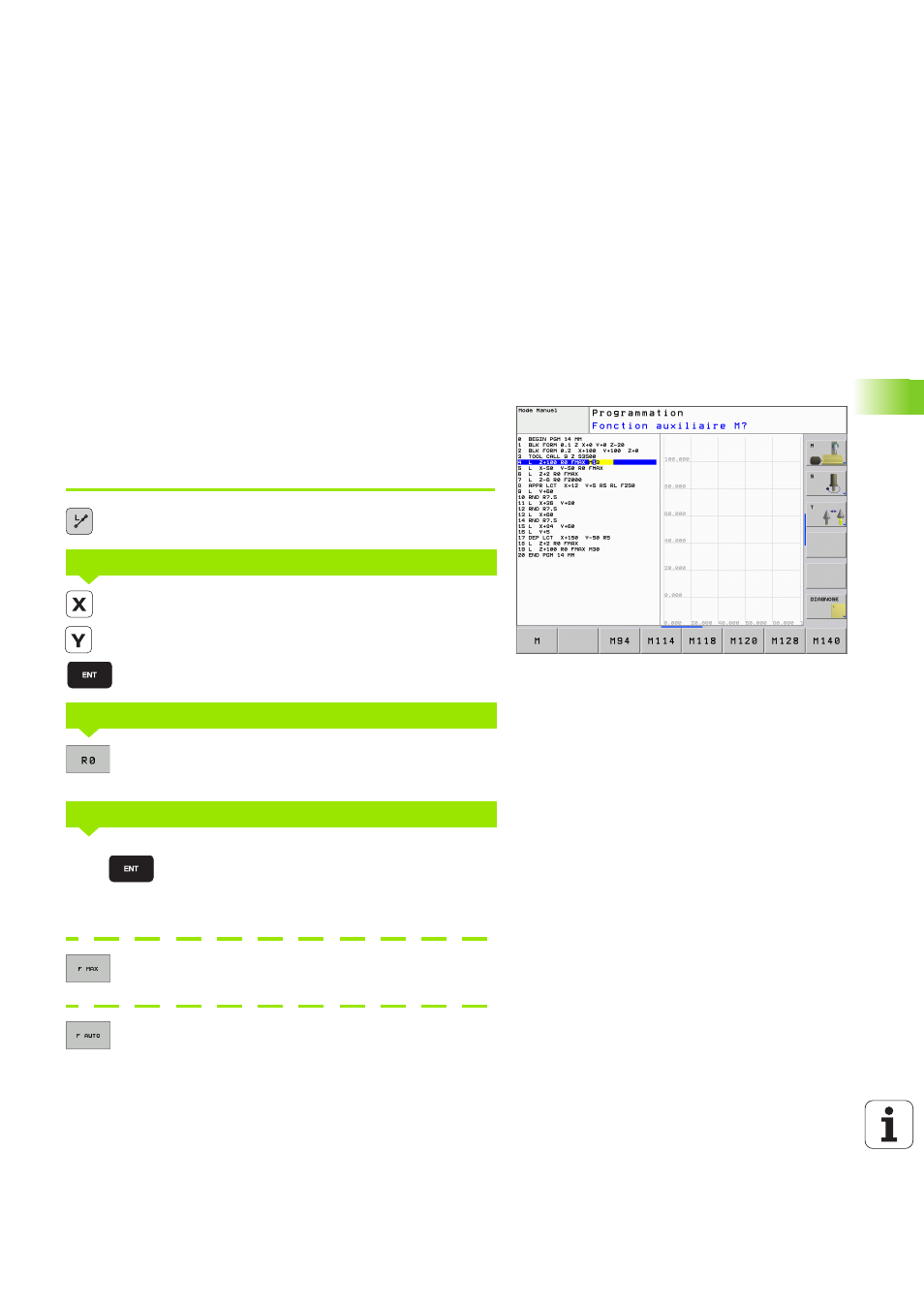

Exemple – Programmation d'une droite.
Ouvrir le dialogue de programmation: Ex. Droite
Introduire les coordonnées du point final de la droite
Sélectionner la correction de rayon: Par exemple,
appuyer sur la softkey R0; l'outil se déplace sans
correction de rayon
Introduire l'avance et valider avec la touche ENT:
Ex. 100 mm/min. Avec la programmation INCH:
L'introduction de 100 correspond à l'avance de
10 pouces/min.
Se déplacer en rapide: Appuyer sur la softkey FMAX
Déplacer l'outil avec l'avance définie dans la séquence
TOOL CALL
: Appuyer sur la softkey FAUTO
COORDONNÉES ?
CORR. RAYON: RL/RR/SANS CORR.:?
AVANCE F=? / F MAX = ENT
10
5
100
