448 13 Cycles palpeurs en modes Manuel et Manivelle électronique
13.3 Compenser le désaxag
e de la pièce
13.3 Compenser le désaxage de la
pièce
Introduction
La TNC peut compenser mathématiquement un désaxage de la pièce
au moyen d'une „rotation de base“.
Pour cela, la TNC initialise l’angle de rotation à l’angle qu’une surface
de la pièce doit former avec l’axe de référence angulaire du plan.

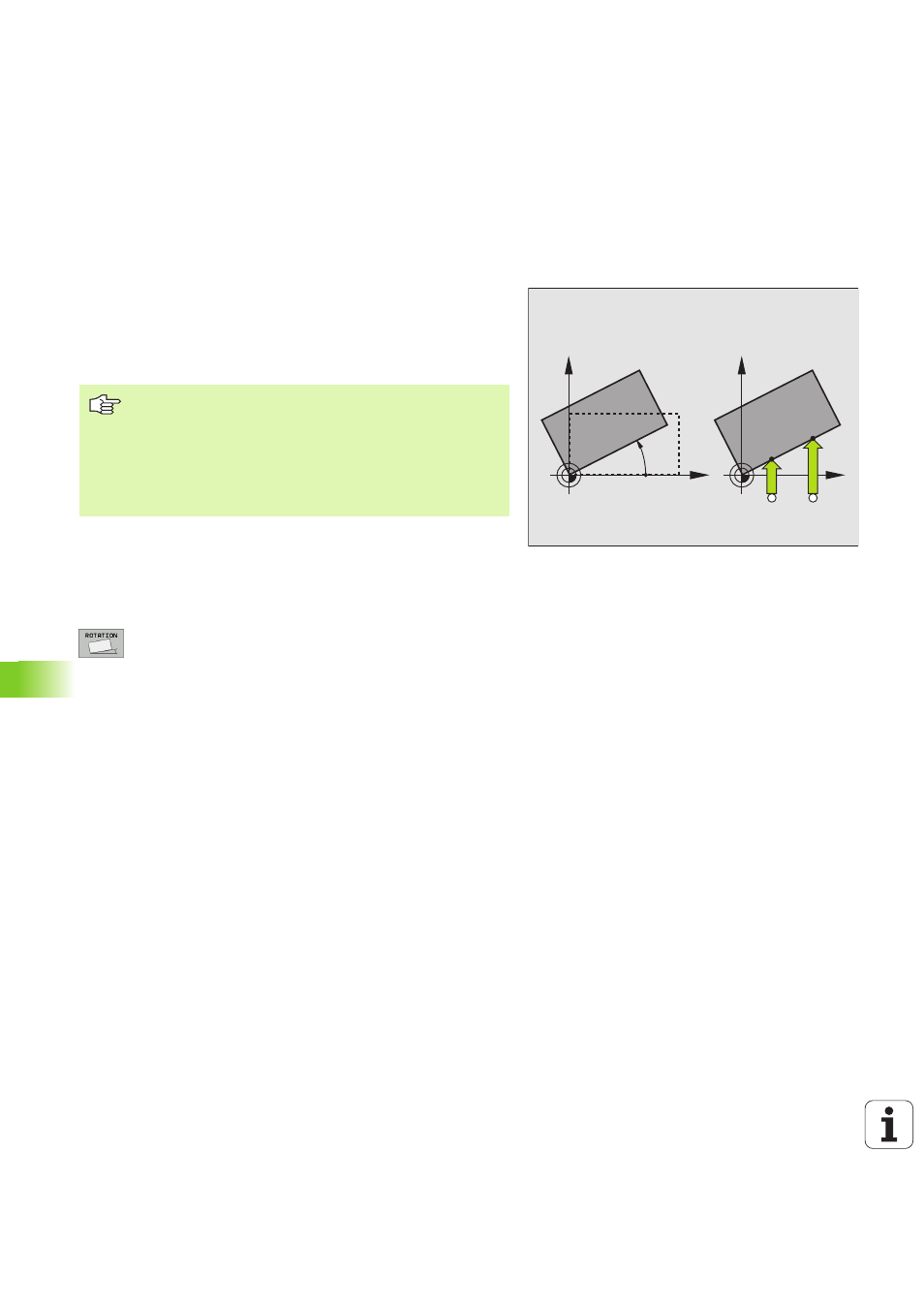

Cf. figure de droite.
Calculer la rotation de base
8 Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE ROT
8 Positionner le palpeur à proximité du premier point de
palpage
8 Sélectionner le sens de palpage pour qu’il soit
perpendiculaire à l’axe de référence angulaire:
Sélectionner l’axe et le sens avec la softkey
8 Palpage: Appuyer sur la touche START externe
8 Positionner le palpeur à proximité du deuxième point
de palpage
8 Palpage: Appuyer sur la touche START externe. La
TNC calcule la rotation de base et affiche l'angle à la
suite du dialogue Angle de rotation =
8 Pour activer en tant que rotation de base la valeur
affichée, appuyez sur la softkey INIT. ROTAT. DE
BASE
X
Y
PA
X
Y
A B
Pour mesurer le désaxage de la pièce, sélectionner le sens
de palpage de manière à ce qu’il soit toujours
perpendiculaire à l’axe de référence angulaire.
Dans le déroulement du programme et pour que la rotation
de base soit calculée correctement, vous devez
programmer les deux coordonnées du plan d’usinage dans
la première séquence du déplacement.
