6 Programmation: Programmer les contours
6.2 Pr
incipes des f
onctions de cont
our
nag
e
Cercles et arcs de cercle

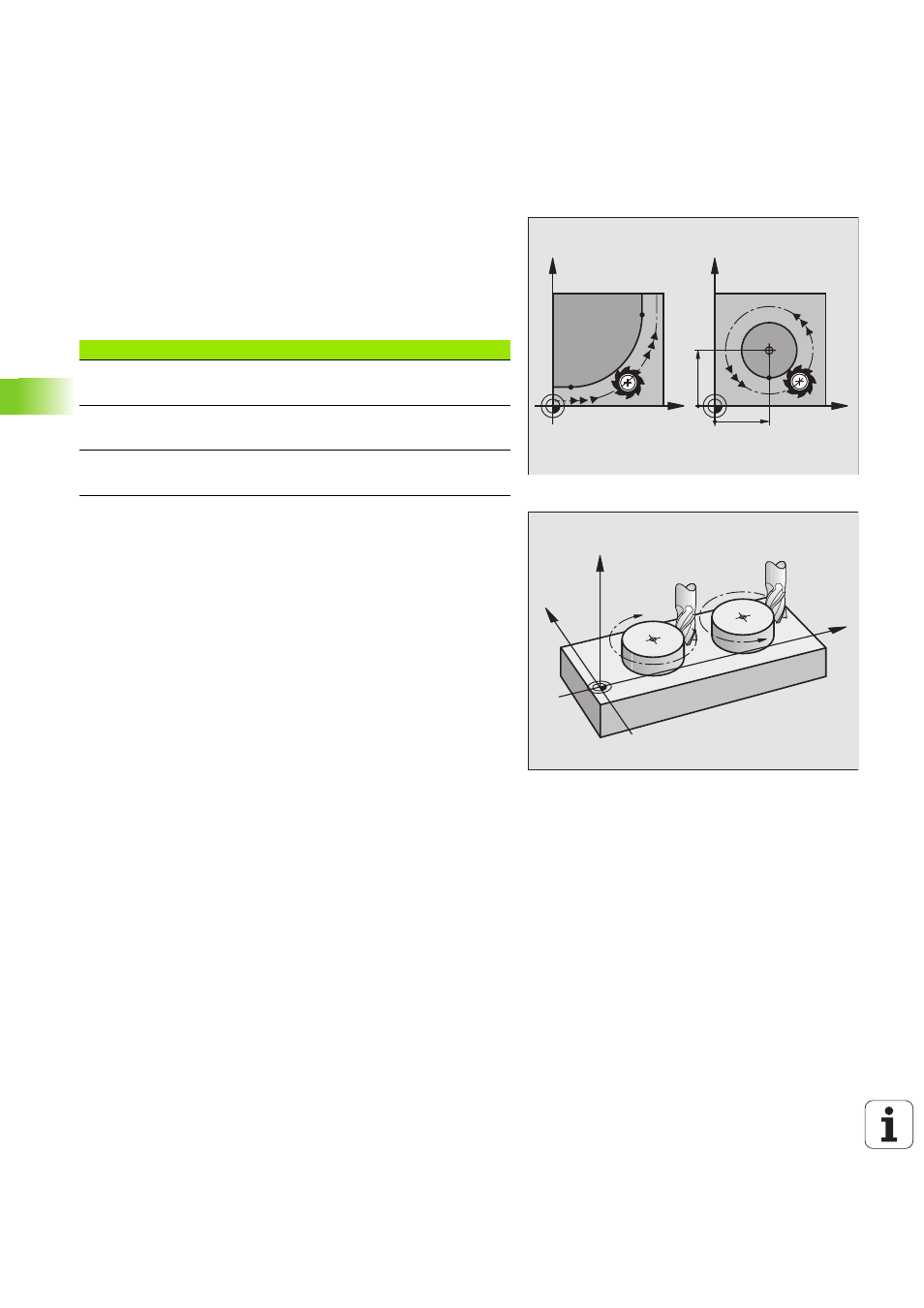

Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine: L’outil se déplace par rapport à la pièce en
suivant une trajectoire circulaire. Pour les déplacements circulaires,
vous pouvez introduire un centre de cercle CC.
Avec les fonctions de contournage des arcs de cercle, vous pouvez
programmer des cercles dans les plans principaux: Le plan principal
doit être défini avec définition de l'axe de broche dans l’appel d’outil
TOOL CALL:
Sens de rotation DR pour les déplacements circulaires
Pour les déplacements circulaires sans raccordement tangentiel à
d'autres éléments du contour, introduisez le sens de rotation:
Rotation sens horaire: DR–
Rotation sens anti-horaire: DR+
Axe de broche
Plan principal
Z
XY, également
UV, XV, UY
Y
ZX, également
WU, ZU, WX
X
YZ, également
VW, YW, VZ
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
