TNC 320 HEIDENHAIN
129
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes
Exemple de séquences CN
Prise en compte de la position effective (transfert du point courant)
Vous pouvez aussi générer une séquence linéaire (séquence L) avec
la touche „PRISE EN COMPTE DE POSITION EFFECTIVE“:
8
Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
prise en compte
8
Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
8
Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
8
Appuyer sur la touche „PRISE EN COMPTE DE
POSITION EFFECTIVE“: La TNC génère une séquence L
ayant les coordonnées de la position effective

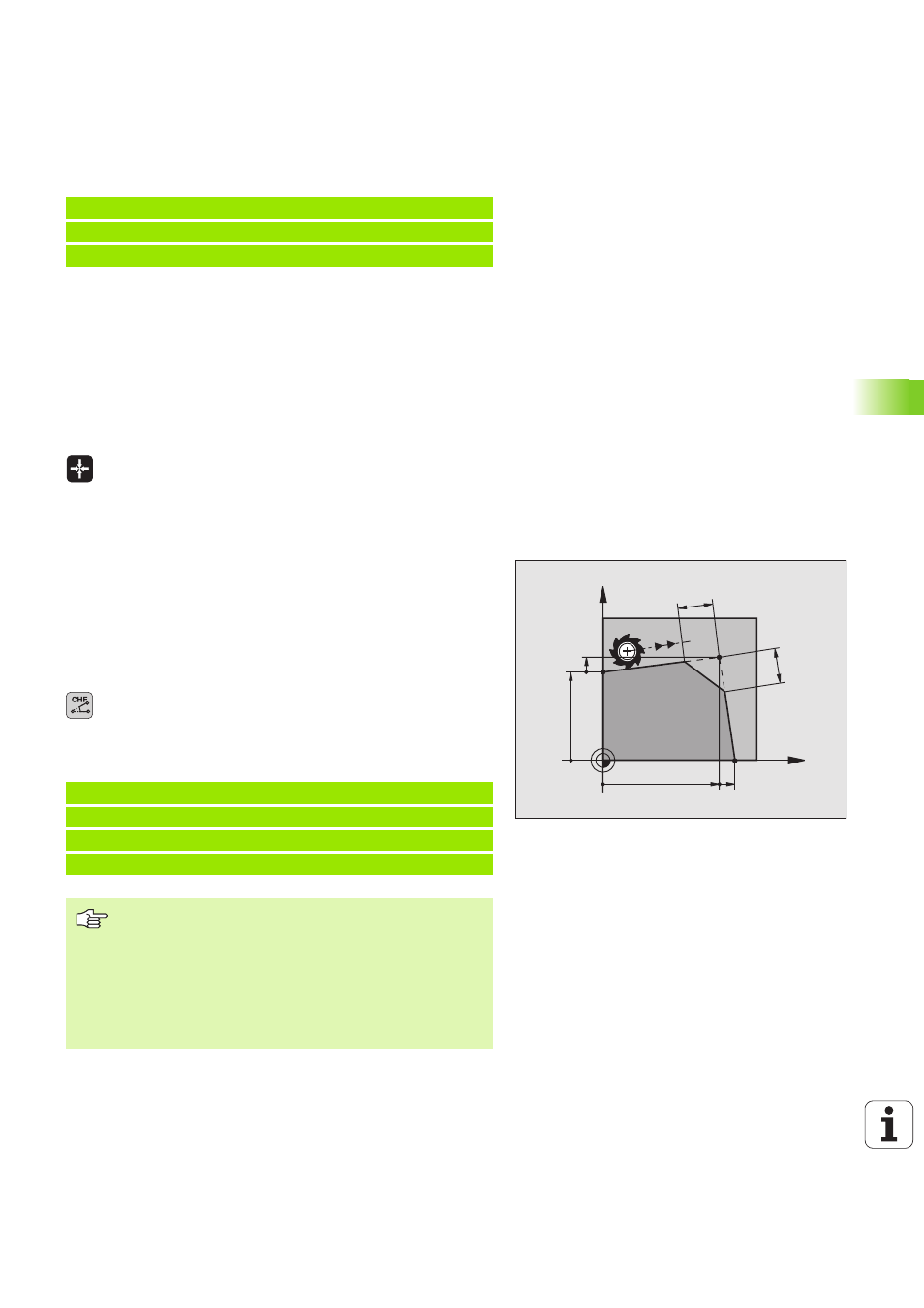

Insérer un chanfrein CHF entre deux droites
Les angles de contour formés par l'intersection de deux droites
peuvent être chanfreinés.
Dans les séquences linéaires qui précédent et suivent la séquence
CHF, programmez les deux coordonnées du plan dans lequel le
chanfrein doit être exécuté
La correction de rayon doit être identique avant et après la séquence CHF
Le chanfrein doit pouvoir être usiné avec l’outil actuel
8
Longueur chanfrein
: Longueur du chanfrein
Si nécessaire:
8
Avance F
(n'agit que dans la séquence CHF)
Exemple de séquences CN
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Un contour ne doit pas débuter par une séquence CHF.
Un chanfrein ne peut être exécuté que dans le plan
d’usinage.
Le coin sectionné par le chanfrein ne sera pas abordé.
Une avance programmée dans la séquence CHF n'agit
que dans cette même séquence. Ensuite, c'est l'avance
active avant la séquence CHF qui redevient active.
X
Y
40
12
30
5
12
5
