1.2 Ecran et panneau de commande
L'écran

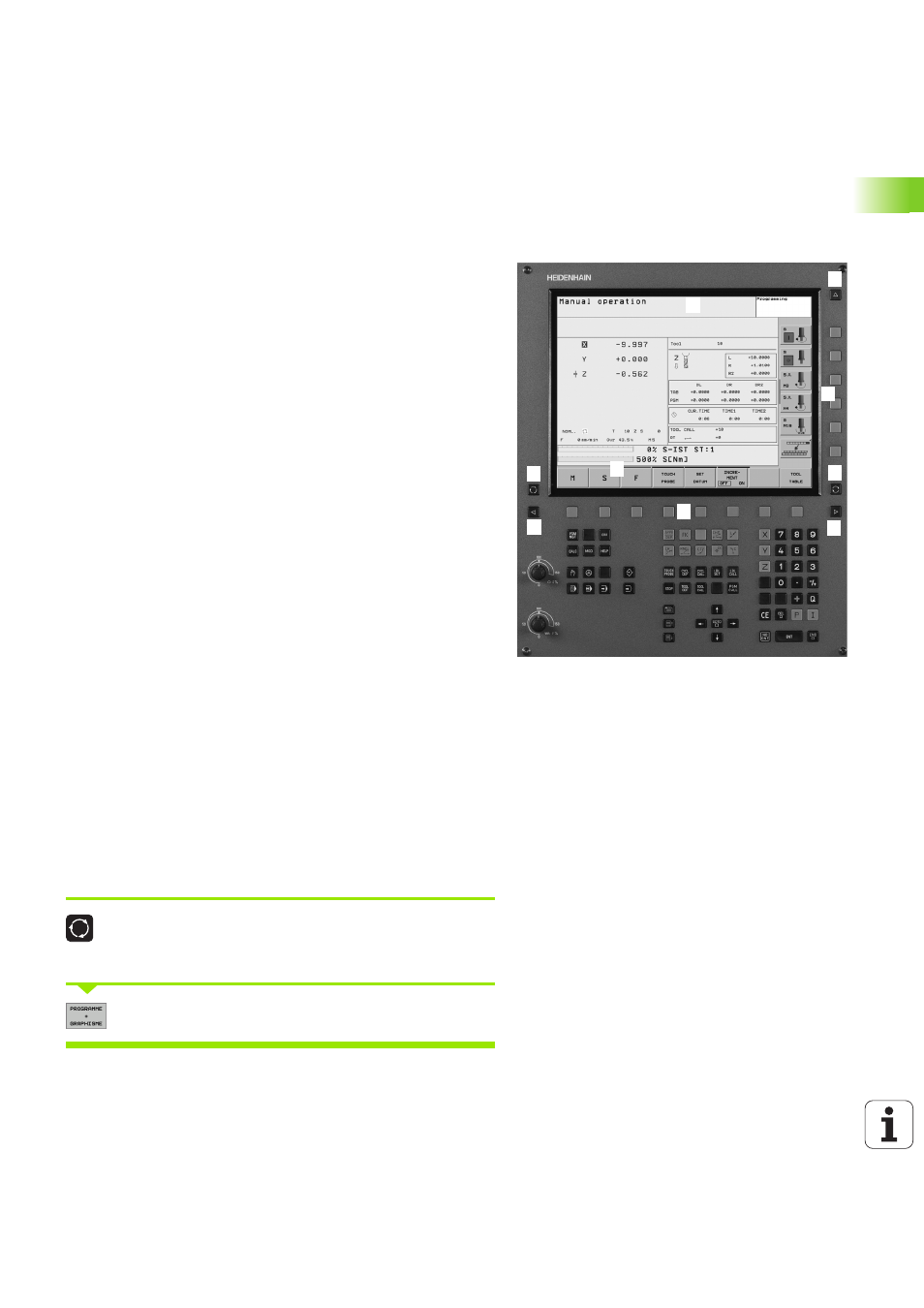

La TNC est livrée avec un écran couleurs plat LCD 15 pouces (cf. figure
en haut et à droite).
Définir le partage de l'écran
L'utilisateur sélectionne le partage de l'écran: Ainsi, par exemple, la
TNC peut afficher le programme en mode de fonctionnement
Programmation dans la fenêtre de gauche alors que la fenêtre de
droite représente simultanément un graphisme de programmation.
On peut aussi représenter l’affichage d’état dans la fenêtre de droite
ou le programme seul à l'intérieur d'une grande fenêtre. Les fenêtres
pouvant être affichées par la TNC dépendent du mode sélectionné.
Définir le partage de l'écran:
Appuyer sur la touche de commutation de l'écran: Le
menu de softkeys indique les partages possibles de
l'écran, cf. „Modes de fonctionnement”, page 31
Choisir le partage de l'écran avec la softkey
1
En-tête
Lorsque la TNC est sous tension, l'écran affiche en en-tête les
modes de fonctionnement sélectionnés: Modes Machine à
gauche et modes Programmation à droite. Le mode actuel affiché
par l'écran apparaît dans le plus grand champ d'en-tête: On y
trouve les questions de dialogue et les textes de messages
(excepté lorsque la TNC n'affiche que le graphisme).
2
Softkeys
La TNC affiche d'autres fonctions sur la ligne en bas, sur une
barre de softkeys. Vous sélectionnez ces fonctions avec les
touches situées en dessous. De petits curseurs situés
directement au-dessus de la barre de softkeys indiquent le
nombre de barres de softkeys que l'on peut sélectionner avec les
touches fléchées noires positionnées à l'extérieur. La barre de
softkeys active est mise en relief par un curseur plus clair.
3
Softkeys de sélection
4
Commutation entre les barres de softkeys
5
Définition du partage de l'écran
6
Touche de commutation de l'écran pour les modes de
fonctionnement Machine et Programmation
7
Softkeys de sélection pour le constructeur de la machine
8
Barres de softkeys pour le constructeur de la machine
