6.5 Contournages –
Coordonnées polaires
Vue d'ensemble
Les coordonnées polaires vous permettent de définir une position
avec un angle PA et une distance PR par rapport à un pôle CC défini
précédemment (cf. „Principes de base”, page 146).
L'utilisation des coordonnées polaires est intéressante pour:
„ les positions sur des arcs de cercle
„ les plans avec données angulaires (ex. cercles de trous)

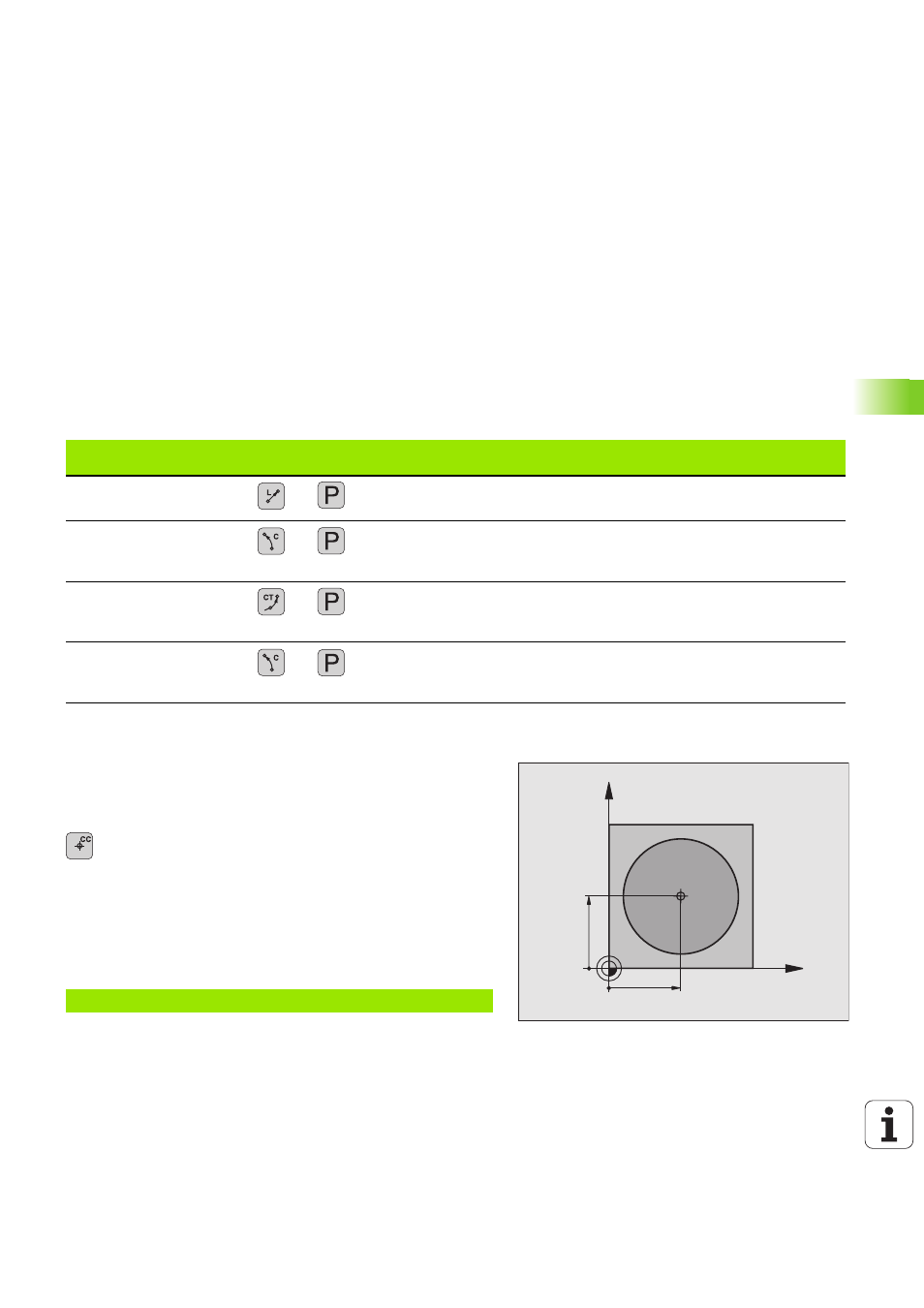

Vue d'ensemble des contournages avec coordonnées polaires
Origine des coordonnées polaires: Pôle CC
Avant d'indiquer les positions en coordonnées polaires, vous pouvez
définir le pôle CC à n'importe quel endroit du programme d'usinage.
Pour définir le pôle, procédez de la même manière que pour la
programmation du centre de cercle CC.
8 Coordonnées CC: Introduire les coordonnées
cartésiennes pour le pôle ou
pour valider la dernière position programmée: Ne pas
introduire de coordonnées. Définir le pôle CC avant
de programmer les coordonnées polaires. Ne
programmer le pôle CC qu'en coordonnées
cartésiennes. Le pôle CC reste actif jusqu'à ce que
vous programmiez un nouveau pôle CC.
Exemple de séquences CN
Fonction
Touche de
contournage
Déplacement de l’outil Données nécessaires
Droite LP + Droite Rayon polaire du point final de la
droite
Arc de cercle CP + Trajectoire circulaire autour du
centre de cercle/pôle CC vers le
point final de l'arc de cercle Angle polaire du point final du
cercle, sens de rotation
Arc de cercle CTP + Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour précédent Rayon polaire, angle polaire du
point final du cercle
Trajectoire hélicoïdale
(hélice) + Conjonction d’une trajectoire
circulaire et d’une droite Rayon polaire, angle polaire du
point final du cercle, coordonnée
du point final dans l’axe d’outil
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
