Usinage complet d’angles de contour ouverts: M98

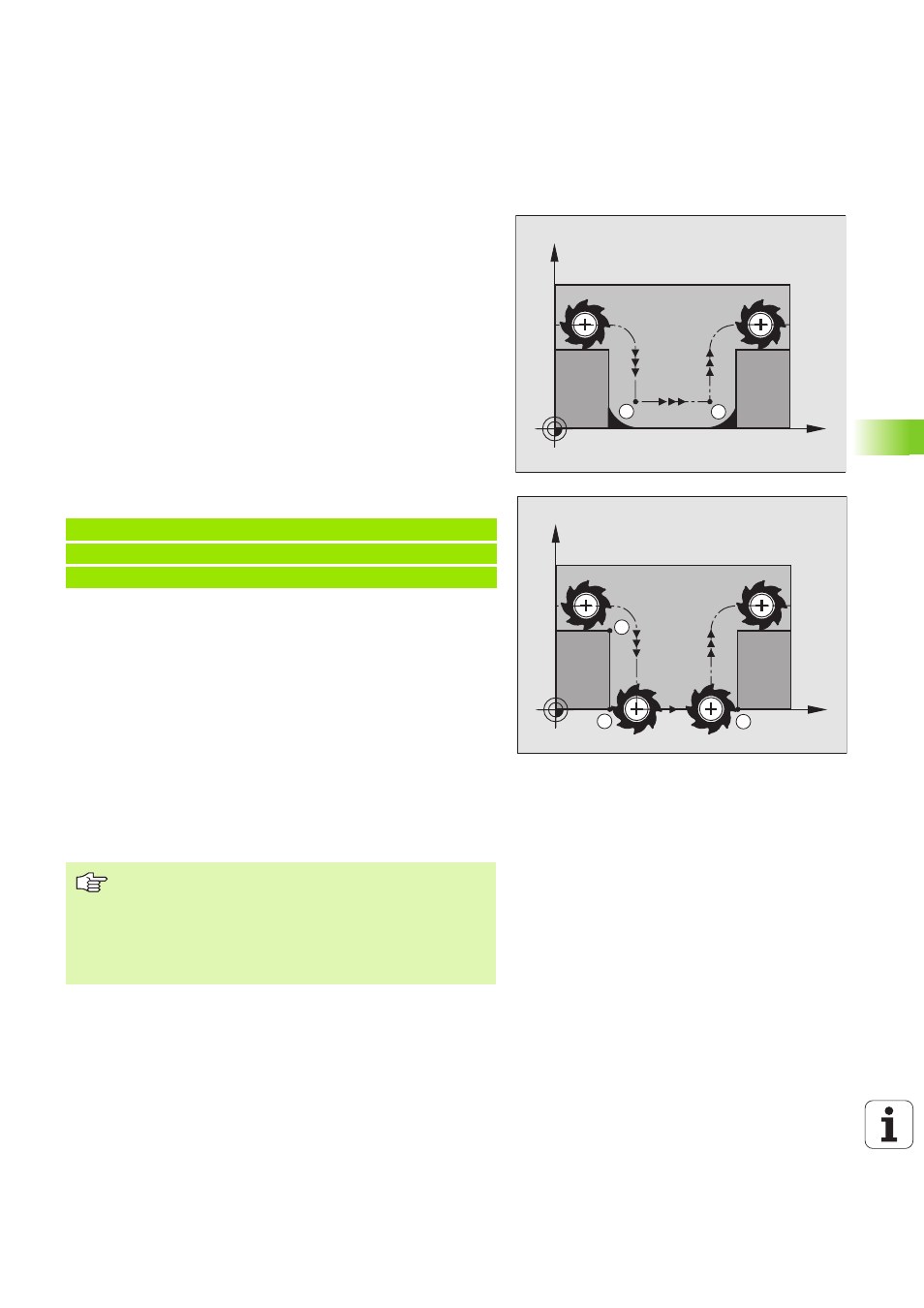

Comportement standard
Aux angles internes, la TNC calcule le point d’intersection des
trajectoires de la fraise et déplace l’outil à partir de ce point, dans la
nouvelle direction.
Lorsque le contour est ouvert aux angles, l'usinage est alors incomplet:
Comportement avec M98
Avec M98, la TNC déplace l'outil jusqu'à ce que chaque point du
contour soit réellement usiné:
Effet
M98 n'est active que dans les séquences de programme où elle a été
programmée.
M98 devient active en fin de séquence.
Exemple de séquences CN
Aborder les uns après les autres les points 10, 11 et 12 du contour:
Vitesse d'avance aux arcs de cercle:
M109/M110/M111
Comportement standard
L’avance programmée se réfère à la trajectoire du centre de l’outil.
Comportement sur les arcs de cercle avec M109
Lorsque la TNC usine l’intérieur et l’extérieur des arcs de cercle,
l’avance reste constante à la dent de l’outil.
Comportement sur les arcs de cercle avec M110
L'avance ne reste constante que lorsque la TNC usine l'intérieur des
arcs de cercle. Lors de l'usinage externe d'un arc de cercle, il n'y a pas
d'adaptation de l'avance.
Effet
M109 et M110 deviennent actives en début de séquence.
Pour annuler M109 et M110, introduisez M111.
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S
S
X
Y
11
12
10
M110 agit également pour l'usinage interne d'arcs de
cercle avec les cycles de contournage. Si vous définissez
M109 ou M110 avant d'avoir appelé un cycle d'usinage,
l'adaptation de l'avance agit également sur les arcs de
cercle à l'intérieur des cycles d'usinage. A la fin d'un cycle
d'usinage ou si celui-ci a été interrompu, la dernière
situation est rétablie.
