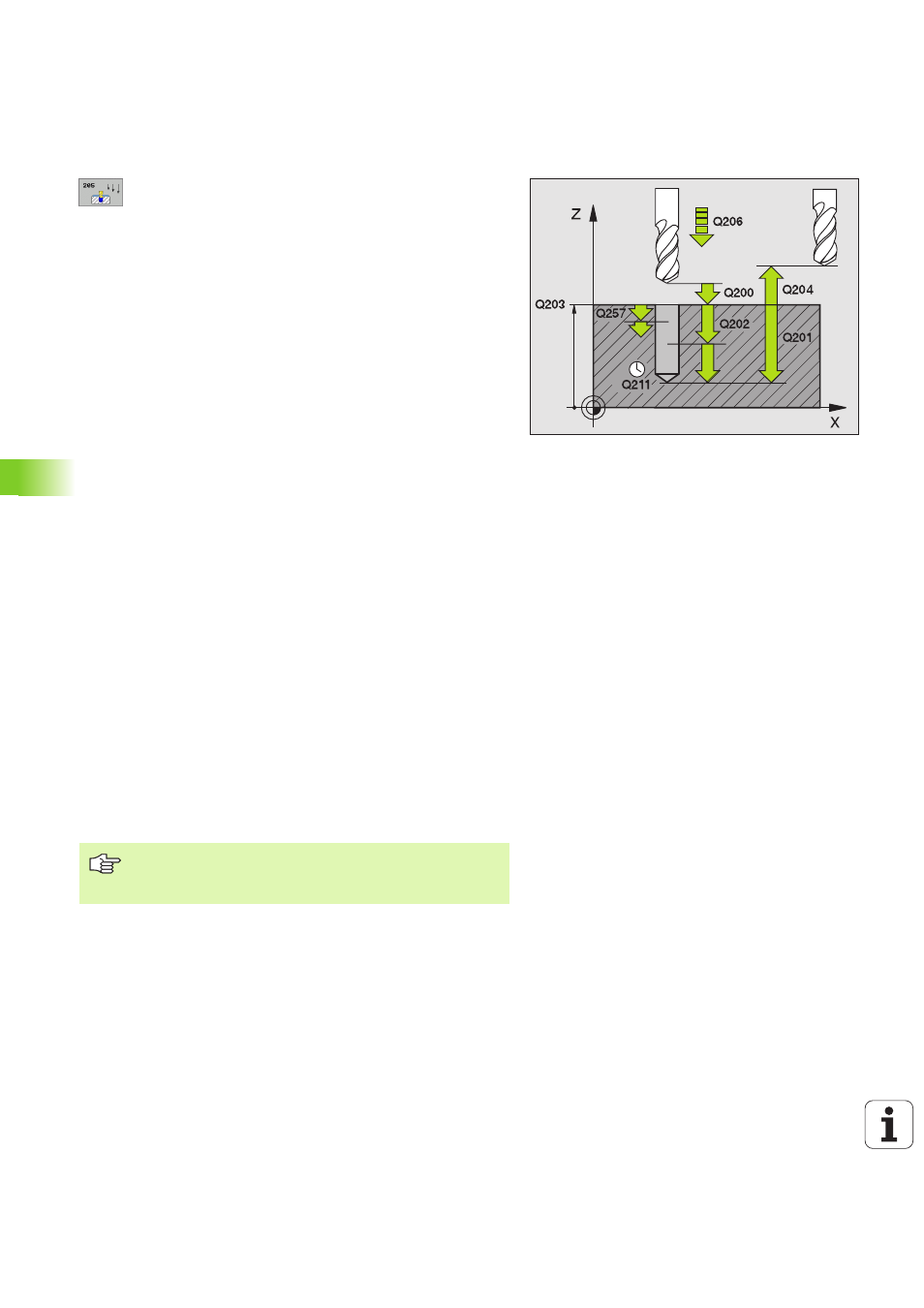

8 Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
8 Profondeur Q201 (en incrémental): Distance entre la
surface de pièce et le fond du trou (pointe conique du
foret
8 Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors du perçage en mm/min.
8 Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
8 Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
8 Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
8 Valeur réduction Q212 (en incrémental): Après
chaque passe, la TNC diminue la profondeur de passe
de cette valeur
8 Profondeur passe min. Q205 (en incrémental): Si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
8 Distance de sécurité en haut Q258 (en
incrémental): Distance de sécurité pour le
positionnement en rapide lorsqu'après un retrait hors
du trou, la TNC redéplace l'outil à la profondeur de
passe actuelle; valeur lors de la première passe
8 Distance de sécurité en bas Q259 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsqu'après un retrait hors du trou, la TNC
redéplace l'outil à la profondeur de passe actuelle;
valeur lors de la dernière passe
Si vous introduisez Q258 différent de Q259, la TNC
modifie régulièrement la distance de sécurité entre la
première et la dernière passe.
