TNC 320 HEIDENHAIN 451
13.4 Initialiser le point de référ
e
nce a
v
e
c palpeurs 3D

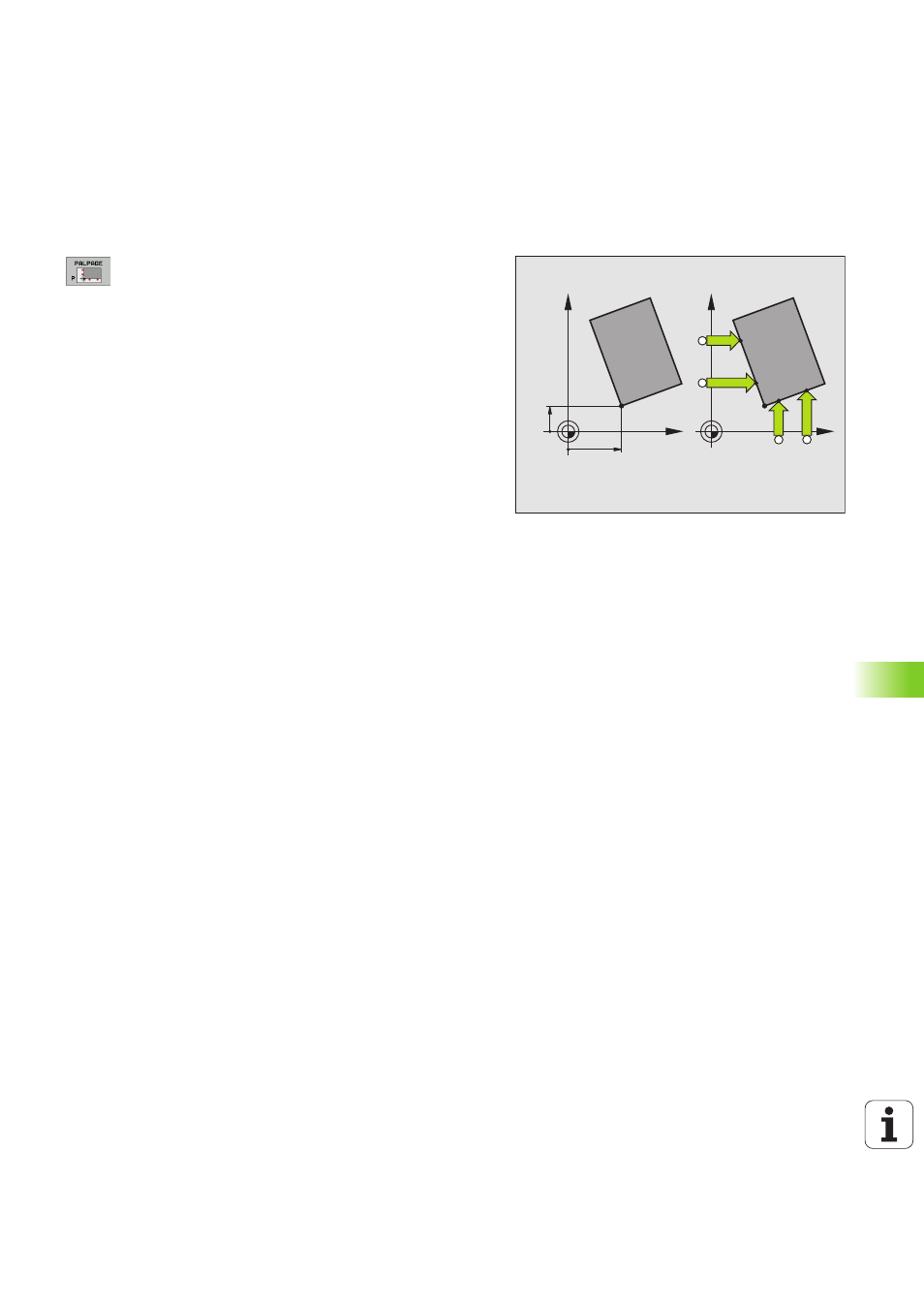

Coin pris comme point de référence – Prendre en
compte les points palpés pour la rotation de
base (cf. figure de droite)
8 Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE P
8 Sélectionner le sens de palpage: Par softkey
8 Palpage: Appuyer sur la touche START externe
8 Palper deux fois chacune des deux arêtes de la pièce
8 Palpage: Appuyer sur la touche START externe
8 Point de référence : Introduire dans la fenêtre du
menu les deux coordonnées du point de référence,
valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE
8 Quitter la fonction de palpage: Appuyer sur la touche
FIN
P
X=?
Y=?
X
Y
P
X
Y
