172 7 Programmation: Fonctions auxiliaires
7.
4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e
Calcul anticipé d'un contour avec correction de
rayon (LOOK AHEAD): M120
Comportement standard
Si le rayon d'outil est supérieur à un élément de contour à usiner avec
correction de rayon, la TNC interrompt l'exécution du programme et
affiche un message d'erreur. M97 (cf. „Usinage de petits éléments de
contour: M97” à la page 169) évite le message d'erreur mais provoque
une marque de dépouille et décale en outre le coin.
Si le contour comporte des contre-dépouilles, il est endommagé par la TNC.
Comportement avec M120
La TNC vérifie un contour avec correction de rayon en prévention des
contre-dépouilles et dépouilles. Elle calcule par anticipation la trajectoire
de l'outil à partir de la séquence actuelle. Les endroits où le contour

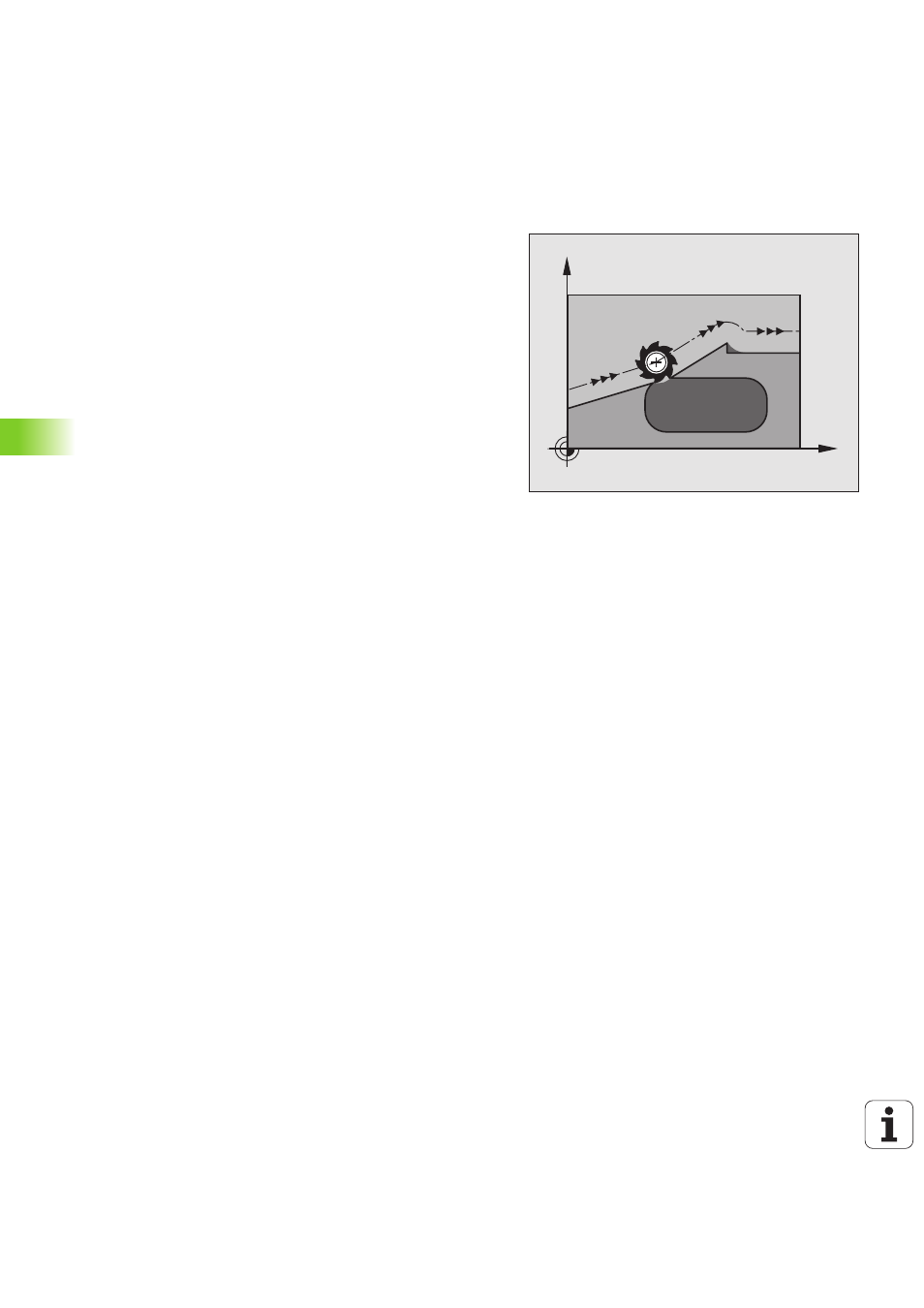

pourrait être endommagé restent non usinés (en gris sombre sur figure
de droite). Vous pouvez également utiliser M120 pour attribuer une
correction de rayon d'outil à des données ou données de digitalisation
créées par un système de programmation externe. De cette manière,
les écarts par rapport au rayon d'outil théorique sont compensables.
Le nombre de séquences (99 max.) que la TNC inclut dans son calcul
anticipé est à définir avec LA (de l'angl. Look Ahead: Anticiper) derrière
M120. Plus le nombre de séquences sélectionné pour le calcul
anticipé est élevé et plus lent sera le traitement des séquences.
Introduction
Si vous introduisez M120 dans une séquence de positionnement, la
TNC poursuit le dialogue pour cette séquence et réclame le nombre
LA de séquences pour lesquelles elle doit effectuer le calcul anticipé.
Effet
M120 doit être située dans une séquence CN qui contient aussi la
correction de rayon RL ou RR. M120 est active à partir de cette
séquence et jusqu'à ce que
„ la correction de rayon soit annulée avec R0
„ M120 LA0 soit programmée
„ M120 soit programmée sans LA
„ et qu'un autre programme soit appelé avec PGM CALL
M120 devient active en début de séquence.
Conditions restrictives
„ Vous ne devez exécuter la rentrée dans un contour après un stop
externe/interne qu'avec la fonction AMORCE SEQUENCE N
„ Lorsque vous utilisez les fonctions de contournage RND et CHF, les
séquences situées avant et après RND ou CHF ne doivent contenir
que des coordonnées du plan d'usinage
„ Lorsque vous abordez le contour par tangentement, vous devez
utiliser la fonction APPR LCT; la séquence contenant APPR LCT ne
doit contenir que des coordonnées du plan d’usinage
„ Lorsque vous quittez le contour par tangentement, vous devez
utiliser la fonction DEP LCT; la séquence contenant DEP LCT ne doit
contenir que des coordonnées du plan d’usinage
X
Y
