TNC 320 HEIDENHAIN 459
13.7 Etalonnag
e
aut
o
matique des pièces

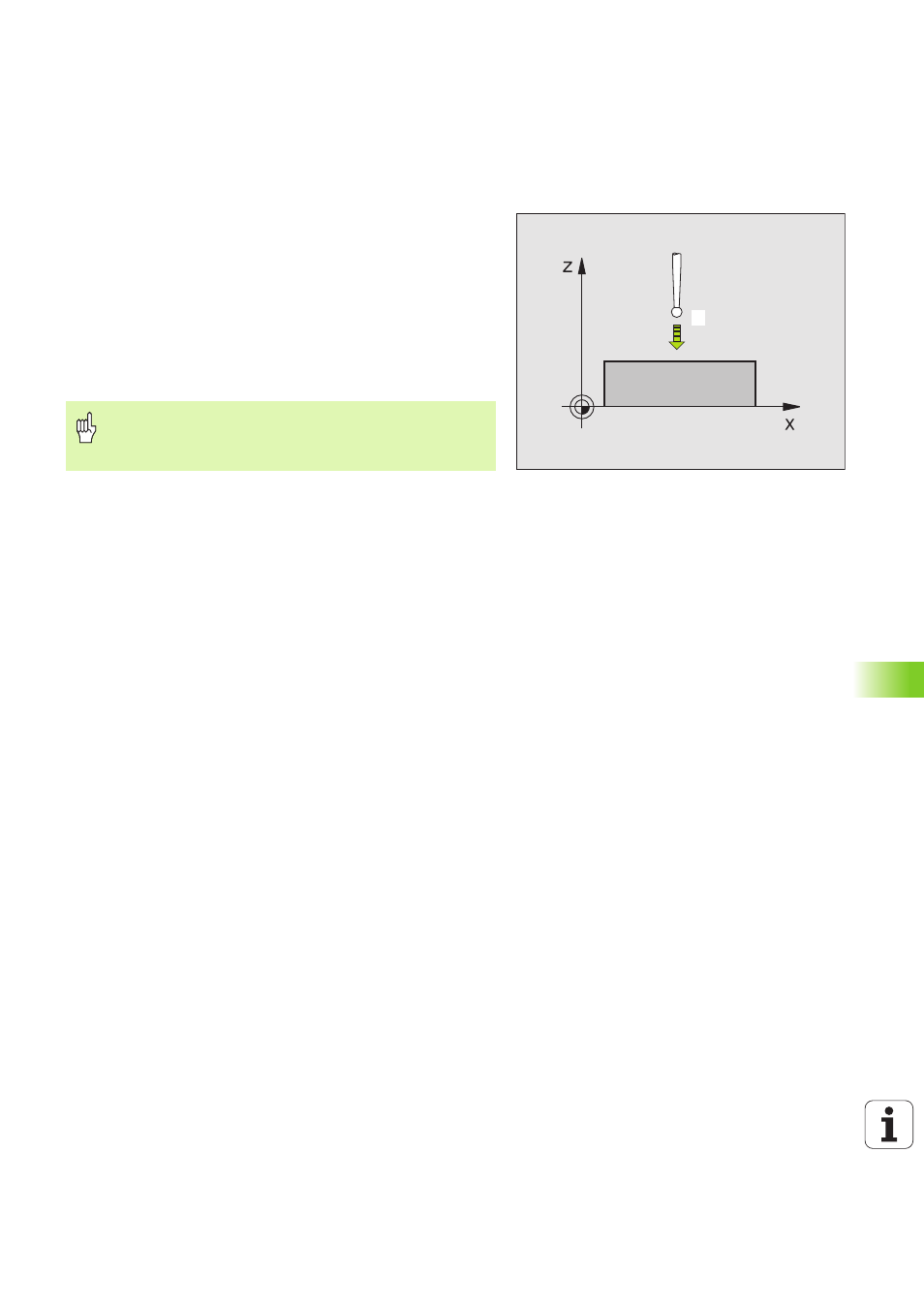

PLAN DE REFERENCE, Cycle palpeur 0
1 En suivant une trajectoire 3D, le palpeur aborde en avance rapide
la position
1 programmée dans le cycle pour le pré-positionnement
2 Le palpeur exécute ensuite l'opération de palpage suivant l'avance
de palpage. Le sens du palpage est à définir dans le cycle
3 Lorsque la TNC a enregistré la position, elle rétracte le palpeur au
point initial de l'opération de palpage et enregistre la coordonnée
mesurée dans un paramètre Q. Par ailleurs, la TNC enregistre dans
les paramètres Q115 à Q119 les coordonnées de la position où se
trouve le palpeur au moment du signal de commutation. Pour les
valeurs de ces paramètres, la TNC ne tient pas compte de la
longueur et du rayon de la tige de palpage
1
Remarques avant que vous ne programmiez
Pré-positionner le palpeur de manière à éviter toute
collision à l'approche du pré-positionnement programmé.
