8.2 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets
8 Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
8 Profondeur Q201 (en incrémental): Distance entre la
surface de pièce et le fond du trou (pointe conique du
foret
8 Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors du perçage en mm/min.
8 Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
8 Temporisation en haut Q210: Durée en secondes de
rotation à vide de l'outil à la distance d'approche après
que la TNC l'ait rétracté du trou pour le desserrage.
8 Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
8 Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
8 Valeur réduction Q212 (en incrémental): Après
chaque passe, la TNC diminue la profondeur de passe
de cette valeur
8 Nb Nb brise-copeaux avt retrait Q213: Nombre de
brise-copeaux avant que la TNC ne rétracte l'outil hors
du trou pour le desserrer. Pour briser les copeaux, la
TNC rétracte l'outil chaque fois de la valeur de retrait
Q256
8 Profondeur passe min. Q205 (en incrémental): Si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
8 Temporisation au fond Q211: Durée en secondes de
rotation à vide de l'outil au fond du trou
8 Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, l'outil sort alors avec avance de
Q206
8 Retrait avec brise-copeaux Q256 (en incrémental):
Valeur pour le retrait de l'outil lors du brise-copeaux
Exemple: Séquences CN

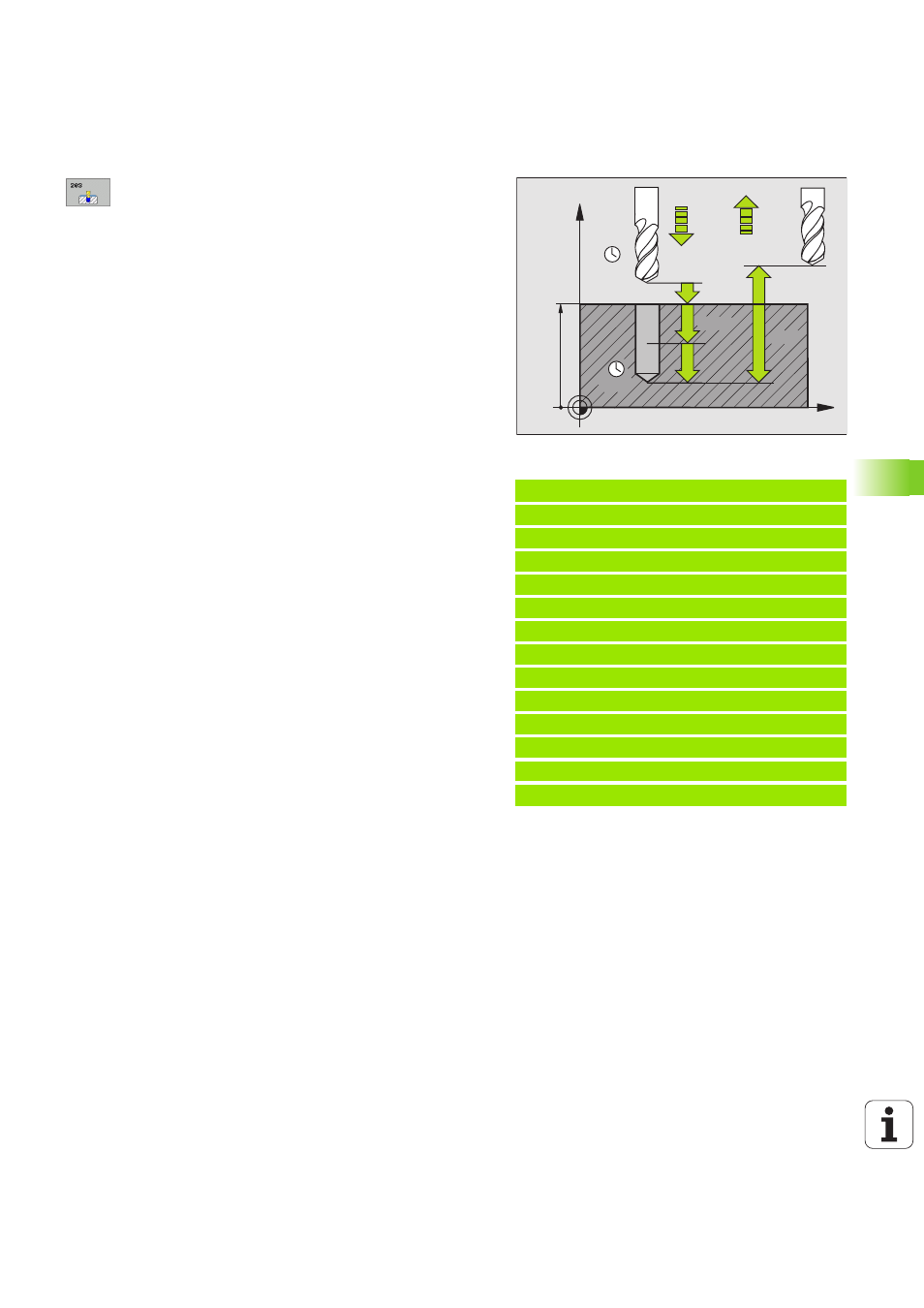

11 CYCL DEF 203 PERCAGE UNIVERS.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q212=0.2 ;VALEUR RÉDUCTION
Q213=3 ;BRISE-COPEAUX
Q205=3 ;PROF. PASSE MIN.
Q211=0.25 ;TEMPO. AU FOND
Q208=500 ;AVANCE RETRAIT
Q256=0.2 ;RETR. BRISE-COPEAUX
