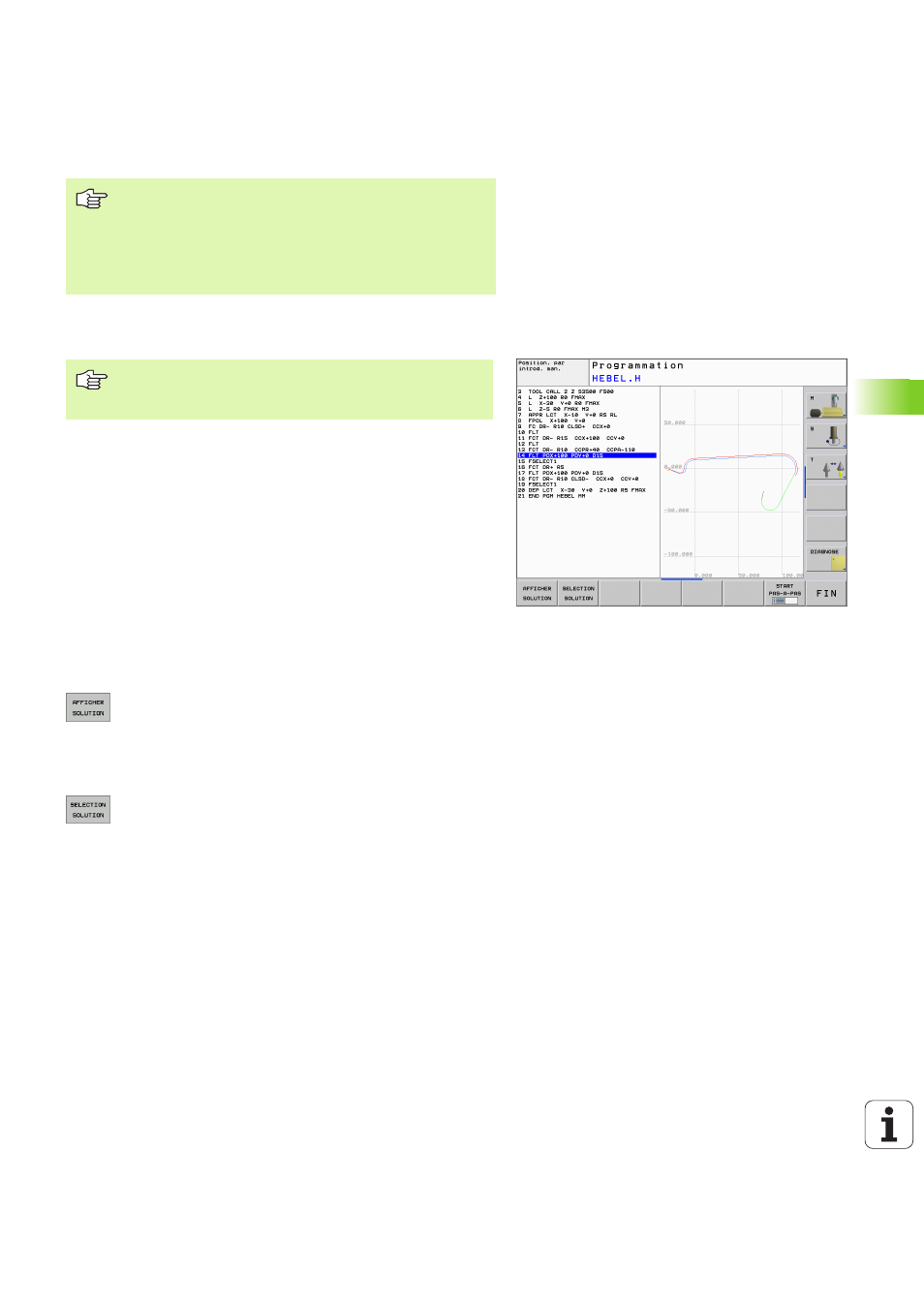

Graphisme de programmation FK
Souvent, lorsque les indications de coordonnées sont incomplètes, le
contour d’une pièce n’est pas défini clairement. La TNC affiche alors
les différentes solutions à l’aide du graphisme FK; il ne vous reste plus
qu’à sélectionner la solution correcte. Le graphisme FK représente le
contour de la pièce en plusieurs couleurs:
Lorsque les données donnent lieu à plusieurs solutions et que
l'élément de contour est en vert, sélectionnez le contour correct de la
manière suivante:
8
Appuyer sur la softkey AFFICHER SOLUTION jusqu'à
ce que l'élément de contour soit affiché correctement.
Utilisez la fonction zoom (2ème barre de softkeys) si
vous ne pouvez pas distinguer les unes des autres
plusieurs solutions acceptables avec la représentation
standard
8
L'élément de contour affiché correspond au plan: Le
définir avec la softkey SELECTION SOLUTION
Créer des programmes FK pour la TNC 4xx:
Pour qu'une TNC 4xx puisse importer des programmes FK
créés sur une TNC 320, il convient de définir l'ordre
chronologique des différents éléments FK à l'intérieur
d'une séquence de la manière dont ils sont classés sur la
barre de softkeys.
Pour pouvoir utiliser le graphisme avec la programmation
FK, sélectionnez le partage d'écran PGM + GRAPHISME
(cf. „Mémorisation/édition de programme” à la page 31)
blanc
L’élément de contour est clairement défini
vert
Les données introduites donnent lieu à plusieurs
solutions; sélectionnez la bonne
rouge
Les données introduites ne suffisent pas encore pour
définir l’élément de contour; introduisez d’autres
données
