8.6 Cy
cles d'usinag
e ligne à ligne
8
Point initial 1er axe
Q225 (en absolu): Coordonnée
du point Min de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage
8
Point initial 2ème axe
Q226 (en absolu):
Coordonnée du point Min de la surface à usiner ligne
à ligne dans l'axe auxiliaire du plan d'usinage
8
Point initial 3ème axe
Q227 (en absolu): Hauteur
dans l'axe de broche à laquelle sera effectué l'usinage
ligne à ligne
8
1er côté
Q218 (incrémental): Longueur de la surface
à usiner ligne à ligne dans l'axe principal du plan
d'usinage (se réfère au point initial du 1er axe
8
2ème côté
Q219 (incrémental): Longueur de la surface
à usiner ligne à ligne dans l'axe auxiliaire du plan
d'usinage (se réfère au point initial 2ème axe
8
Nombre de coupes
Q240: Nombre de lignes sur
lesquelles la TNC doit déplacer l'outil dans la largeur
8
Avance plongée en profondeur
Q206: Vitesse de
déplacement de l'outil allant de la distance d'approche
à la profondeur de fraisage, en mm/min.
8
Avance fraisage
Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
8
Avance transversale
Q209: Vitesse de l’outil lors de
son déplacement à la ligne suivante, en mm/min.; si
vous vous déplacez obliquement dans la matière,
programmez Q209 inférieur à Q207; si vous vous
déplacez obliquement dans le vide, Q209 peut être
supérieur à Q207
8
Distance d'approche
Q200 (en incrémental): Distance
entre la pointe de l'outil et la profondeur de fraisage
pour le positionnement en début et en fin de cycle

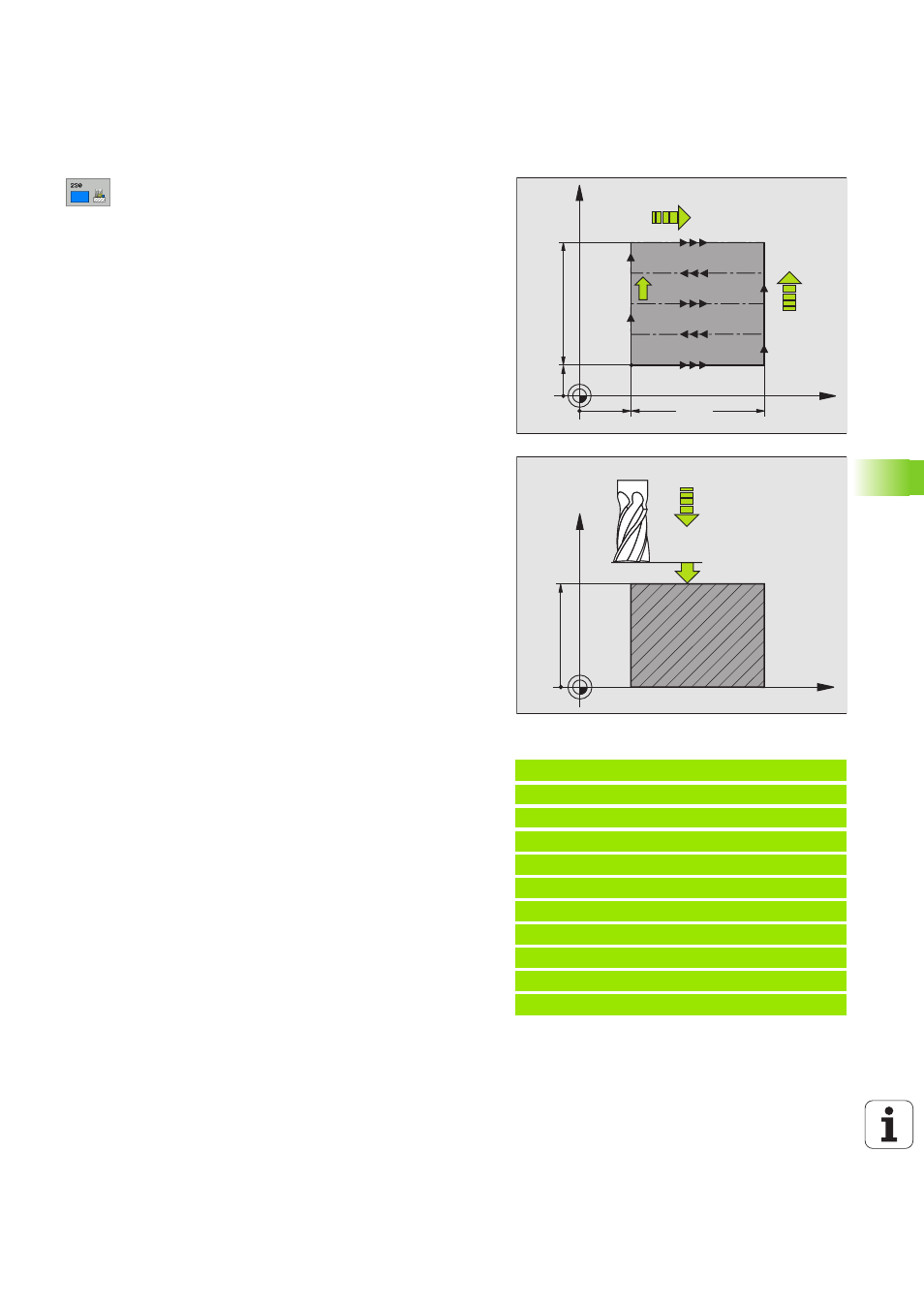

Exemple: Séquences CN
71 CYCL DEF 230 LIGNE À LIGNE
Q225=+10 ;PT INITIAL 1ER AXE
Q226=+12 ;PT INITIAL 2ÈME AXE
Q227=+2.5 ;PT INITIAL 3ÈME AXE
Q218=150 ;1ER CÔTÉ
Q219=75
;2ÈME CÔTÉ
Q240=25
;NOMBRE DE COUPES
Q206=150 ;AVANCE PLONGÉE PROF.
Q207=500 ;AVANCE FRAISAGE
Q209=200 ;AVANCE TRANSVERSALE
Q200=2
;DISTANCE D'APPROCHE
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
