CORPS D'UN CYLINDRE Rainurage
(cycle 28, option de logiciel 1)

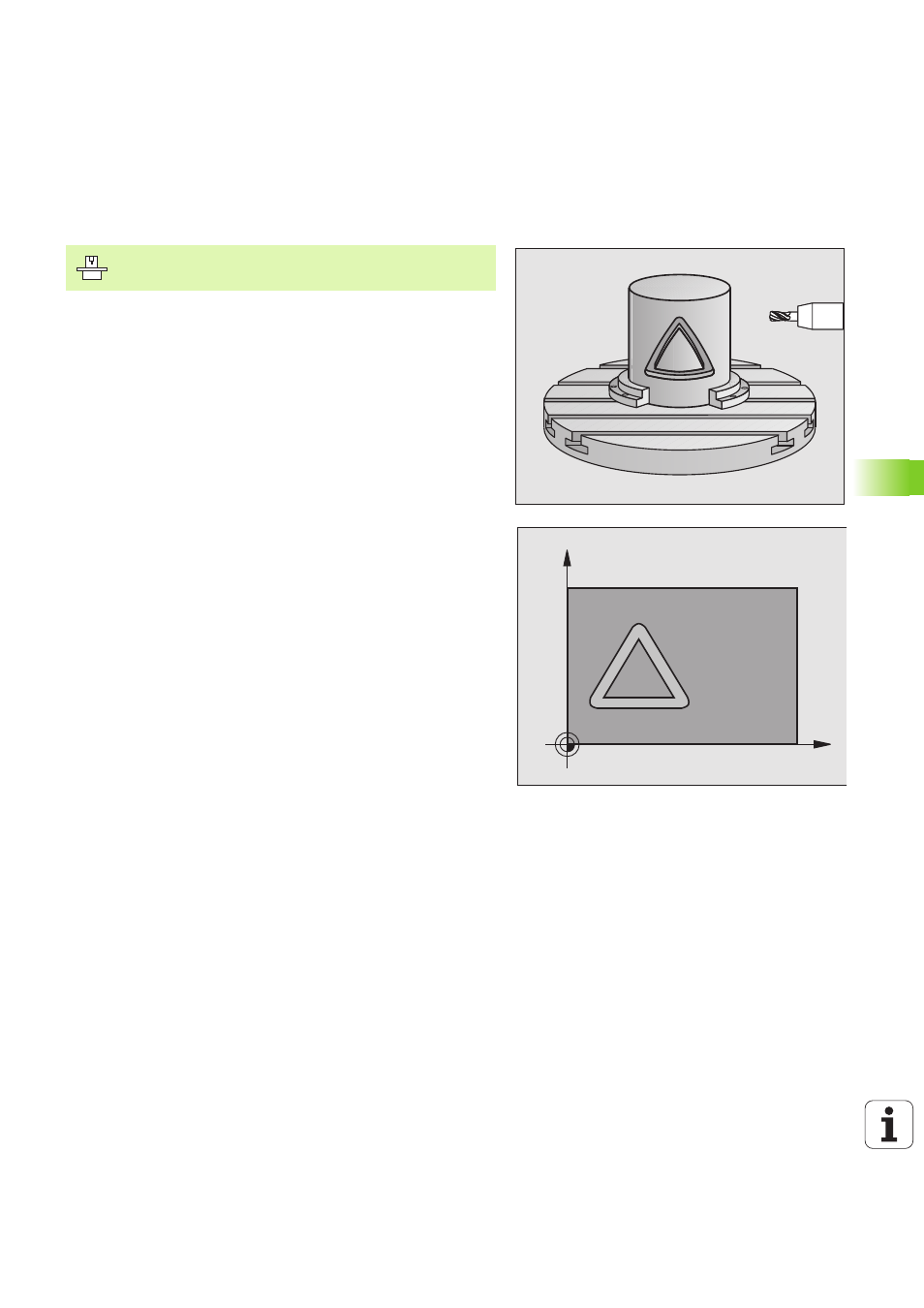

Ce cycle vous permet de transposer le déroulé d'un contour sur le
pourtour d'un cylindre. Contrairement au cycle 27, la TNC met en place
l'outil avec ce cycle de manière à ce que, avec correction de rayon
active, les parois soient presque parallèles entre elles. Vous obtenez
des parois très parallèles en utilisant un outil dont la taille correspond
exactement à la largeur de la rainure.
Plus l'outil est petit en comparaison de la largeur de la rainure et plus
l'on constatera de distorsions sur les trajectoires circulaires et les
droites obliques. Afin de minimiser ces distorsions dues au déplacement,
vous pouvez définir une tolérance dans le paramètre Q21 qui permet
à la TNC d'assimiler la rainure à usiner à une rainure ayant été usinée
avec un outil de diamètre équivalent à la largeur de la rainure.
Programmez la trajectoire centrale du contour en indiquant la
correction du rayon d'outil. Avec la correction de rayon, vous
définissez si la TNC doit réaliser la rainure en avalant ou en opposition.
1 La TNC positionne l'outil au-dessus du point de plongée.
2 Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long de la paroi de la rainure;
la surépaisseur latérale de finition est prise en compte
3 A la fin du contour, la TNC décale l'outil sur la paroi opposée et le
redéplace au point de plongée
4 Les phases 2 à 3 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte
5 Si vous avez défini la tolérance Q21, la TNC exécute le réusinage
de manière à obtenir des parois de rainure les plus parallèles
possibles.
6 L'outil retourne ensuite à la hauteur de sécurité dans l'axe d'outil
X
Y
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
