Décalage du POINT ZERO (cycle 7)

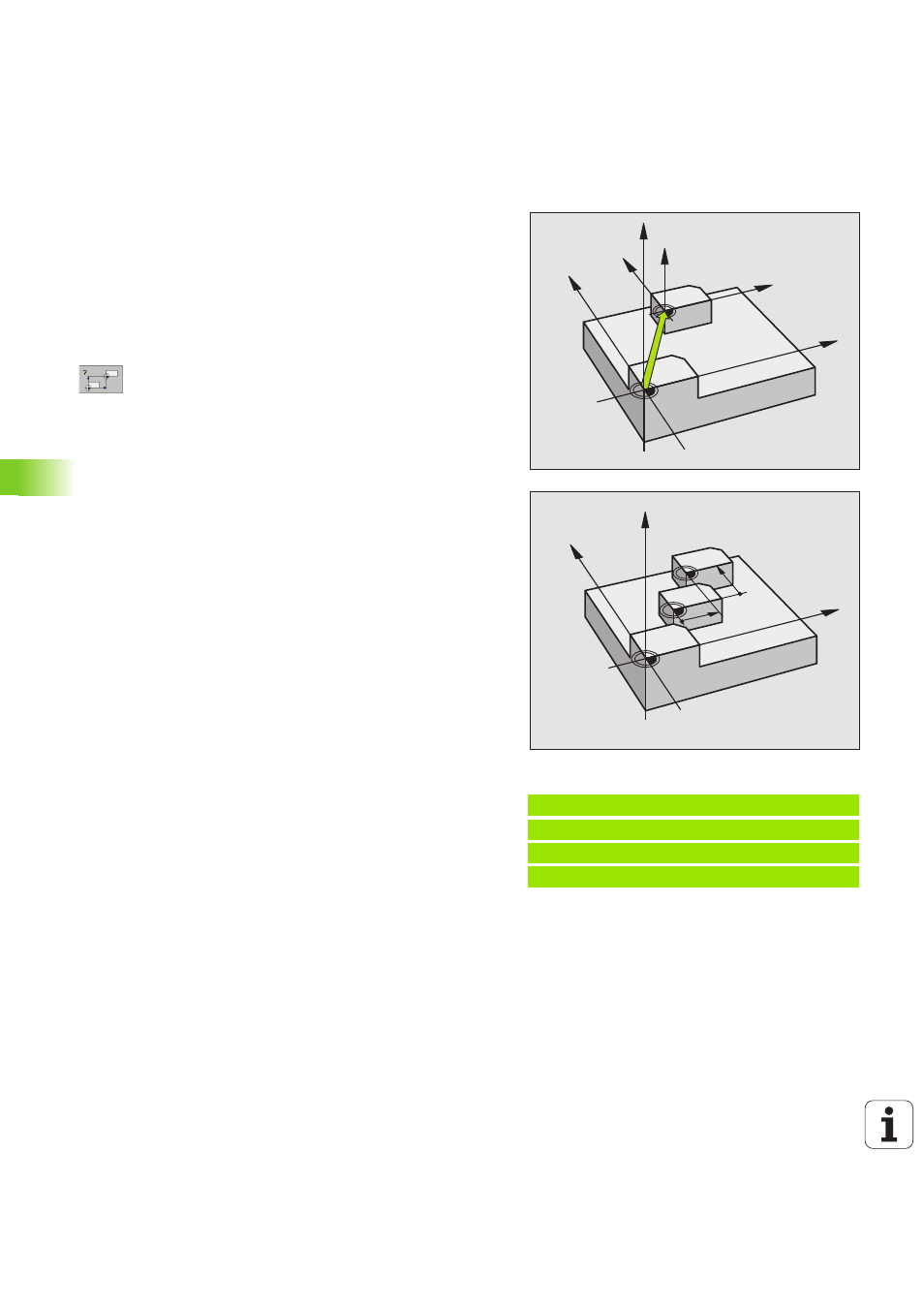

Grâce au décalage du POINT ZERO, vous pouvez répéter des
opérations d’usinage à plusieurs endroits de la pièce.
Effet
Après la définition du cycle décalage du POINT ZERO, toutes les
coordonnées introduites se réfèrent au nouveau point zéro. La TNC
affiche le décalage sur chaque axe dans l'affichage d'état
supplémentaire. Il est également possible de programmer des axes
rotatifs.
8 Décalage : Introduire les coordonnées du nouveau
point zéro; les valeurs absolues se réfèrent au point
zéro pièce défini par initialisation du point de
référence; les valeurs incrémentales se réfèrent
toujours au dernier point zéro actif – celui-ci peut être
déjà décalé
Annulation
Pour annuler le décalage du point zéro, introduire un décalage de point
zéro ayant pour coordonnées X=0, Y=0 et Z=0.
Affichages d'état
„ Le grand affichage de position se réfère au point zéro (décalé) actif
„ Toutes les coordonnées (positions, points zéro) affichées dans
l'affichage d'état supplémentaire se réfèrent au point de référence
initialisé manuellement
Exemple: Séquences CN
13 CYCL DEF 7.0 POINT ZÉRO
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
