TNC 320 HEIDENHAIN
121
6.3 Appr
oc
he et sor
tie du cont
our

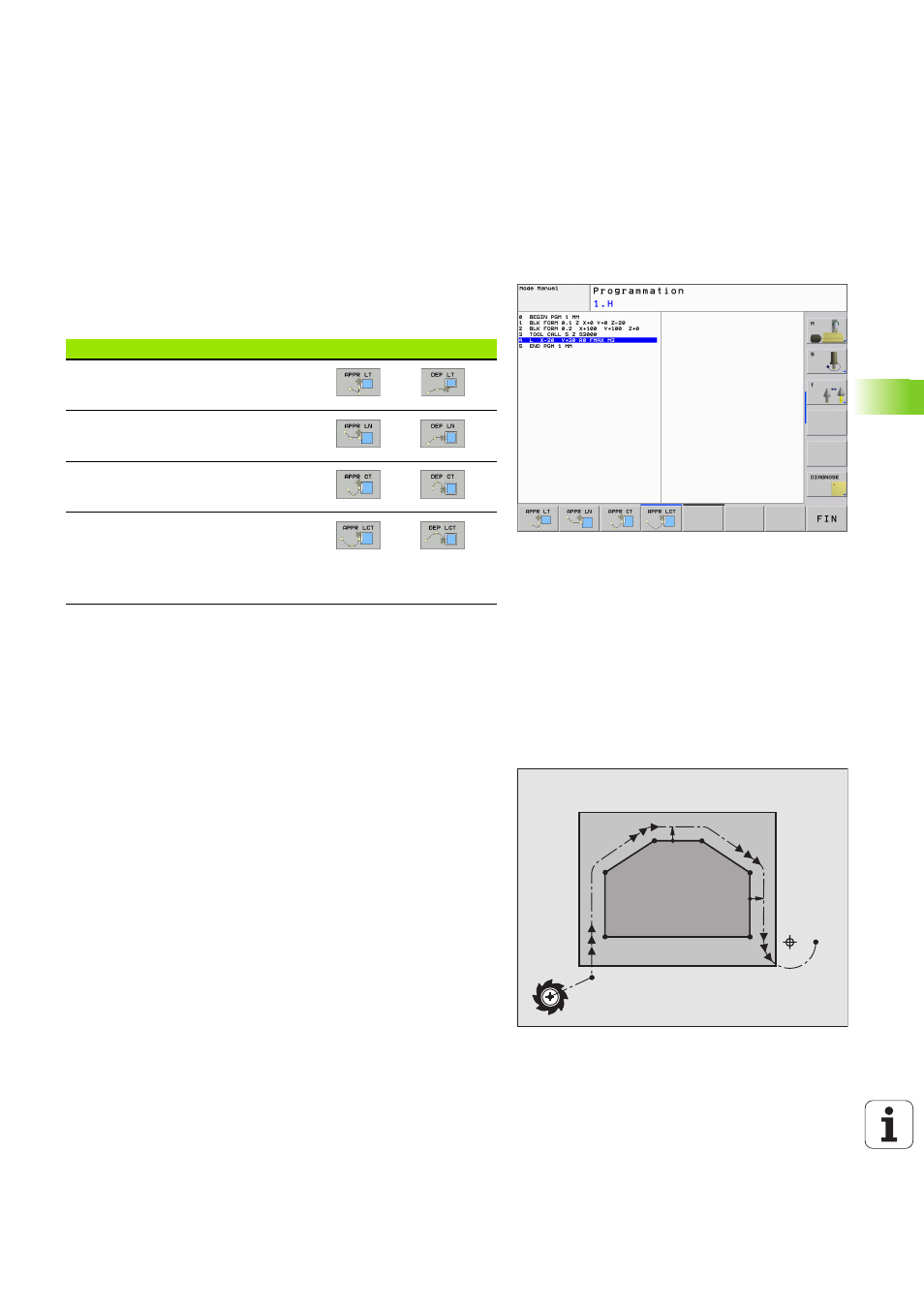

6.3 Approche et sortie du contour
Sommaire: Formes de trajectoires pour aborder
et quitter le contour
Les fonctions APPR (approche) et DEP (départ) sont activées avec la
touche APPR/DEP. Les formes de contour suivantes peuvent être
sélectionnées par softkeys:
Aborder et quitter une trajectoire hélicoïdale
En abordant et en quittant une trajectoire hélicoïdale (hélice), l'outil se
déplace dans le prolongement de l'hélice et se raccorde ainsi au
contour par une trajectoire circulaire tangentielle. Pour cela, utilisez la
fonction APPR CT ou DEP CT.
Positions importantes à l’approche et à la sortie
Point initial P
S
Programmez cette position immédiatement avant la séquence
APPR. P
S
est situé à l'extérieur du contour et est abordé sans
correction de rayon (R0).
Point auxiliaire P
H
Avec certaines formes de trajectoires, l'approche et la sortie du
contour passent par un point auxiliaire P
H
que la TNC calcule à partir
des données contenues dans les séquences APPR et DEP. La TNC
déplace l'outil de la position actuelle jusqu'au point auxiliaire P
H
suivant la dernière avance programmée.
Premier point du contour P
A
et dernier point du contour P
E
Programmez le premier point du contour P
A
dans la séquence APPR
et le dernier point du contour P
E
avec n'importe quelle fonction de
contournage. Si la séquence APPR contient aussi la coordonnée Z,
la TNC déplace l'outil d'abord dans le plan d'usinage jusqu'à P
H
, puis
dans l'axe d'outil à la profondeur programmée.
Fonction
Approche
Sortie
Droite avec raccordement tangentiel
Droite perpendiculaire au point du
contour
Trajectoire circulaire avec raccordement
tangentiel
Trajectoire circulaire avec raccordement
tangentiel au contour, approche et sortie
vers un point auxiliaire à l'extérieur du
contour, sur un segment de droite avec
raccordement tangentiel
P
H
RL
P
S
R0
P
A
RL
P
E
RL
RL
RL
P
N
R0
