VIO1600 & ULTRA VIO
PAGE 43
Chapitre 3 : MODE OPÉRATOIRE
3-1. RÉGLAGES
c Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défaut de l'appareil, avec le
menu de l'écran de face avant (CONTROL > default value > yes).
d Sélectionnez le type de source raccordé aux entrées avec le menu de l'écran de la face avant (INPUT > input type).
e Sélectionnez le type de sortie et de format qui correspond à votre afficheur avec le menu de l'écran de la face avant
(OUTPUT > output type).
f Sélectionnez un taux de rafraîchissement disponible avec le menu de l'écran de la face avant (OUTPUT > output
rate).
g Pour les sources informatique, sélectionnez le type de synchro avec le menu de l'écran de la face avant (OUTPUT >
output sync).

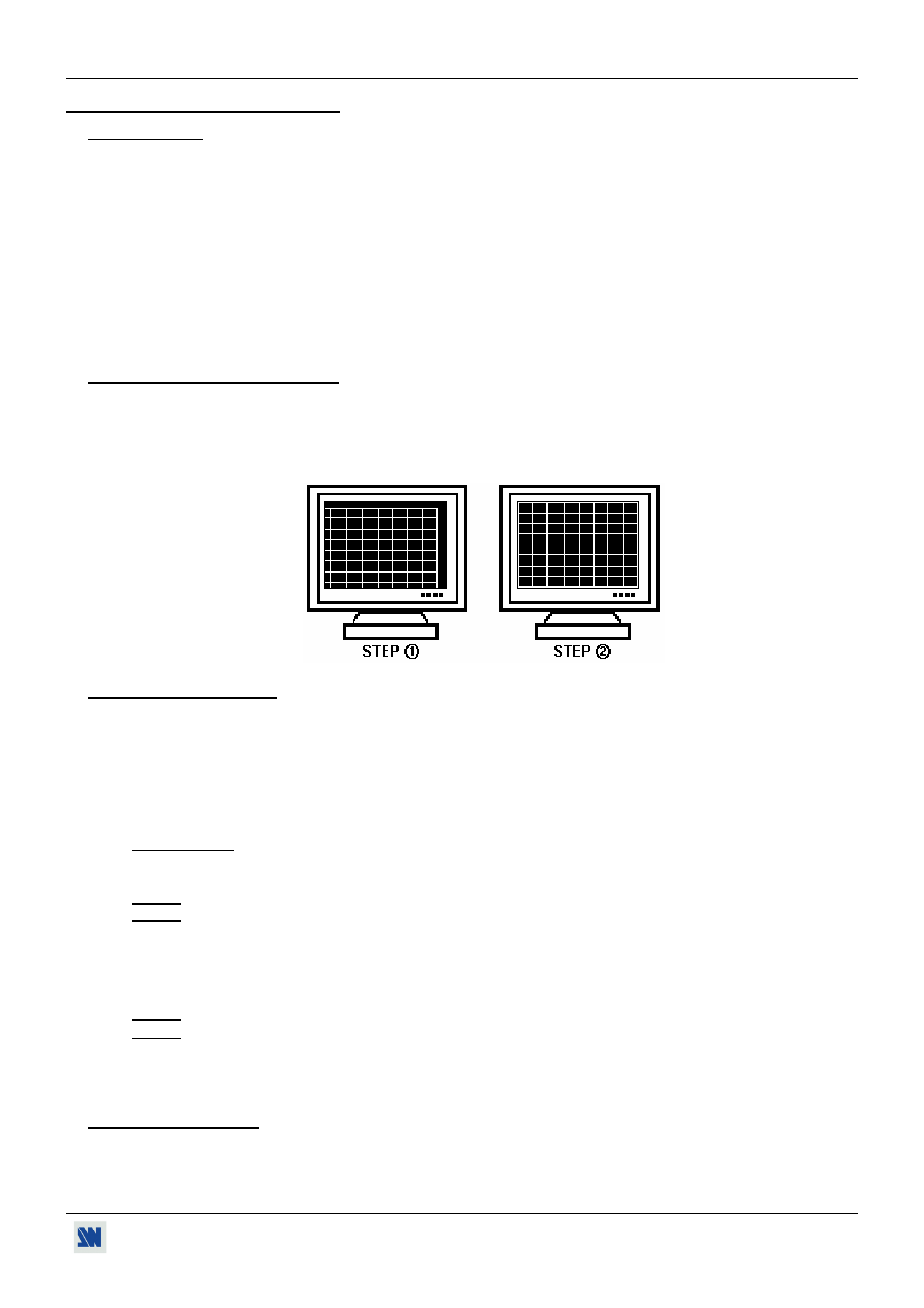

3-2. RÉGLAGES DE L'AFFICHEUR
c Affichez la mire grille avec le menu de l'écran de la face avant (OUTPUT > test pattern > grid),
d Passez la sortie au noir.
e Réglez directement l'afficheur en utilisant ses paramètres de position et de taille, pour affichez la grille en plein
écran.
3-3. RÉGLAGES D'IMAGE
Pour chaque source raccordée au VIO1600, effectuez les réglages suivants:
c Sélectionnez la source que vous souhaitez régler (avec les touches "INPUT SELECTION" de la face avant).
d Sélectionnez le rapport d'aspect de votre source d'entrée avec le menu de l'écran de la face avant (IMAGE > aspect
ratio in).
e Affichez la mire de centrage (OUTPUT > test pattern > centering) et appuyez sur la touche Image Centering de
la face avant pour cadrer automatiquement l'image dans la mire de centrage.
IMPORTANT: Pour un meilleur résultat, affichez une image lumineuse en plein écran (pas de bandes noires)
avant de réaliser un centering. Si nécessaire, corrigez le cadrage avec les réglages de position et de
taille (IMAGE > pos settings).
NOTE: La fonction Image Centering est uniquement disponible avec les sources informatiques.
NOTE: De plus, lorsque la résolution d'entrée est identique à la résolution de sortie, le centering réalise
automatiquement un réglage de la fréquence pixel. Il est également possible d'améliorer manuellement les
réglages de fréquence pixel et de phase en utilisant les fonctions de l'écran de la face avant (IMAGE >
optimize > clock ou phase)
f Si nécessaire, effectuez les autres réglages disponibles dans le menu IMAGE (color, brightness…).
NOTE: Pour effacer vos réglages, utilisez la fonction Preset (IMAGE > preset > yes).
NOTE: Les réglages sont automatiquement enregistrés dans des blocs mémoires. Le VIO1600 et l'ULTRA VIO
sont équipés de 40 blocs mémoire de réglage. Chacun de ces blocs mémoire contient le numéro de la voie,
les paramètres d'entrée et de sortie ainsi que les réglages d'image. Lorsque les 40 mémoires sont utilisées,
chaque nouvelle mémorisation efface la mémoire la plus ancienne.
3-4. RÉGLAGES AUDIO
c Réglez le volume principal (AUDIO > master volume).
d Pour chaque entrée audio, réglez le niveau (AUDIO > audio level) et la balance (AUDIO > audio balance).
