Chapitre 1 : INTRODUCTION (suite)
VIO1600 & ULTRA VIO
PAGE 36
1-4. INSTALLATION
IMPORTANT: Merci de prendre connaissance des instructions de sécurité (pages 2 à 4) avant d'installer votre
appareil.
• Montage sur table:
L'appareil est directement utilisable sur table. Il est équipé de pied en caoutchouc.
• Montage en baie:
L'appareil est compatible avec les baies 19” (kit de montage en option: OPT-RMK1). Pour
installer l'appareil dans une baie 19”: Fixez les équerres de montage sur les côtés de l'appareil avec
les 6 vis fournies. Ensuite fixez l'appareil à votre baie par les 4 trous de la face avant (vis non
fournies). Raccordez tous les câbles à l'appareil et fixez les câbles à la baie avec des colliers.
IMPORTANT:
• Les ouvertures sur le flanc et sur la face arrière sont utilisées pour le refroidissement de
l'appareil. Ne pas bloquer ces ouvertures.
• Assurez-vous qu'aucun poids dépassant 2 kg ne soit posé sur l'appareil.
• La température ambiante maximale ne doit pas dépasser 40°C.
• La baie et tout équipement monté à l'intérieur doivent être branchés selon les normes
électriques en vigueur.

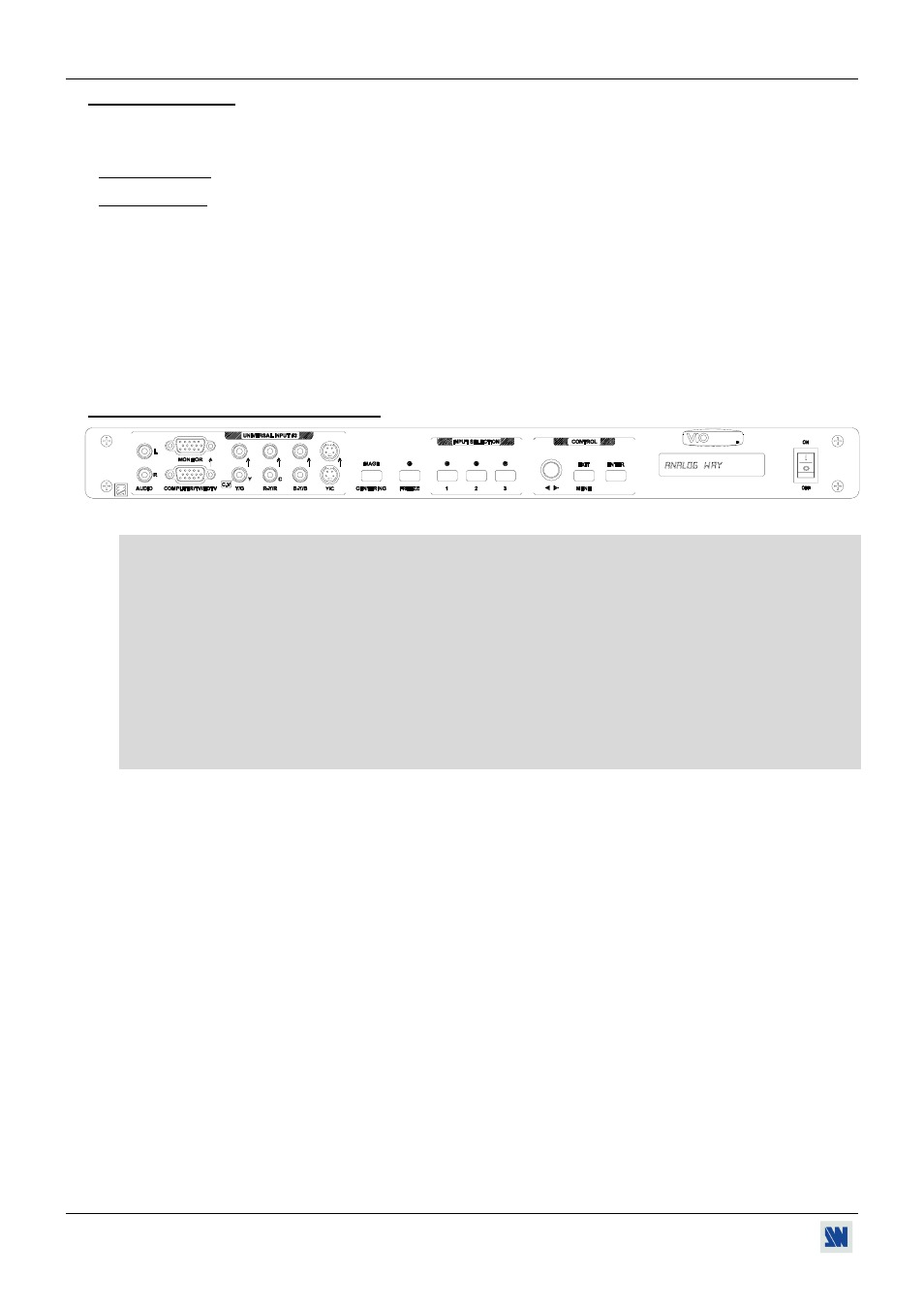

1-5. DESCRIPTION DE LA FACE AVANT
ANALOG WAY
1600
Versatile Converter
UNIVERSAL INPUT #3: Entrée universelle (informatique et vidéo). Cette entrée accepte les sources suivantes:
AUDIO L+R:
Source audio stéréo sur 2 connecteurs RCA.
COMPUTER/TV/HDTV: Source informatique (RGBHV, RGBS ou RGsB) ou vidéo (SDTV ou HDTV) avec retour
moniteur sur connecteur HD15 femelle.
Y / R-Y / B-Y:
Source Composantes (SDTV ou HDTV) avec retour moniteur sur 3 connecteurs RCA.
R / G / B:
Source RGB vidéo avec retour moniteur sur 3 connecteurs RCA.
Y/C:
Source S.VIDEO (Y/C) avec retour moniteur sur 2 connecteurs RCA et sur connecteur
mini DIN 4.
C.V:
Source Vidéo Composite (PAL, NTSC...) avec retour moniteur sur connecteur RCA.
RGBHV:
Source informatique (RGBHV, RGBS ou RGsB), Composantes (SDTV ou HDTV),
S.VIDEO (Y/C) ou Vidéo Composite sur connecteurs BNC femelle.
IMAGE CENTERING:
Positionne automatiquement l'image dans la mire de centrage.
FREEZE:
Permet de geler l'image de sortie (la LED clignotante indique que le FREEZE est actif).
INPUT SELECTION:
• Sélection des 3 sources d'entrées (appui court).
• Un appui long (1 seconde) sur l'entrée sélectionnée permet d'activer la fonction
BLACK. Un écran noir est affiché sur la sortie (la LED clignotante indique que la
fonction est active). Un appui sur une des touches "INPUT SELECTION" permet de
désactiver cette fonction.
CONTROL
Permet de se déplacer à travers les menus (dans le mode réglage).
EXIT MENU:
Permet de commuter entre les modes état et réglage.
ENTER:
Permet de valider un réglage.
ON / OFF:
Interrupteur d'alimentation générale (O = OFF, I = ON).
