Chapitre 2 : MISE EN SERVICE (suite) VIO1600 & ULTRA VIO
PAGE 40
2-3. DESCRIPTION DE L'ENTRÉE N°2
c RACCORDEMENT:
Vous pouvez raccorder à cette entrée une des sources suivantes:
• Une source Vidéo Composite sur le connecteur BNC C.V ou sur le connecteur COMPUTER/TV/HDTV HD15
(bas).
• Une source S.VIDEO sur le connecteur HD15 (bas).
• Une source Vidéo Composantes sur le connecteur HD15 (bas) COMPUTER/TV/HDTV.
• Une source HDTV sur le connecteur HD15 (bas) COMPUTER/TV/HDTV.
NOTE: Le VIO1600 & l'ULTRA VIO acceptent les formats HDTV 720p et 1080i.
• Une source RGBS sur le connecteur HD15 (bas) COMPUTER/TV/HDTV.
• Une source analogique informatique (RGBHV, RGsB ou RGBS) sur le connecteur HD15 COMPUTER / TV /
HDTV.
• Une source SDI ou HDSDI sur le connecteur BNC (HD)SDI (versions V301-ID1 & VU301-IOD1 uniquement).
d RETOUR MONITEUR:
Vous pouvez raccorder un moniteur de contrôle sur les connecteurs BNC et HD15 du haut.

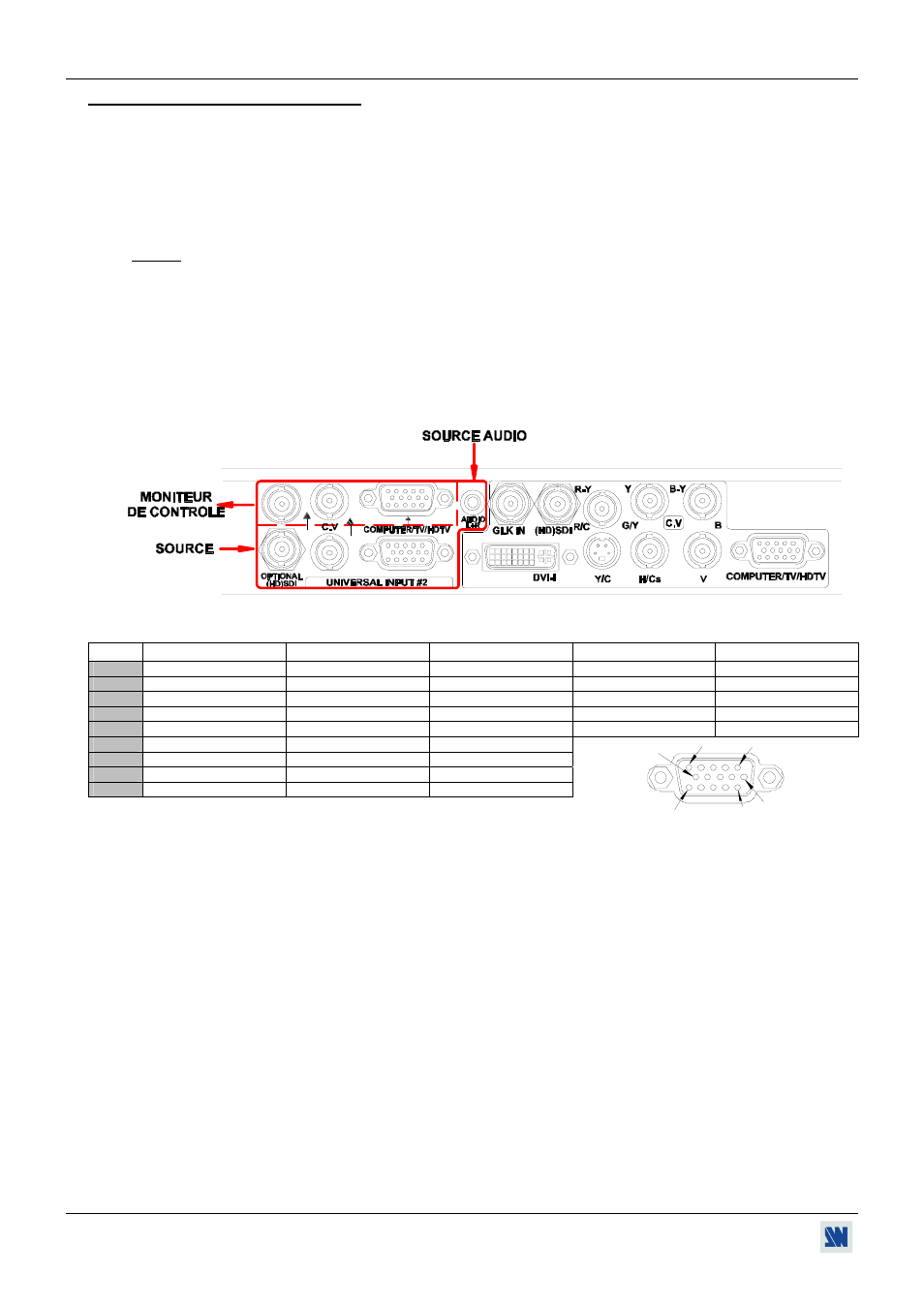

e SCHÉMA DE RACCORDEMENT DE L'ENTRÉE N°2:
OUTPUTS
f BROCHAGE DU CONNECTEUR HD15:
SIGNAL INFORMATIQUE VIDÉO RGB/S YUV & HDTV S.VIDEO (Y/C) VIDÉO COMPOSITE
Broche 1 ROUGE. ROUGE. Cr / Pr. C (chrominance).
Broche 2 VERT. VERT. Y. Y (luminance). VIDÉO (NTSC, PAL...)
Broche 3 BLEU. BLEU. Cb / Pb.
Broche 6 masse du ROUGE. masse du ROUGE. masse de Cr / Pr. masse du C.
Broche 7 masse du VERT. masse du VERT. masse de Y. masse du Y. masse.
Broche 8 masse du BLEU. masse du BLEU. masse de Cb / Pb.
Broche 10 masse du H et V. masse du H et V.
Broche 13 Synchro. H ou C (S). Synchro. C (S).
Broche 14 Synchro. V.
Connecteur HD15 de l'appareil.
g SOURCE AUDIO:
Vous pouvez également raccorder une source AUDIO stéréo sur un connecteurs Jack 3.5.
5
6
1
15
10
11
