GUIDE DE DÉMARRAGE RAPIDE - VIO1600 TM
ANALOG WAY ÉDITION : 06/05
Raccordements:
c Éteignez tous vos appareils avant d'effectuer les raccordements.
d Raccordez le cordon secteur à l'embase d'alimentation de l'appareil et à une prise de courant secteur.
e Raccordez vos sources informatique et vidéo aux 3 entrées universelle du VIO1600.
- Si vous avez besoin de raccordez une source informatique numérique, utilisez l'entrée n°1 (connecteur DVI-I IN).
- Si vous avez besoin de raccordez une source vidéo SDI ou HDSDI, utilisez l'entrée n°2 (version V301-ID1 uniquement).
- Raccordez vos autres sources sur les entrées libres.
IMPORTANT: Raccordez uniquement une source par entrée.
f Raccordez votre afficheur haute résolution (projecteur, écran plasma...) aux connecteurs HD15 ou BNC, ou raccordez votre afficheur
vidéo (TV, VCR...) aux connecteurs C.V, Y/C ou RGB, ou raccordez votre afficheur DVI au connecteur DVI-I.
IMPORTANT: Raccordez uniquement un seul afficheur sur la sortie.
g Allumez le VIO1600 (interrupteur de la face avant). Ensuite allumez toutes vos sources et ensuite votre afficheur.

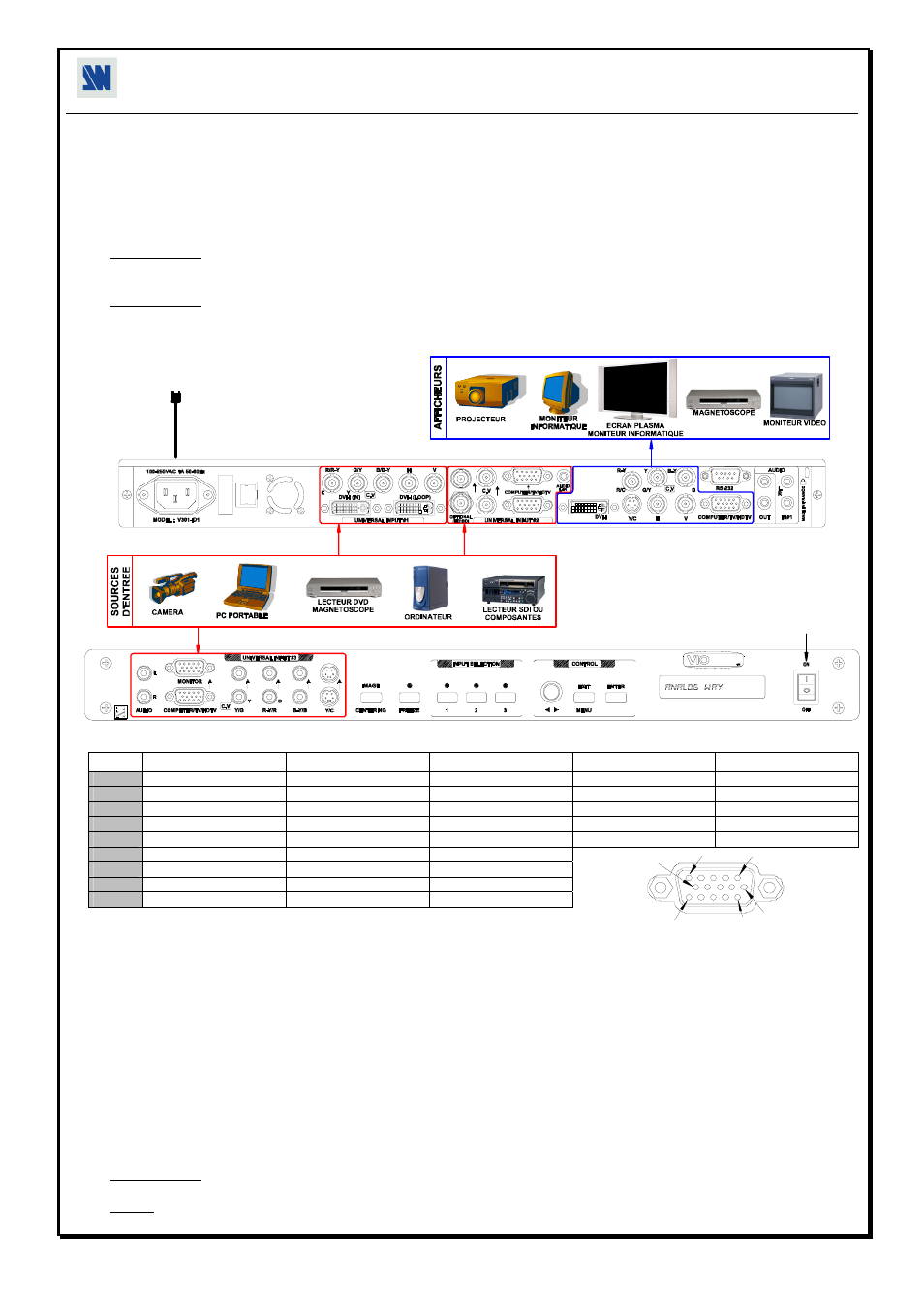

• Schéma de raccordement du VIO1600:
ANALOG W
AY
1600
Versatile Converter
S /N
IP /L
A N
4
3 3
3
2
5
OUTPUTS
• Brochage du connecteur HD15 (entrées n°2 et 3 - entrée n°1 avec l'adaptateur DVI/HD15) :
SIGNAL INFORMATIQUE VIDÉO RGB/S YUV & HDTV S.VIDEO (Y/C) VIDÉO COMPOSITE
Broche 1 ROUGE. ROUGE. Cr / Pr. C (chrominance).
Broche 2 VERT. VERT. Y. Y (luminance). VIDÉO (NTSC, PAL...)
Broche 3 BLEU. BLEU. Cb / Pb.
Broche 6 masse du ROUGE. masse du ROUGE. masse de Cr / Pr. masse du C.
Broche 7 masse du VERT. masse du VERT. masse de Y. masse du Y. masse.
Broche 8 masse du BLEU. masse du BLEU. masse de Cb / Pb.
Broche 10 masse du H et V. masse du H et V.
Broche 13 Synchro. H ou C (S). Synchro. C (S).
Broche 14 Synchro. V.
RÉGLAGES:
c Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défaut du VIO1600, avec le menu de l'écran de
la face avant (CONTROL > default value > yes).
d Sélectionnez le type de source raccordé aux entrées avec le menu de l'écran de la face avant (INPUT > input type).
e Sélectionnez le type de sortie et de format qui correspond à votre afficheur avec le menu de l'écran de la face avant (OUTPUT >
output type).
f Sélectionnez un taux de rafraîchissement disponible avec le menu de l'écran de la face avant (OUTPUT > output rate).
g Pour les sources informatique, sélectionnez le type de synchro avec le menu de l'écran de la face avant (OUTPUT > output sync).
h Affichez la mire grille avec le menu de l'écran de la face avant (OUTPUT > test pattern > grid), et passez la sortie au noir.
i Réglez directement l'afficheur en utilisant ses paramètres de position et de taille, pour affichez la grille en plein écran.
j Affichez la mire de centrage (OUTPUT > test pattern > centering).
k Pour chaque source raccordée au VIO1600, effectuez les réglages suivants:
- Sélectionnez la source que vous souhaitez régler (avec les touches "INPUT SELECTION" de la face avant).
- Sélectionnez le rapport d'aspect de votre source d'entrée avec le menu de l'écran de la face avant (IMAGE > aspect ratio in).
- Appuyez sur la touche Image Centering de la face avant pour cadrer automatiquement l'image dans la mire de centrage.
IMPORTANT: Pour un meilleur résultat, affichez une image lumineuse en plein écran (pas de bandes noires) avant de réaliser un
centering. Si nécessaire, corrigez le cadrage avec les réglages de position et de taille (IMAGE > pos settings).
NOTE: La fonction Image Centering est uniquement disponible avec les sources informatiques.
- Si nécessaire, effectuez les autres réglages disponible dans le menu IMAGE (color, brightness…).
