iTNC 530 HEIDENHAIN 77
3.5 ALESA
G
E A L'OUTIL (cy
c
le 202, DIN/ISO: G202)

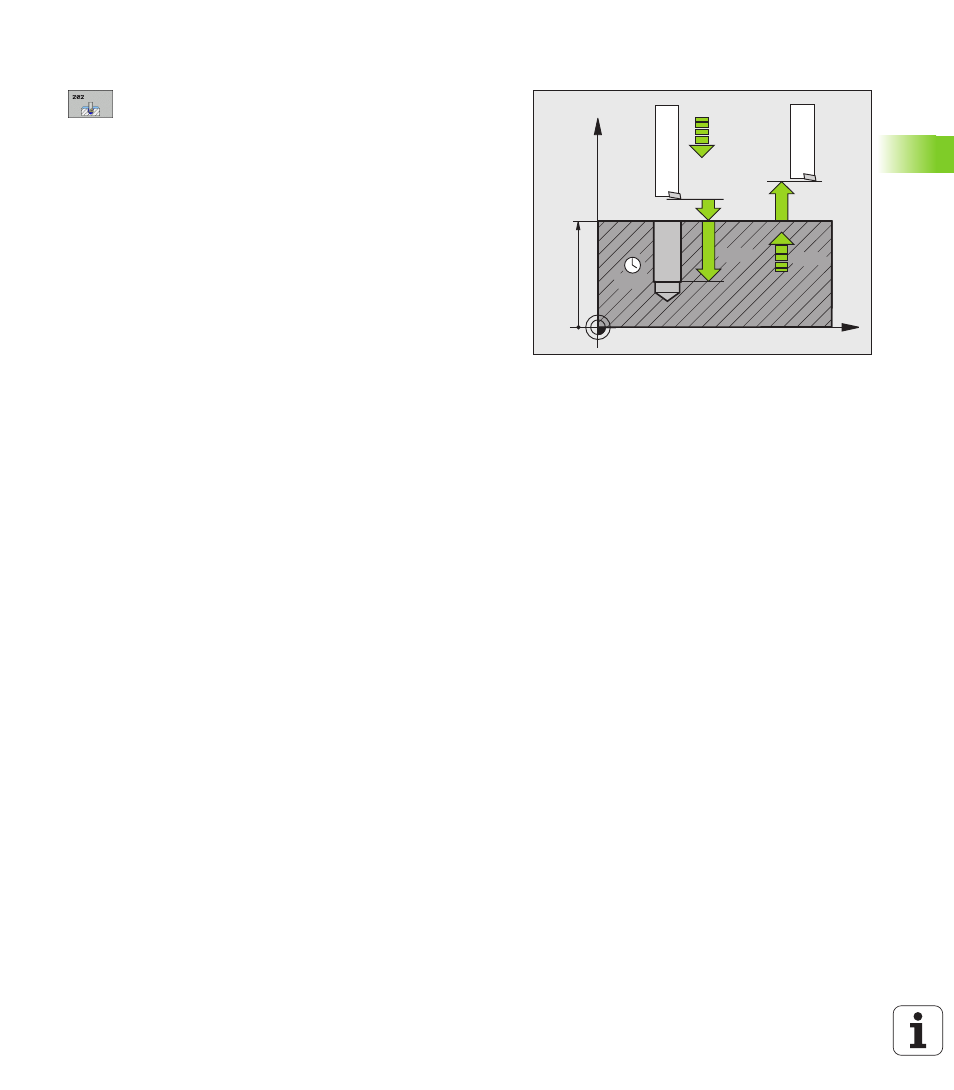

Paramètres du cycle
U Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
U Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors de l'alésage à l'outil, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU
U Temporisation au fond Q211: Durée en secondes de
rotation à vide de l'outil au fond du trou. Plage
d’introduction: 0 à 3600,0000, en alternative PREDEF
U Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie alors avec avance de
plongée en profondeur. Plage d’introduction: 0 à
99999,999, en alternative FMAX, FAUTO, PREDEF
U Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce. Plage
d'introduction -99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage). Plage
d’introduction: 0 à 99999,999, en alternative PREDEF
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
