190 Cycles d'usinage: Contour de poche
7.
6 EVIDEMENT (cy
c
le 22, DIN/ISO: G122)
7.6 EVIDEMENT (cycle 22,
DIN/ISO: G122)

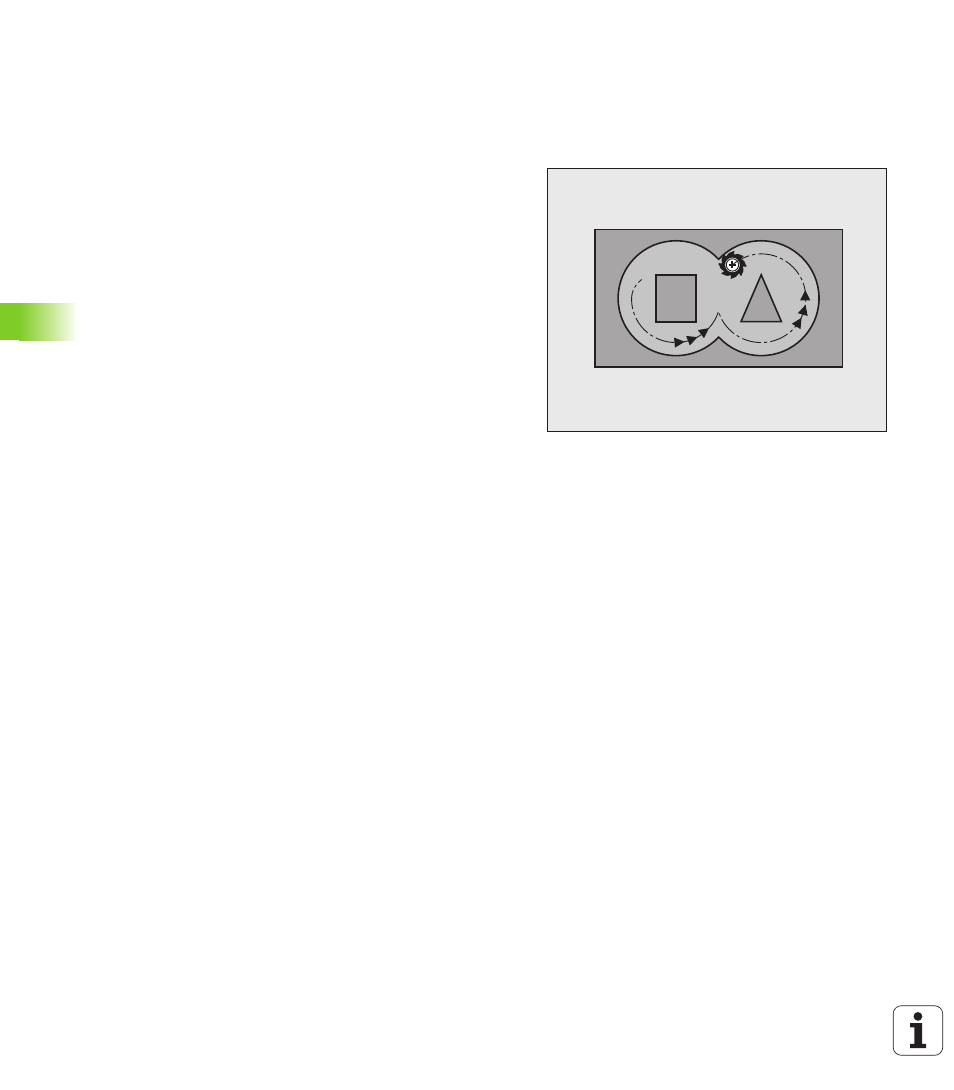

Déroulement du cycle
1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte
2 Lors de la première profondeur de passe, l'outil fraise le contour de
l'intérieur vers l'extérieur, suivant l'avance de fraisage Q12
3 Les contours d'îlots (ici: C/D) sont fraisés librement en se
rapprochant du contour des poches (ici: A/B)
4 A l'étape suivante, la TNC déplace l'outil à la profondeur de passe
suivante et répète le processus d'évidement jusqu’à ce que la
profondeur programmée soit atteinte
5 Pour terminer, la TNC rétracte l'outil à la hauteur de sécurité
