HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming - Manuel (Page 419)

iTNC 530 HEIDENHAIN 419
16.12 MESURE CER
C
LE TR
OUS (cy
c
le
430, DIN/ISO: G430)
Paramètres du cycle
U Centre 1er axe Q273 (en absolu): Centre du cercle de
trous (valeur nominale) dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Centre 2ème axe Q274 (en absolu): Centre du cercle
de trous (valeur nominale) dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Diamètre nominal Q262: Introduire le diamètre du
cercle de trous. Plage d'introduction 0 à 99999,9999
U Angle 1er trou Q291 (en absolu): Angle en
coordonnées polaires du 1er centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
U Angle 2ème trou Q292 (en absolu): Angle en
coordonnées polaires du 2ème centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
U Angle 3ème trou Q293 (en absolu): Angle en
coordonnées polaires du 3ème centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
X
Y

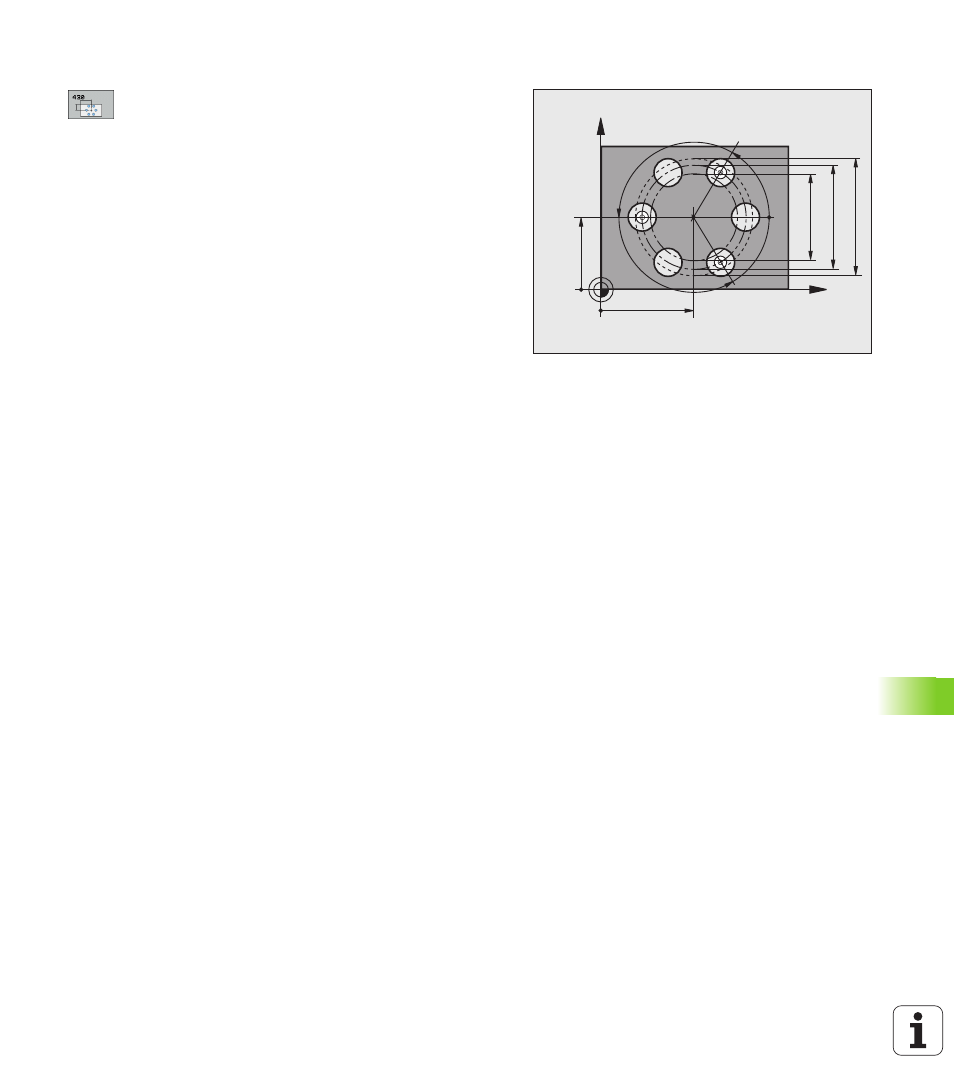

Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
