154 Cycles d'usinage: Fraisage de poches/ tenons / rainures
5.5 RAINURE CIR
C
ULAIRE (cy
c
le 254, DIN/ISO: G254)

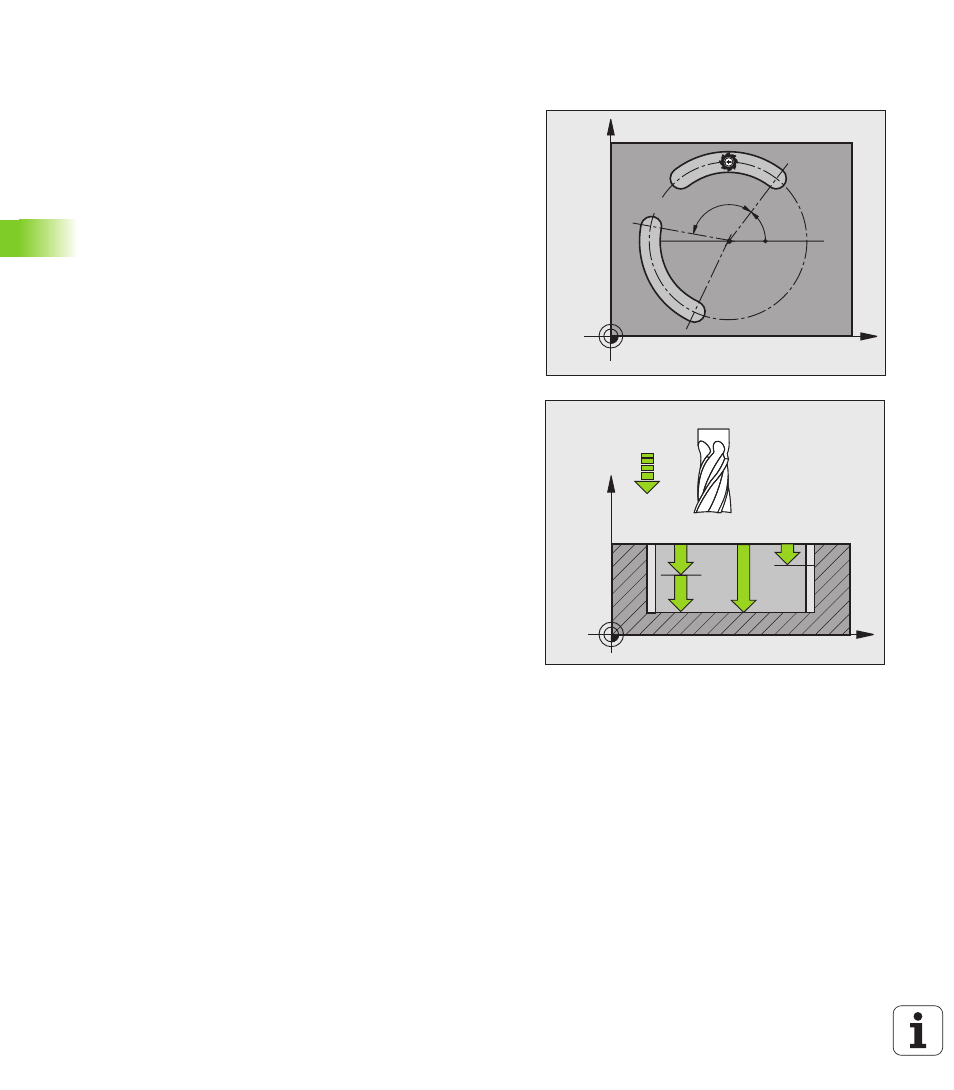

U Angle d'ouverture de la rainure Q248 (en
incrémental): Introduire l'angle d'ouverture de la
rainure. Plage d’introduction: 0 à 360.000
U Incrément angulaire Q378 (en incrémental):
Angle de pivotement de toute la rainure. Le pivot
se situe au centre du cercle primitif. Plage
d’introduction: -360.000 à 360.000
U Nombre d'usinages Q377: Nombre d'opérations
d'usinage sur le cercle primitif. Plage d’introduction:
1 à 99999
U Avance de fraisage Q207: Vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO, FU,
FZ
U Mode fraisage Q351: Mode de fraisage avec M3:
+1 = fraisage en avalant
–1 = fraisage en opposition
en alternative PREDEF
U Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond de la rainure. Plage
d’introduction: -99999.9999 à 99999.9999
U Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe; introduire une
valeur supérieure à 0. Plage d’introduction: 0 à
99999.9999
U Surép. finition en profondeur Q369 (en
incrémental): Surépaisseur de finition pour la
profondeur. Plage d’introduction: 0 à 99999.9999
U Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999, en alternative FAUTO, FU, FZ
U Passe de finition Q338 (en incrémental): Distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: Finition en une seule passe. Plage
d’introduction: 0 à 99999.9999
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
