416 Cycles palpeurs: Contrôle automatique des pièces
16.1
1
MESURE COORDONNEE
(cy
c
le
427
, DIN/ISO: G427)
Paramètres du cycle
U 1er point mesure sur 1er axe Q263 (en
absolu): Coordonnée du 1er point de palpage
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 1er point mesure sur 2ème axe Q264 (en
absolu): Coordonnée du 1er point de palpage
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure. Plage d'introduction -99999,9999 à
99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U Axe de mesure (1..3: 1=axe principal) Q272: Axe
sur lequel doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe auxiliaire = axe de mesure
3: Axe du palpeur = axe de mesure
U Sens déplacement 1 Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1: Sens de déplacement négatif
+1: Sens de déplacement positif
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF

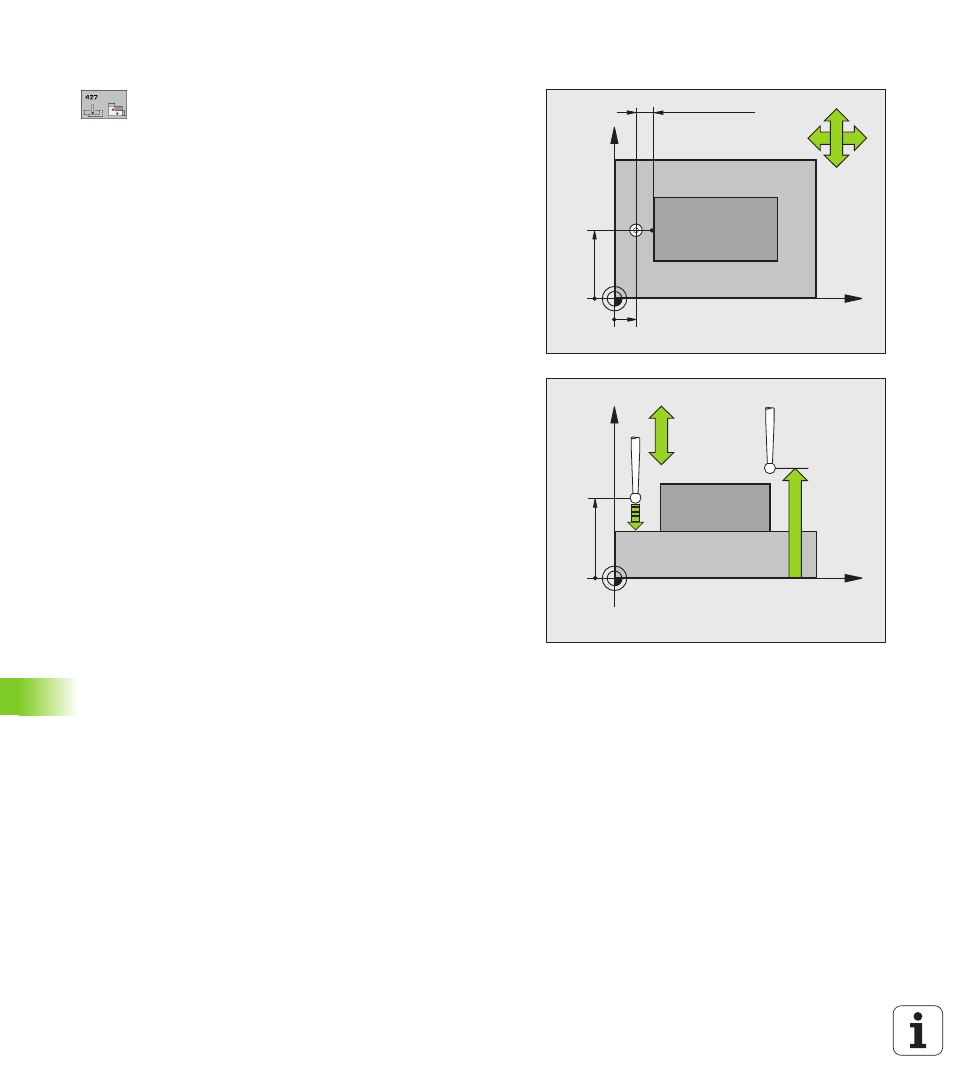

X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
