iTNC 530 HEIDENHAIN 61
2.3 Définition de motifs a
v
e
c P
A
T
TERN DEF

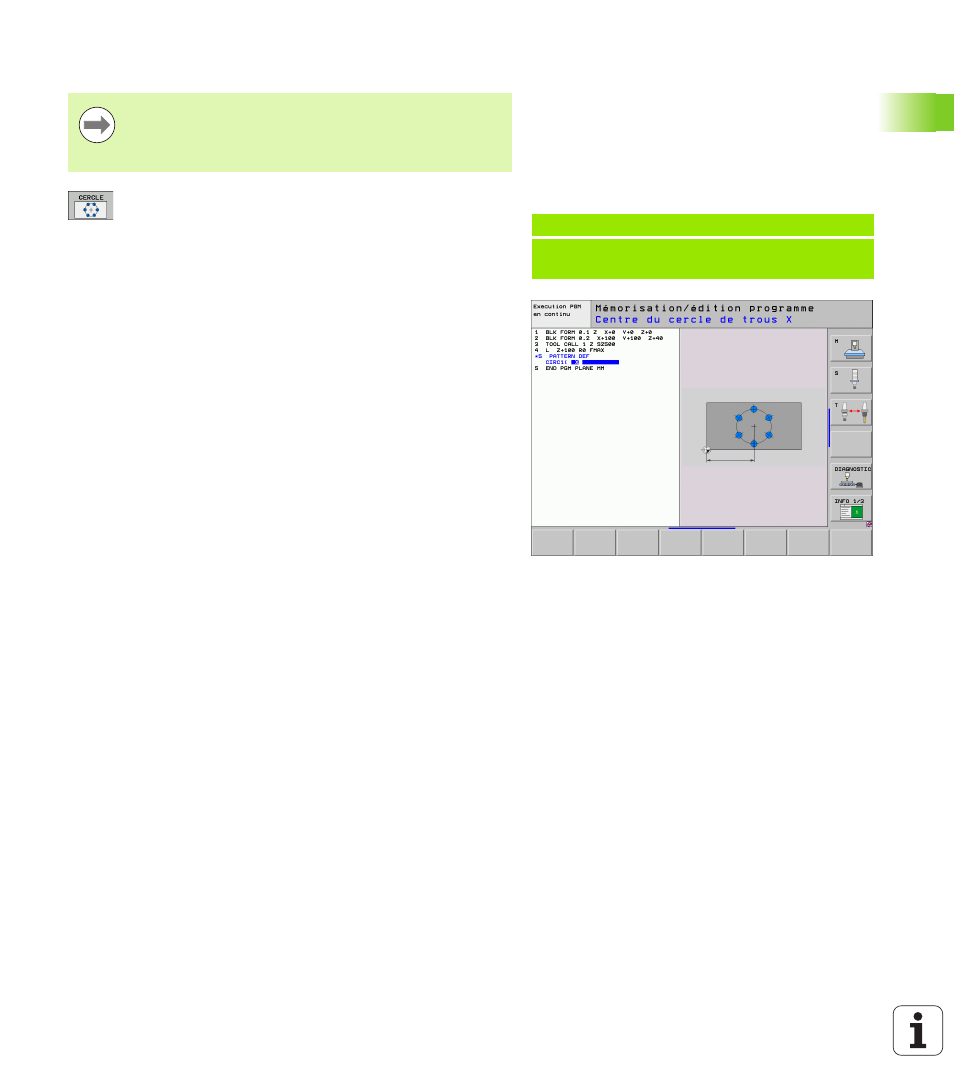

Définir un cercle entier
U Centre du cercle de trous X (en absolu):
Coordonnée du centre du cercle dans l'axe X
U Centre du cercle de trous Y (en absolu):
Coordonnée du centre du cercle dans l'axe Y
U Diamètre du cercle de trous : Diamètre du cercle de
trous
U Angle initial : Angle polaire de la première position
d'usinage. Axe de référence: Axe principal du plan
d'usinage actif (exemple X avec l'axe d'outil Z). Valeur
positive ou négative
U Nombre d'usinages : Nombre total de positions
d'usinage sur le cercle
U Coordonnée surface pièce (en absolu): Introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple: Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
CIRC1 (X+25 Y+33 D80 START+45 NUM8 Z+0)
