8.2 CORPS D'UN C
Y
LINDRE (cy
c
le 27
, DIN/ISO: G127
, option de logiciel 1)
8.2 CORPS D'UN CYLINDRE (cycle
27, DIN/ISO: G127, option de
logiciel 1)
Déroulement du cycle

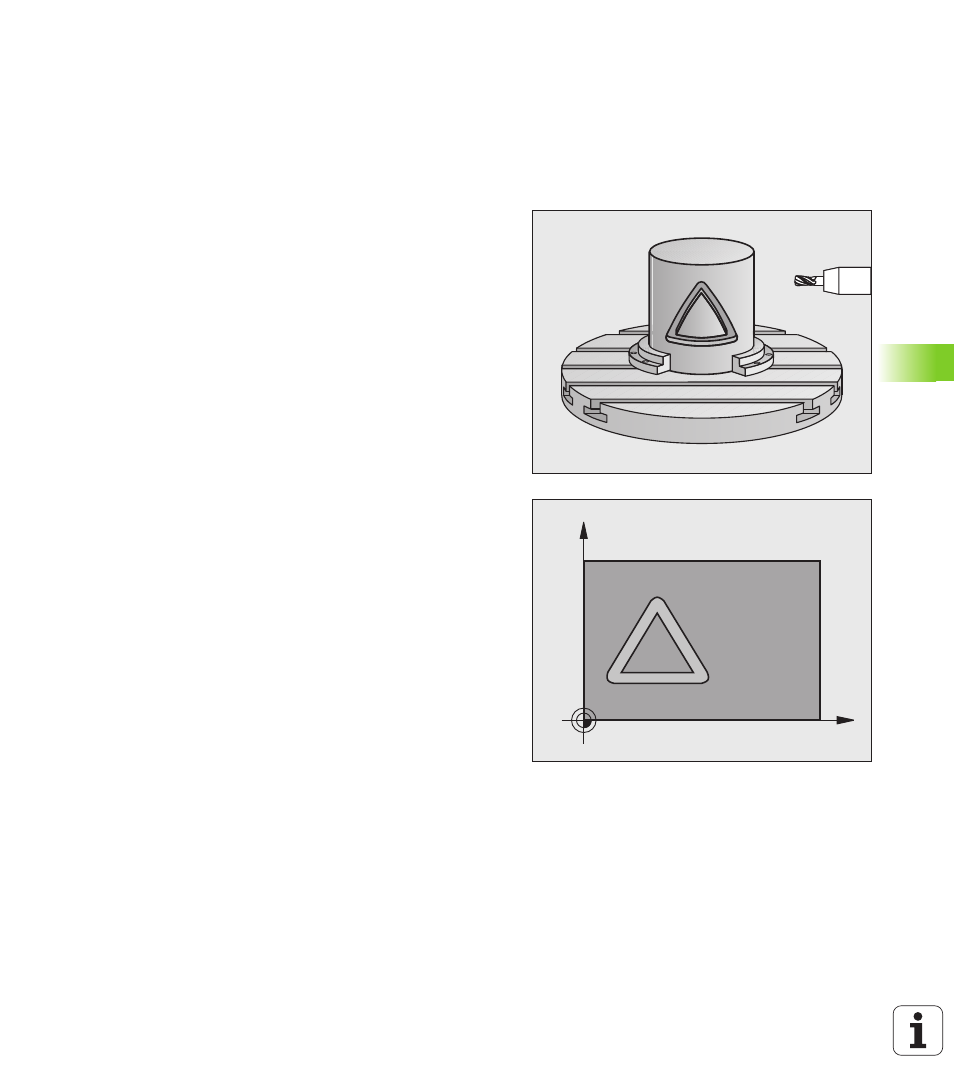

Ce cycle vous permet de transposer le déroulé d'un contour sur le
corps d'un cylindre. Utilisez le cycle 28 si vous désirez fraiser des
rainures de guidage sur le cylindre.
Vous décrivez le contour dans un sous-programme que vous
définissez avec le cycle 14 (CONTOUR).
Le sous-programme contient les coordonnées d'un axe angulaire (ex.
axe C) et de l'axe dont la trajectoire lui est parallèle (ex. axe de broche).
Vous disposez des fonctions de contournage L, CHF, CR, RND, APPR (sauf
APPR LCT
) et DEP.
Vous pouvez introduire soit en degrés, soit en mm (inch) les données
dans l'axe angulaire (lors de la définition du cycle).
1
La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte
2
Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long du contour programmé
3
A la fin du contour, la TNC déplace l'outil à la distance d'approche
et le replace au point de plongée
4
Les phases 1 à 3 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte
5
Pour terminer, l'outil retourne à la distance d'approche
C
Z
