Cycles palpeurs: Initialisation automatique des points de référence
15.13 PT DE REF SUR UN AXE (cy
c
le 41
9, DIN/ISO: G41
9
)

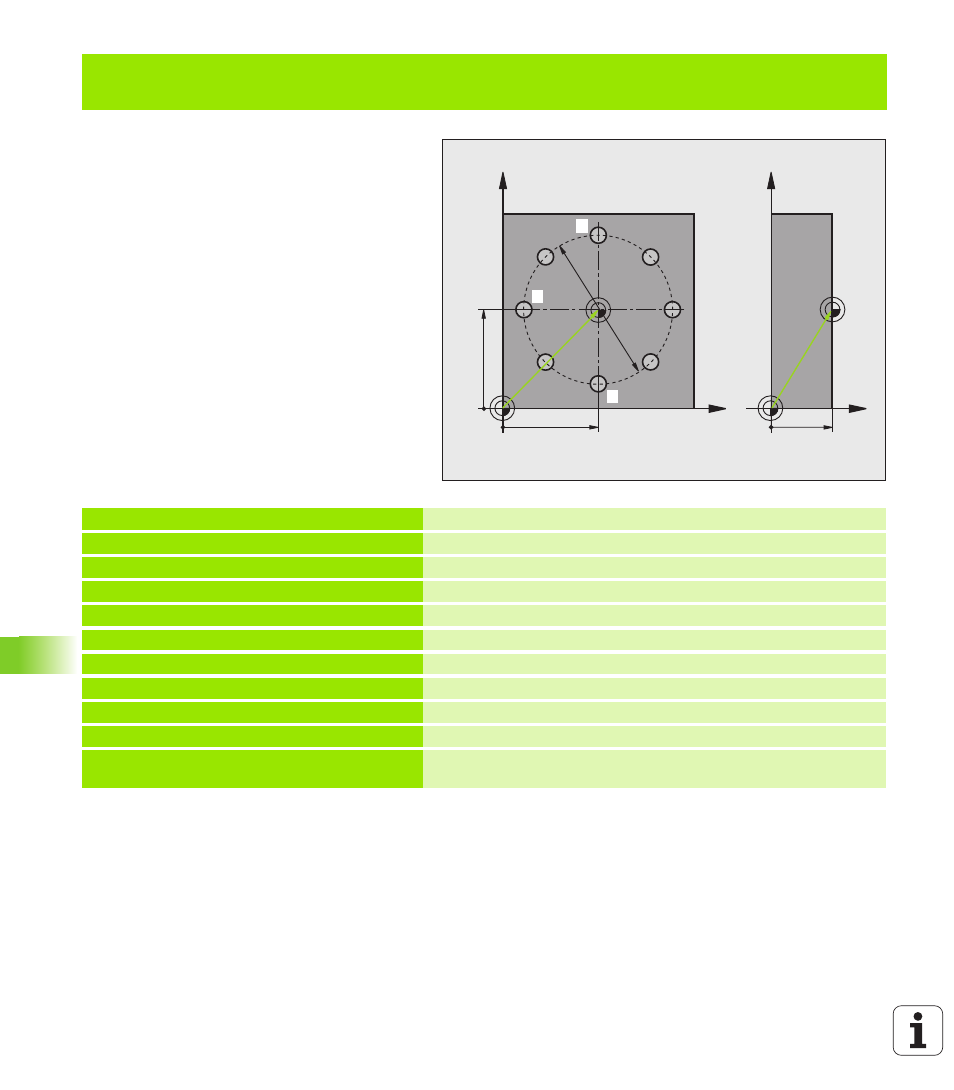

Exemple: Initialiser le point de référence arête supérieure de la pièce et centre du
cercle de trous
Le centre du cercle de trous mesuré doit être
inscrit dans un tableau Preset pour pouvoir être
utilisé ultérieurement.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 69 Z
Appeler l'outil 0 pour définir de l'axe du palpeur
2 TCH PROBE 417 PT REF. DANS AXE TS
Définition cycle pour initialiser le point de réf. dans l'axe du palpeur
Q263=+7.5 ;1ER POINT 1ER AXE
Point de palpage: Coordonnée X
Q264=+7.5 ;1ER POINT 2ÈME AXE
Point de palpage: Coordonnée Y
Q294=+25
;1ER POINT 3ÈME AXE
Point de palpage: Coordonnée Z
Q320=0
;DISTANCE D'APPROCHE
Distance d'approche en complément de PM6140
Q260=+50
;HAUTEUR DE SÉCURITÉ
Hauteur où l'axe palpeur peut se déplacer sans risque de collision
Q305=1
;NO DANS TABLEAU
Inscrire la coordonnée Z sur la ligne 1
Q333=+0
;POINT DE RÉFÉRENCE
Initialiser l'axe palpeur à 0
Q303=+1
;TRANS. VAL. MESURE
Enregistrer dans le tableau PRESET.PR le point de référence calculé
par rapport au système de coordonnées machine (système REF)
X
Y
35
35
50
Z
Y
20
1
2
3
