Paramètres du cycle – HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming Manuel d'utilisation
Page 253

iTNC 530 HEIDENHAIN
253
1
0
.5 SURF
A
C
A
G
E (cy
c
le 232, DIN/ISO: G232)

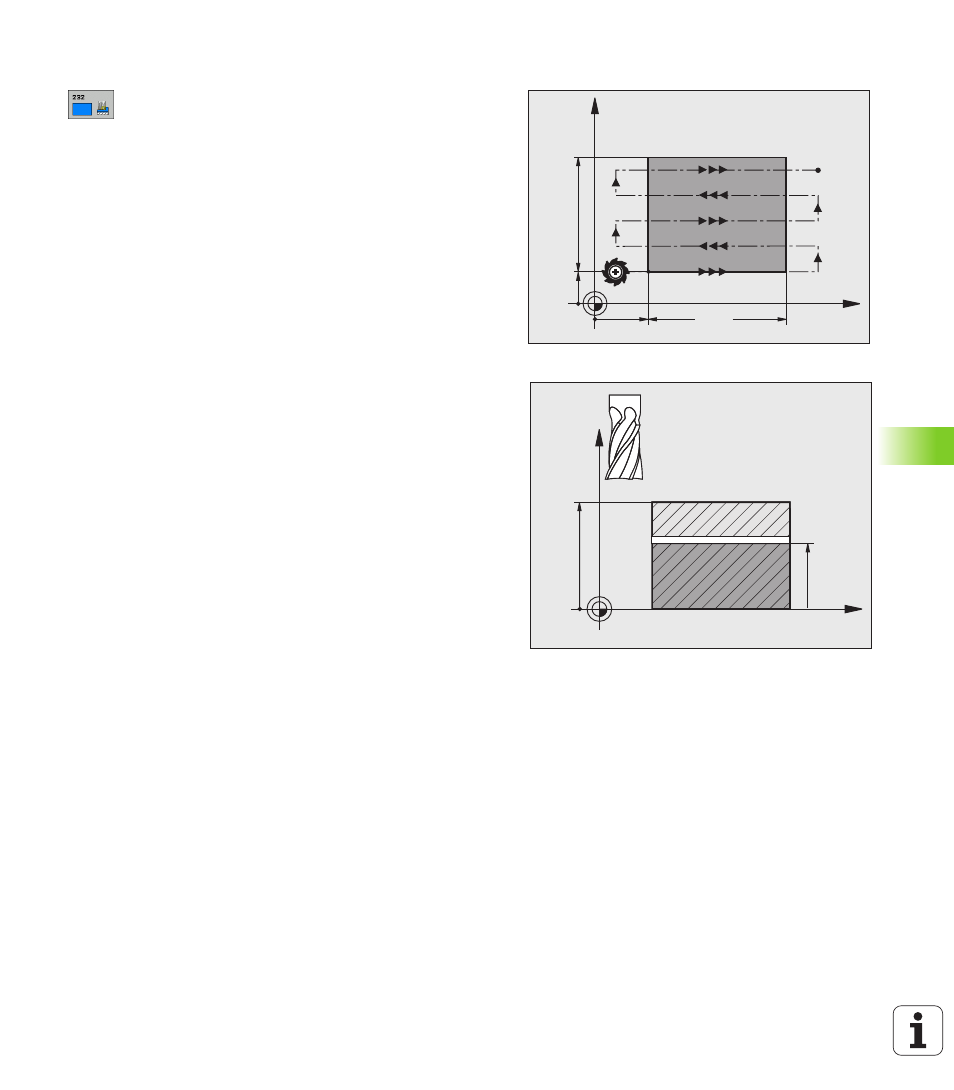

Paramètres du cycle
U
Stratégie d'usinage (0/1/2)
Q389: Définir la
manière dont la TNC doit usiner la surface:
0: Usinage en méandres, passe latérale, selon
l'avance de positionnement, à l'extérieur de la surface
à usiner
1: Usinage en méandres, passe latérale, selon
l'avance de fraisage, à l'intérieur de la surface à usiner
2: Usinage ligne à ligne, retrait et passe latérale selon
l'avance de positionnement
U
Point initial 1er axe
Q225 (en absolu): Coordonnée
du point initial de la surface à usiner dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
Point initial 2ème axe
Q226 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Point initial 3ème axe
Q227 (en absolu):
Coordonnée de la surface de la pièce à partir de
laquelle les passes sont calculées. Plage
d'introduction -99999,9999 à 99999,9999
U
Point final 3ème axe
Q386 (en absolu): Coordonnée
dans l'axe de broche à laquelle doit être exécuté le
surfaçage de la surface. Plage d'introduction -
99999,9999 à 99999,9999
U
1er côté
Q218 (en incrémental): Longueur de la
surface à usiner dans l'axe principal du plan
d'usinage. Le signe vous permet de reconnaître la
direction de la première trajectoire de fraisage par
rapport au point initial du 1er axe. Plage
d'introduction -99999,9999 à 99999,9999
U
2ème côté
Q219 (en incrémental): Longueur de la
surface à usiner dans l'axe auxiliaire du plan
d'usinage. Le signe vous permet de reconnaître la
direction de la première passe transversale par
rapport au point initial du 2ème axe. Plage
d'introduction -99999,9999 à 99999,9999
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
