16.8 MESURE EXTERIEUR RECT
ANGLE (cy
c
le 424, DIN/ISO: G424)
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
U Cote max. 1er côté Q284: Longueur max. autorisée
pour le tenon. Plage d'introduction 0 à 99999,9999
U Cote min. 1er côté Q285: Longueur min. autorisée
pour le tenon. Plage d'introduction 0 à 99999,9999
U Cote max. 2ème côté Q286: Largeur max. autorisée
pour le tenon. Plage d'introduction 0 à 99999,9999
U Cote min. 2ème côté Q287: Largeur min. autorisée
pour le tenon. Plage d'introduction 0 à 99999,9999
U Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction 0 à 99999,9999
X
Y

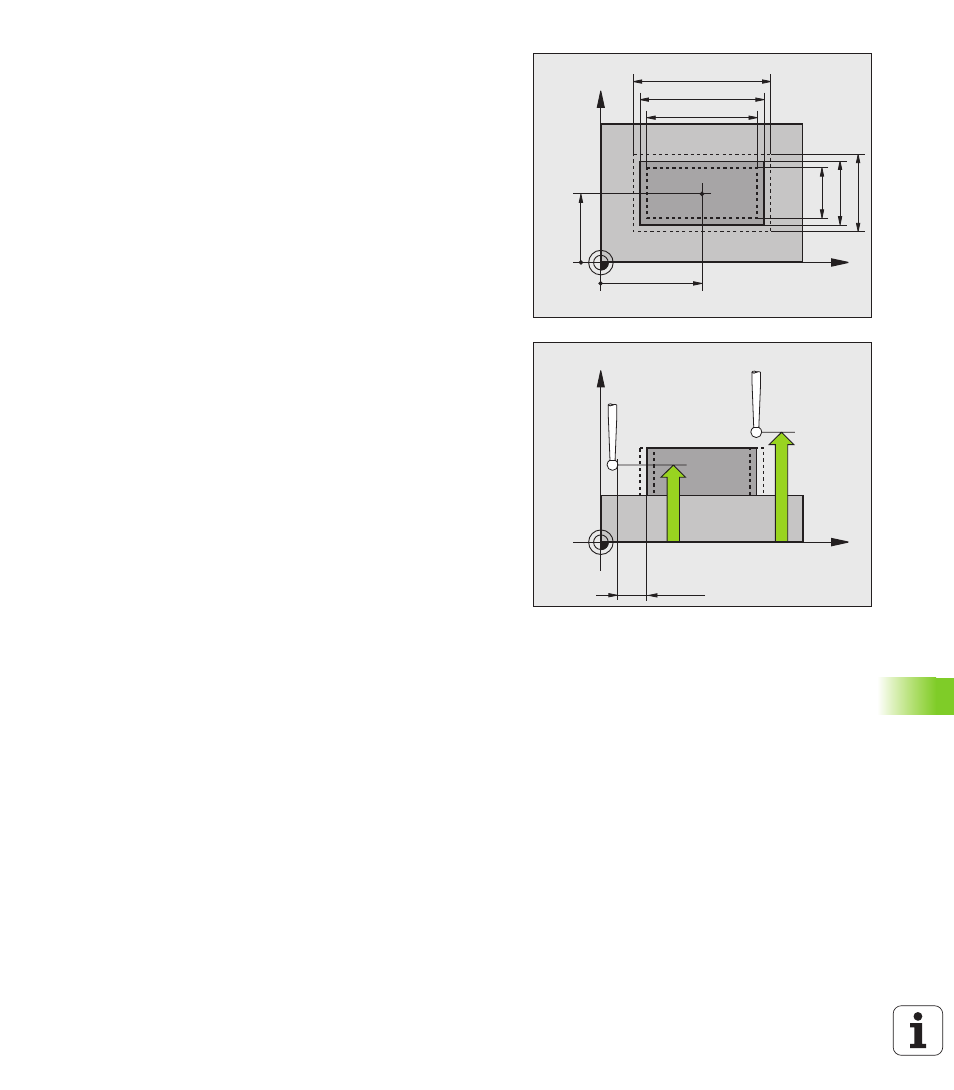

Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
