Cycles palpeurs: Initialisation automatique des points de référence
15.1
1 POINT DE REFERENCE D
A
NS L'AXE DU P
A
LPEUR (cy
c
le 41
7,
DIN/ISO:
G41
7
)

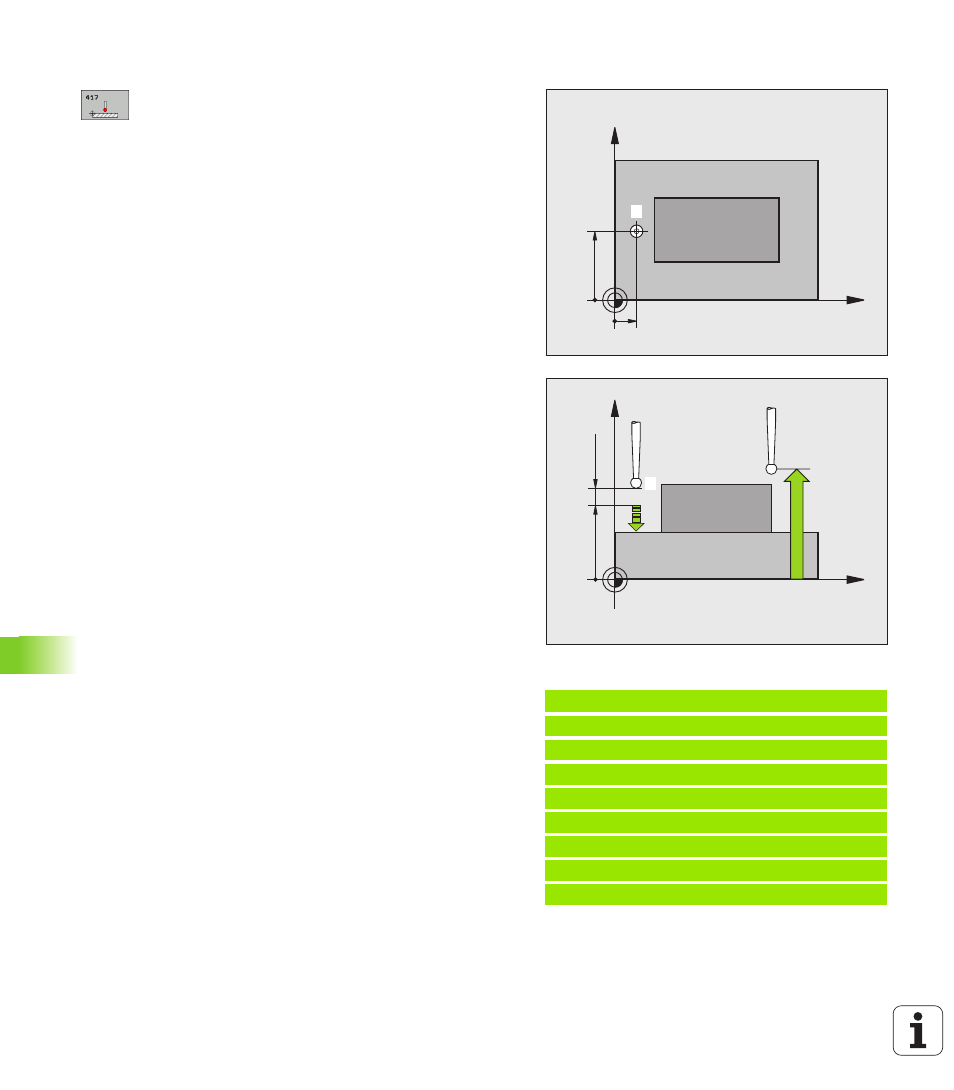

Paramètres du cycle
U
1er point mesure sur 1er axe
Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
1er point mesure sur 2ème axe
Q264 (en
absolu): Coordonnée du 1er point de palpage
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
1er point mesure sur 3ème axe
Q294 (en absolu):
Coordonnée du 1er point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
U
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U
Numéro point zéro dans tableau
Q305: Indiquer le
numéro dans le tableau de points zéro/tableau Preset
sous lequel la TNC doit mémoriser la coordonnée. Si
vous introduisez Q305=0, la TNC initialise
automatiquement l'affichage de manière à ce que le
nouveau point de référence soit situé sur la surface
palpée. Plage d’introduction: 0 à 2999
U
Nouveau pt de réf. sur axe palpeur
Q333 (en
absolu): Coordonnée dans l'axe du palpeur à laquelle
la TNC doit initialiser le point de référence. Valeur par
défaut = 0. Plage d'introduction -99999,9999 à
99999,9999
U
Transfert val. mesure (0,1)
Q303: Définir si le point
de référence défini doit être enregistré dans le
tableau de points zéro ou dans le tableau Preset:
-1: Ne pas utiliser! Sera inscrit par la TNC si d'anciens
programmes sont importés (cf. „Enregistrer le point
de référence calculé” à la page 330)
0: Inscrire dans le tableau de points zéro actif le point
de référence calculé. Le système de référence est le
système de coordonnées pièce actif
1: Inscrire dans le tableau Preset le point de référence
calculé. Le système de référence est le système de
coordonnées machine (coordonnées REF)
Exemple: Séquences CN
5 TCH PROBE 417 PT REF. DANS AXE TS
Q263=+25
;1ER POINT 1ER AXE
Q264=+25
;1ER POINT 2EME AXE
Q294=+25
;1ER POINT 3EME AXE
Q320=0
;DISTANCE D'APPROCHE
Q260=+50
;HAUTEUR DE SÉCURITÉ
Q305=0
;NO DANS TABLEAU
Q333=+0
;POINT DE RÉFÉRENCE
Q303=+1
;TRANS. VAL. MESURE
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
