Cycles palpeurs: Initialisation automatique des points de référence
15.6 POINT DE REFERENCE INTERIEUR
CER
C
LE (cy
c
le 412, DIN/ISO: G412)
U

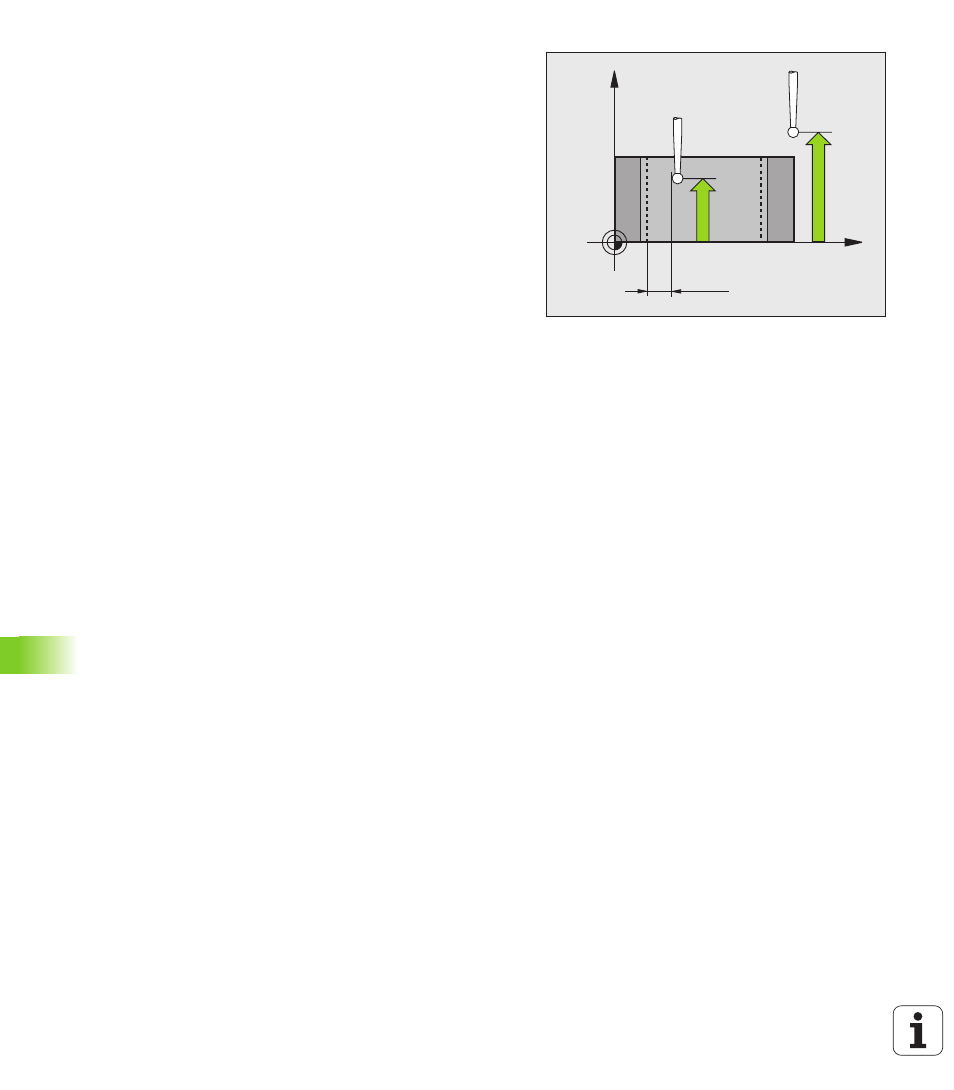

Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure. Plage d'introduction -99999,9999 à
99999,9999
U
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
U
Numéro point zéro dans tableau
Q305: Indiquer le
numéro dans le tableau de points zéro/tableau Preset
sous lequel la TNC doit mémoriser les coordonnées
du centre de la poche. Si vous introduisez Q305=0, la
TNC initialise automatiquement le nouveau point de
référence au centre de la poche. Plage d’introduction:
0 à 2999
U
Nouveau pt de réf. axe principal
Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre de la poche calculé. Valeur par
défaut = 0. Plage d'introduction -99999,9999 à
99999,9999
U
Nouveau pt de réf. axe auxiliaire
Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle la
TNC doit initialiser le centre de la poche calculé.
Valeur par défaut = 0. Plage d'introduction -
99999,9999 à 99999,9999
U
Transfert val. mesure (0,1)
Q303: Définir si le point
de référence défini doit être enregistré dans le
tableau de points zéro ou dans le tableau Preset:
-1: Ne pas utiliser! Sera inscrit par la TNC si d'anciens
programmes sont importés (cf. „Enregistrer le point
de référence calculé” à la page 330)
0: Inscrire dans le tableau de points zéro actif le point
de référence calculé. Le système de référence est le
système de coordonnées pièce actif
1: Inscrire dans le tableau Preset le point de référence
calculé. Le système de référence est le système de
coordonnées machine (coordonnées REF)
X
Z
Q261
Q260
MP6140
+
Q320
