iTNC 530 HEIDENHAIN 225
8.6 Ex
emples de pr
ogr
a
mmation

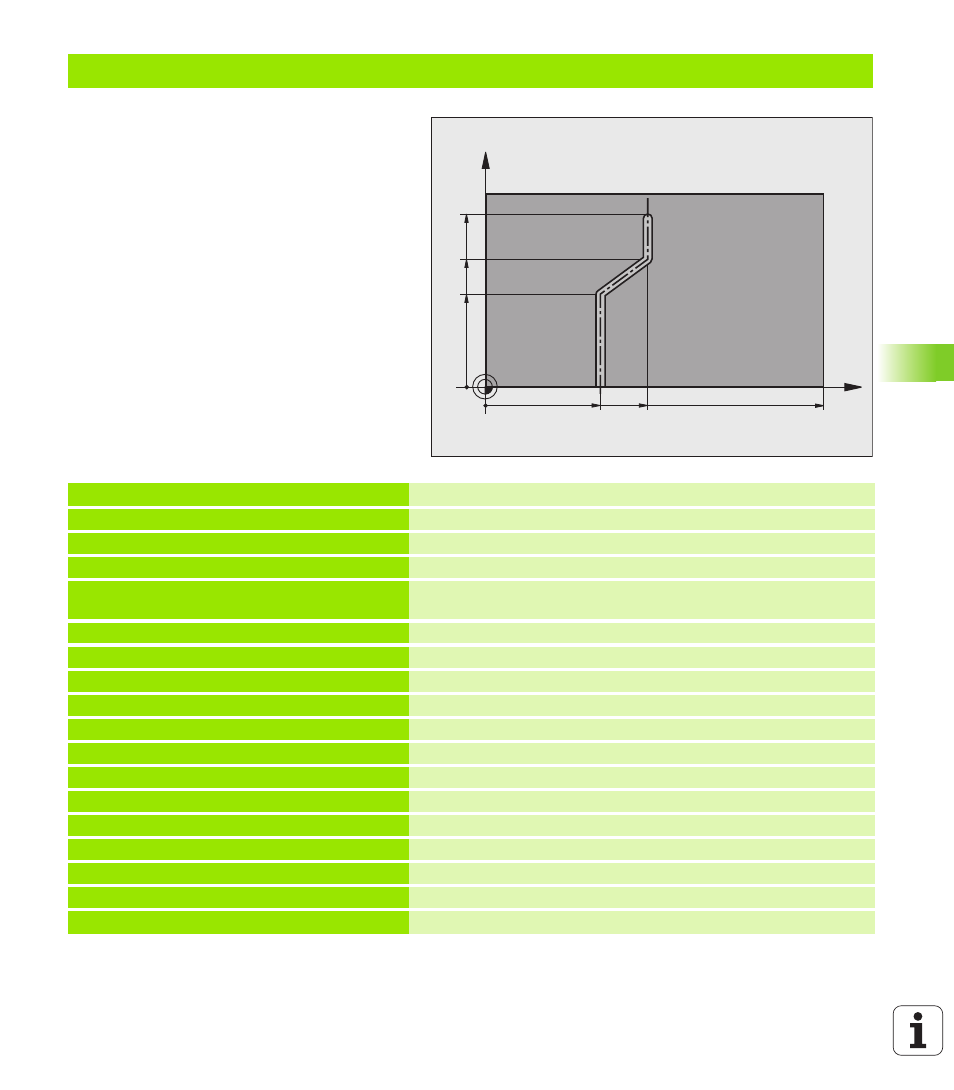

Exemple: Corps d'un cylindre avec le cycle 28
Remarque:
„ Machine équipée d'une tête B et d'une table C
„ Cylindre bridé au centre du plateau circulaire.
„ Le point de référence est situé au centre du
plateau circulaire
„ Définition de la trajectoire centrale dans le
sous-programme de contour
0 BEGIN PGM C28 MM
1 TOOL CALL 1 Z S2000 Appel de l’outil, axe d’outil Y, diamètre 7
2 L Z+250 R0 FMAX Dégager l'outil
3 L X+50 Y+0 R0 FMAX Positionner l'outil au centre du plateau circulaire
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN FMAX Orientation
5 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 28 CORPS DU CYLINDRE Définir les paramètres d'usinage
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉPAIS. LATÉRALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=-4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITÉ DE MESURE
Q20=10 ;LARGEUR RAINURE
Q21=0.02 ;TOLÉRANCE Reprise d'usinage active
C
Z
157
52.5
40
35
60
70
