126 Cycles d'usinage: Taraudage / fraisage de filets
4.9 FILET
A
GE HELICOÏD
AL A
V
EC PER
CA
GE (cy
c
le 265, DIN/ISO: G265)

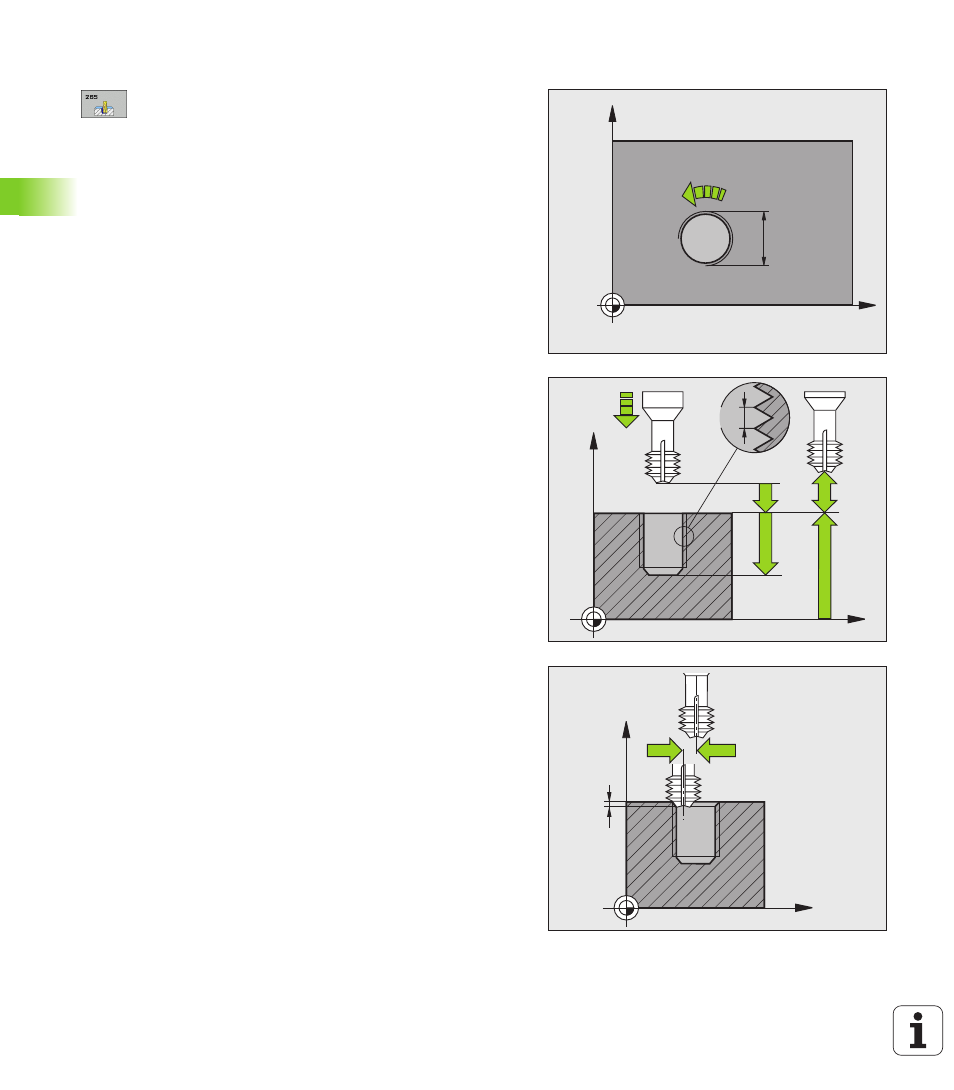

Paramètres du cycle
U Diamètre nominal Q335: Diamètre nominal du filet.
Plage d’introduction: 0 à 99999,9999
U Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
U Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du
filet. Plage d’introduction: -99999,9999 à 99999,9999
U Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
, PREDEF
U Profondeur pour chanfrein Q358 (en incrémental):
Distance entre la surface de la pièce et la pointe de
l'outil lors de la plongée pour chanfrein. Plage
d’introduction: -99999,9999 à 99999,9999
U Décalage jusqu'au chanfrein Q359 (en incrémental):
Distance correspondant au décalage du centre de
l'outil à partir du centre du trou. Plage d’introduction:
0 à 99999,9999
U Procédure plongée Q360: Réalisation du chanfrein
0 = avant l'usinage du filet
1 = après l'usinage du filet
U Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
