268 Cycles: Conversions de coordonnées
1
1
.4 INITIALISA
TION DU POINT DE
REFERENCE (cy
c
le 247
, DIN/ISO: G247)
11.4 INITIALISATION DU POINT DE
REFERENCE (cycle 247,
DIN/ISO: G247)

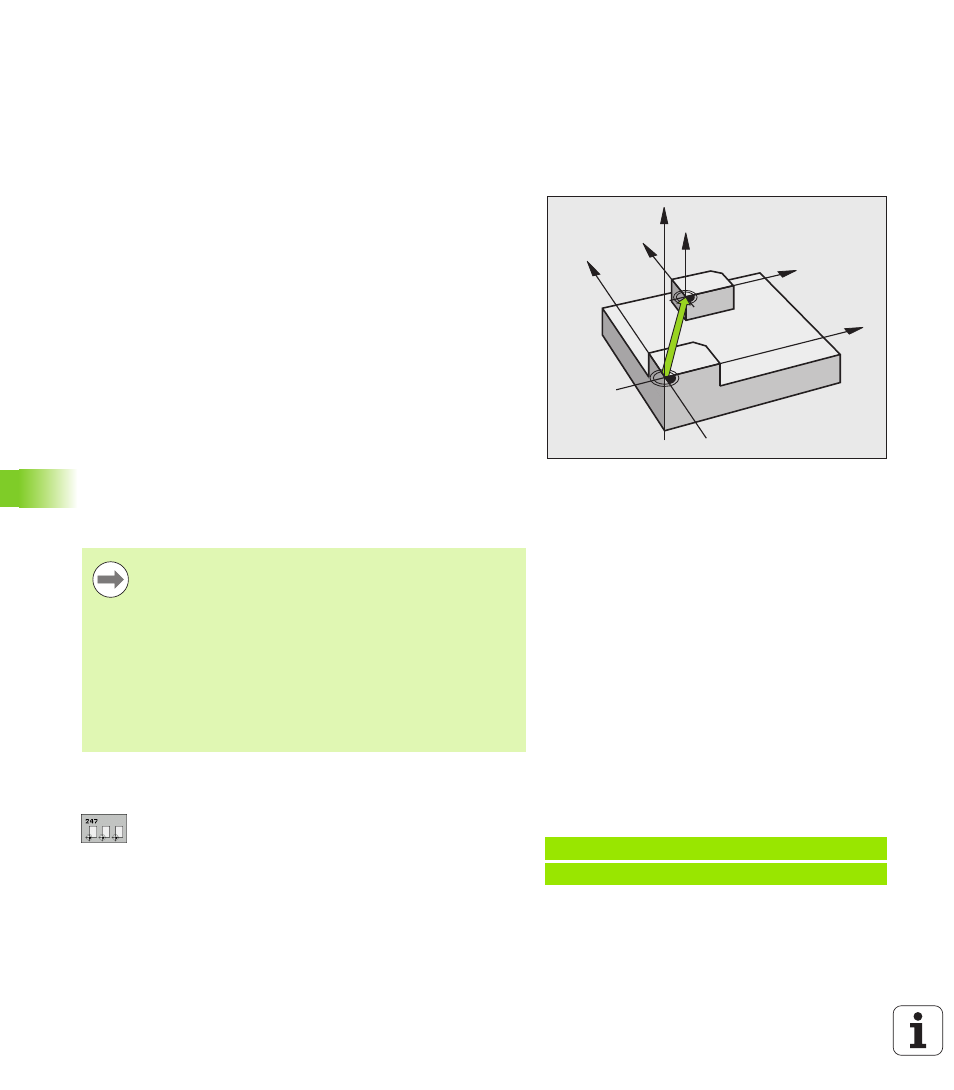

Effet
Avec le cycle INITIALISATION DU POINT DE REFERENCE, vous
pouvez activer comme nouveau point de référence une valeur Preset
qui a été définie dans un tableau Preset.
A l'issue d'une définition du cycle INITIALISATION DU POINT DE
REFERENCE, toutes les coordonnées introduites ainsi que tous les
décalages de point zéro (absolus et incrémentaux) se réfèrent au
nouveau Preset.
Affichage d'état
Dans l'affichage d'état, la TNC affiche le numéro Preset actif derrière
le symbole du point de référence.
Attention avant de programmer!
Paramètres du cycle
U Numéro point de référence? : Indiquer le numéro du
point de référence qui doit être activé et provenant du
tableau Preset. Plage d’introduction 0 à 65535
Z
Z
X
X
Y
Y
Lorsque l'on active un point de référence à partir du
tableau Preset, la TNC annule un décalage de point zéro
actif.
La TNC n'initialise le Preset que sur les axes définis par
des valeurs dans le tableau Preset. Le point de référence
des axes qui sont désignés avec – reste inchangé.
Si vous activez le numéro de Preset 0 (ligne 0), activez
dans ce cas le dernier point de référence que vous avez
initialisé en mode manuel.
Le cycle 247 n'a pas d'effet en mode Test de programme.
Exemple: Séquences CN
13 CYCL DEF 247 INIT. PT DE RÉF.
Q339=4 ;NUMÉRO POINT DE RÉF.
