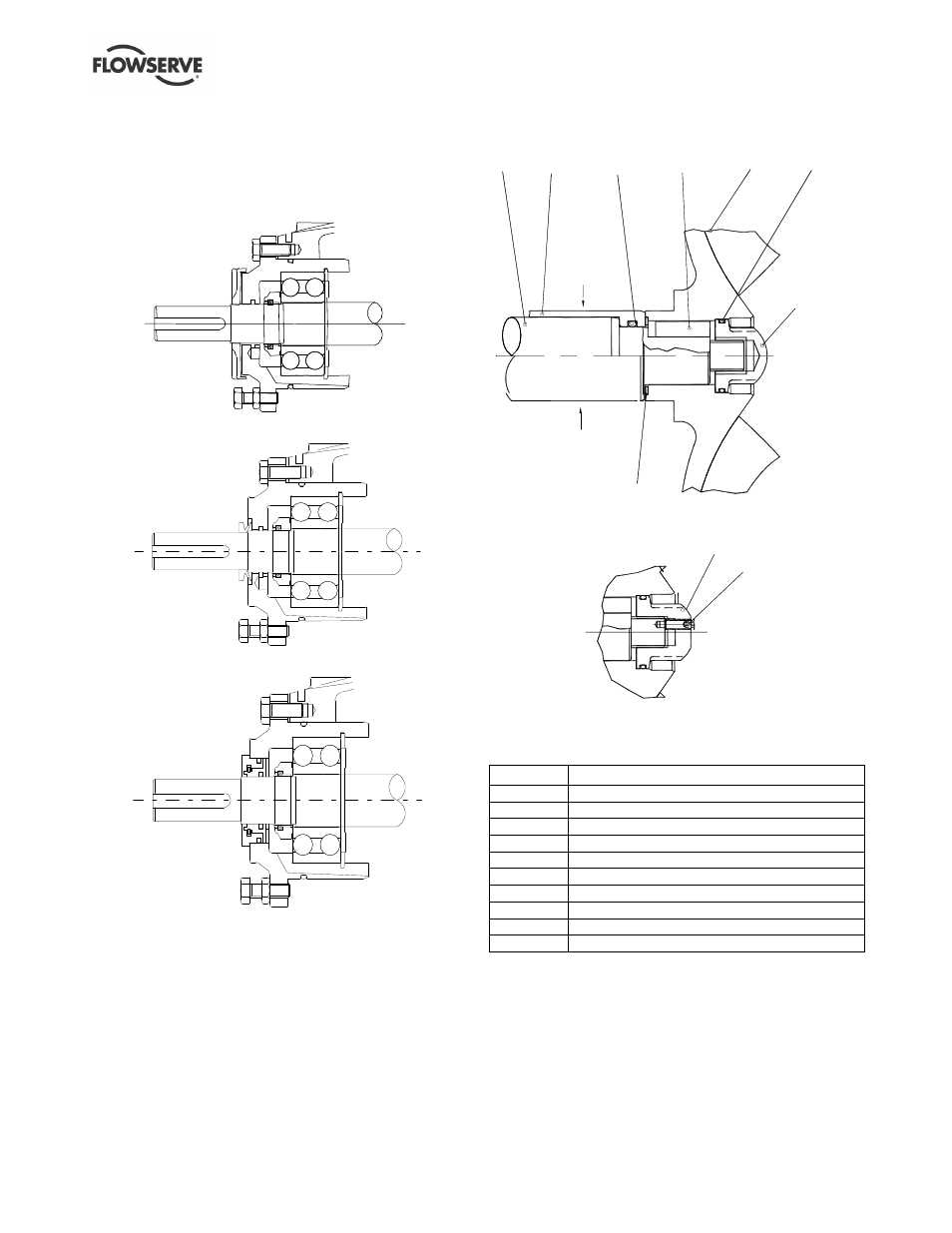

8.4 CPX, CPXR, CPXN et CPXP détails
additionnels
8.4.1 CPX, CPXR, CPXN et CPXP Détails
étanchéité du logement de roulement
Paliier 1 et 2
Paliier 3 et 4
Cadre 1 à 4 étanchéité labyrinthe (si installée)
8.4.2 CPX, CPXR, CPXN et CPXP option turbine
clavetée à l’entraînement
Item Désignation
2100 Arbre
2200 Roue
2400 Chemise (si installé)
2912.1 Ecrou de blocage de roue
2912.2 Ecrou de blocage de roue
4590.4 Joint plat du corps
4610.4 Joint torique (si manchon installé)
4610.5 Joint torique
6570.6 Vis
6700.2 Clavette
2100 2400 6700.2 2200 4610.5
2912.1
4590.4
6570.6
2912.2
4610.4
KEY DRIVE DESIGN FOR 304/316 STAINLESS STEEL
AND ABOVE. SECURE SCREW WITH
PTFE SEALANT (LOCTITE 577)
Incluant
filetage
[6589]
Arbre
compact
montré au
dessous de la
ligne centrale
Arbre
manchonné
montré au
dessus de la
ligne centrale
Clavette conçue pour 304/316 acier inoxydable et au
dessus, vis de sécurité avec scellement PTFE (Loctite 577)
Croquis issus de B731/1644, feuillet 1, rev -
