3.4 Performances et limites
opérationnelles
Ce produit a été sélectionné pour répondre aux
spécifications de votre ordre d'achat, voir la section 1.5.
Les données suivantes sont incluses à titre
d'information supplémentaire pour vous aidez dans
l'installation. Généralement, ces données dépendent
de la température, des matériaux et du type
d'étanchéité. Si nécessaire, Flowserve peut vous
donner une spécification définitive pour votre
application particulière.
3.4.1 Limites opérationnelles
Température ambiante maximale: +40 ºC (104 ºF).
Vitesse maximale de la pompe: voir plaque
signalétique.
4 INSTALLATION
L'équipement fonctionnant en zone dangereuse
doit respecter les réglementations de protection
contre les explosions. Voir section 1.6.4, Produits
utilisés dans des atmosphères potentiellement
explosives.
4.1 Implantation
La pompe doit être implantée de manière à disposer
d’un espace libre suffisant pour l'accès, la ventilation,
la maintenance et l'inspection, avec une hauteur libre
importante pour le levage, et elle devra être placée le
plus près possible de l'alimentation en liquide devant
être pompé. Voir le plan de dispositions générales
pour le groupe de pompage.
4.2 Assemblage
Pour des groupes motopompe montés sur châssis,
les éléments qui constituent l’accouplement sont
fournis séparément Il appartient à l'installateur de
raccorder le moteur à la pompe et de les aligner
comme indiqué en section 4.5.2, Méthodes
d'alignement.
4.3 Fondation
Il existe différentes méthodes pour
installer des groupes de pompes sur leurs fondations.
Le choix dépendra de la taille du groupe, de son
emplacement et du niveau de bruit/vibration admissible.
Le non-respect des règles de l'art relatives à une
fondation correcte et à une bonne assise peut conduire
à une défaillance de la pompe et par conséquent à
l'annulation des conditions de garantie.
Les conditions suivantes doivent être respectées:
a) La plaque de base doit être montée sur une
fondation solide, soit sur une dalle de ciment
d'épaisseur et de qualité appropriée soit sur une
structure métallique robuste. (Elle NE DOIT PAS
se déformer ou être tirée vers le bas sur la
surface de la fondation, mais elle doit être bien
soutenue pour maintenir l'alignement initial.)

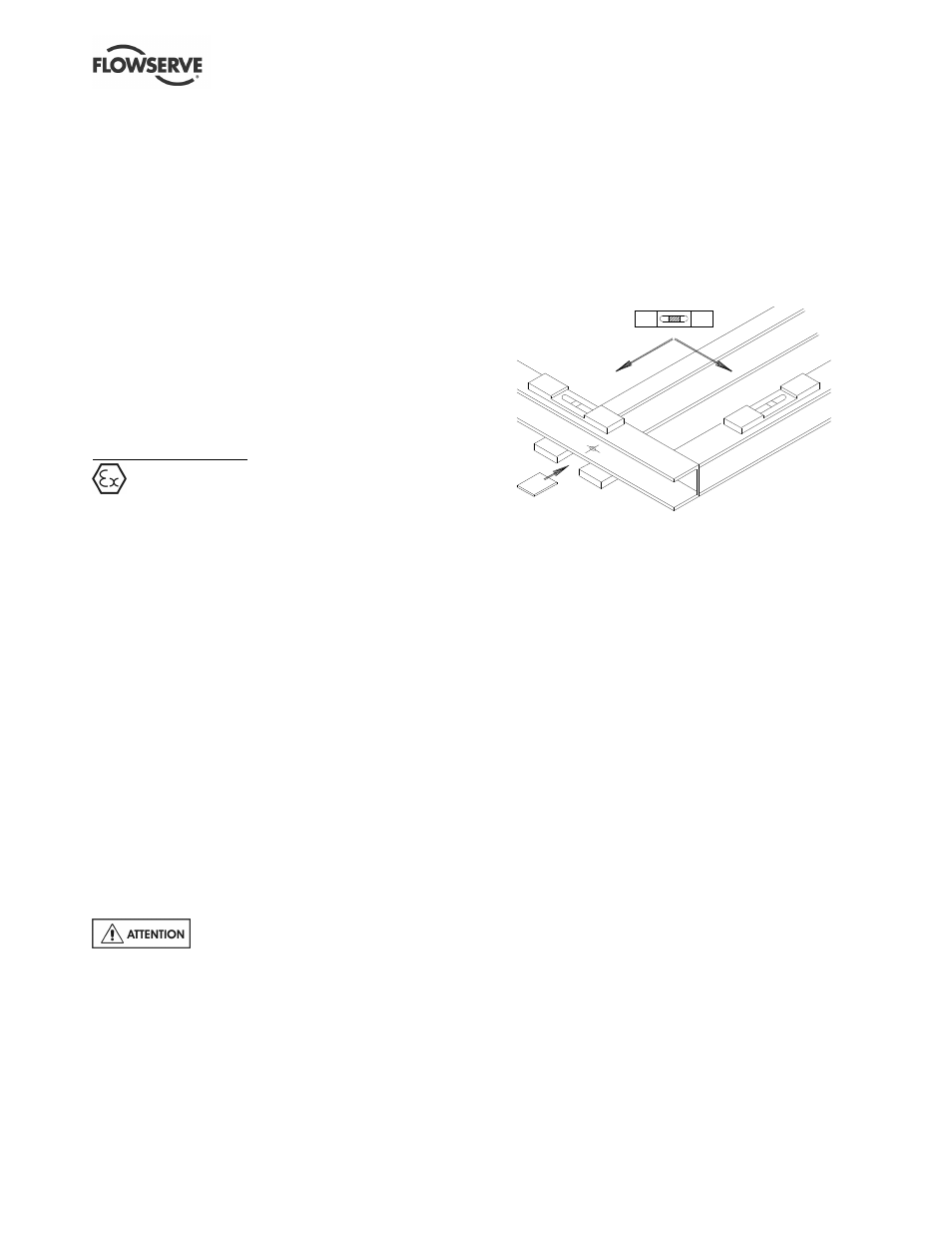

b) Installer la plaque de base sur des plaques
uniformément espacées et placées à côté des
boulons d'ancrage.
c) Mettre à niveau en plaçant des cales entre la
plaque de base et les plaques.
d) La pompe et le moteur d'entraînement ont été
alignés avant leur expédition; cependant on doit
vérifier l'alignement de la pompe et du demi-
accouplement du moteur. S'il est incorrect, ceci
indique que la plaque de base s'est déformée et
qu'elle doit être corrigée en modifiant le nombre
et l'emplacement des cales.
e) Si elles ne sont pas fournies, des protections doivent
être installées comme nécessaires pour répondre
aux exigences de ISO 12100 et EN963.
4.4 Scellement
A Chaque fois que cela est nécessaire, on procédera
au scellement des tiges de fondation.
Après avoir ajouté les raccords de tuyauterie et
vérifié à nouveau l'alignement de l'accouplement, la
plaque de base doit être scellée en appliquant les
pratiques techniques correctes. En cas de doute,
contacter le centre de service le plus proche pour
demander conseil.
Le scellement au ciment assure un contact solide
entre le groupe et les fondations, cela empêche le
déplacement latéral de l'équipement en
fonctionnement et amortit les vibrations résonnantes.
Les tiges de scellement ne doivent être serrées à
fond que lorsque le ciment est pris.
